классификация, модельный ряд, основные характеристики
Один из крупнейших китайских производителей спецтехники, компания XCMG завоевала доверие во многих странах мира, в том числе и в России, поставляя на экспорт большую часть своей продукции. Из всех строительных машин в нашей стране большой популярностью пользуются автокраны XCMG (Xuzhou Construction Machinery Group), которые признаны лучшими из многочисленных китайских аналогов, а по качеству и надежности вполне сравнимы с европейскими машинами. Стоит отметить, что производится этот вид техники по лицензии таких известных мировых брендов, как КАТО и Liebherr, что гарантирует надежность и высокое качество машин. К тому же по стоимости автокраны XCMG вполне доступны многим строительным и производственным компаниям.
Эксплуатация автокранов XCMG
Область эксплуатации автокранов чрезвычайно широкая: они являются незаменимой техникой на строительных площадках, используются на производстве, автотранспортных предприятиях, в сельском хозяйстве, при разработке месторождений, а также активно эксплуатируются на складах и промышленных базах. Эта мощная подъемная техника позволяет перемещать тяжелые и габаритные грузы и отличается высокой производительностью.
Достоинством автокранов XCMG, собственно, как и других аналогичных машин этого класса, является их мобильность. С помощью этих машин легко выполнять различные погрузо-разгрузочные работы, монтировать тяжелые конструкции и производить сборку некоторого оборудования. Используя подобную технику, легко минимизировать необходимые человеческие ресурсы и выполнять требуемый объем работ в сжатые сроки. Эти дорожно-строительные машины прекрасно зарекомендовали себя даже в суровых российских условиях, работая как при низких температурах, так и в условиях бездорожья.
Классификация и основные характеристики модельного ряда автокранов XCMG
Самоходная конструкция автокрана позволяет машине перемещаться по любым дорогам без привлечения дополнительной техники. Что касается классификации этого вида техники, то она выглядит следующим образом. По грузоподъемности автокраны XCMG делятся на несколько категорий: 2-16 тонн, 20-25 тонн, 30-80 тонн, 100, 130, 160 тонн. Производитель выпускает и очень тяжелые модели, грузоподъемность которых достигает 200, 240 и даже 300 тонн. В зависимости от модели, грузовая платформа может быть расположена на трех- или четырехосной базе, а колесная схема бывает 6х4, 8х4 и 12х6. Все операции с грузами проводятся посредством манипуляции джойстиками. Предусмотренная система безопасности включает в себя ограничитель по весу, ограничитель свободного хода троса и ограничитель момента.
Автомобильные краны бывают, как с приводом на задний мост, так и полноприводными. Первый тип кранов еще называют дорожным, к нему относятся такие модели, как QY 16C, QY 25K5S, QY 40K, QY 60K, QY 130K, QY 160K и др. К примеру, автокран XCMG QY 16C, весом 22,9 тонны имеет максимальную грузоподъемность 16 тонн, длину полной стрелы 24,2 м и высоту её подъема до 24,7 м. Модель QY 25K оборудована стрелой длиной 32 м и имеет грузоподъемность 25 тонн.
Автокран QY 40K, весом 39,8 тонн, может поднимать грузы весом до 40 тонн. Высота подъема основной стрелы составляет 10,9 м, полной 40,4 м, стрелы с гуськом 55,1м. Кран оснащен высокоэффективной свинг-системой с автоматическим выравниванием нагрузки на стрелу за счет функции свободного скольжения. Модель крана QY 80K весит 60 тонн, и имеет грузоподъемность 80 тонн. Полная стрела поднимается на 43 м, а за счет гуська на 60 м. Машина передвигается на специальном самоходном шасси 8х4. Кран QY 130K с грузоподъемностью 130 тонн, оснащен стрелой длиной 58 метров, высота подъема которой вместе с гуськом достигает 86,5 м. Время подъема стрелы составляет 60 с, а время выдвижения — 420 с. Колесная схема 12х6, где 6 число ведущих, а 12 общее число колес.
Если рассматривать полноприводные автокраны XCMG, то их линейка также отличается разнообразием, а сами машины имеют лучшую проходимость. Автомобильный кран QAY 25 это машина грузоподъемностью 25 тонн, с 28 метровой стрелой, максимально поднимающейся на 36,5 м. Модель QAY 50 поднимает до 50 тонн и оснащена стрелой, длиной 38 м. QAY 130 мощный кран с грузоподъемностью 130 тонн. Высота подъема стрелы и гуська составляет 53 метров максимум. Автокран XCMG QAY 260 представляет собой тяжелую подъемную технику, способной поднимать грузы до 260 тонн. К полноприводным автокранам относятся и модели QAY 300, 400, 500, 800, 1000, 1200, отличающиеся своей грузоподъемностью (соответствующей цифрам в названии модели) и техническими характеристиками.
Технические характеристики QY25K5S
| Общая длина машины, мм | 12000 |
| Общая ширина машины, мм | 2500 |
| Общая высота машины, мм | 3380 |
| Масса в рабочем состоянии, кг | 31000 / 31750 |
| Нагрузка на переднюю ось, кг | 6400 – 6550 |
| Нагрузку на заднюю ось, кг | 24600 / 25200 |
| Тип двигателя | SC8DK280Q3 |
| Ном. мощность двигателя кВт/(об/мин) | 213 / 2200 |
| Ном. крут. момент двиг. Нм/(об/мин) | 1160 / 1400 |
| Макс. скорость движения, кВт/ч | 75 |
| Мин. диаметр поворота, м | 22 |
| Мин. дорожный просвет, мм | 260 |
| Угол въезда | 16 |
| Угол съезда | 13 |
| Макс. Подъемопреодолеваемость, % | 30 |
| Расход топлива за 100 км. л | 37 |
| Макс. номинальная общая груз/под, т | 25 |
| Мин. номинальный рабочий вылет, мм | 3000 |
| Радиус поворота хвостовой части поворотной плиты, м | 3.065 |
| Макс. момент подъема, кН.м | 961 |
| Основная стрела, м | 10.1 |
| Самая длинная главная стрела, м | 38.5 |
| Самая длинная главная стрела+вспомогательная стрела, м | 46.8 |
| Продольное расст. выносных опор, м | 5.14 |
| Поперечное расст. выносных опор, м | 6/6 |
| Время изменения вылета стрелы, с | 68 |
| Время полного выдвижения стрелы, с | 150 |
| Макс. скорость поворота | 2.5 |
| Макс. скорость главного подъемного механизма (одинарный канат) (нулевая нагрузка) м/мин | 125 |
| Макс. скорость вспомогательного подъемного механизма (одинарный канат) (нулевая нагрузка) м/мин | 125 |
Автокран XCMG
На базе классической К-серии китайская компания XCMG выпустила уникальный и наиболее популярный в своем классе автомобильный кран XCMG QY25K5S, соответствующий российским стандартам и сертифицированный ГОСТ и OTTC.
Автокран ХСMG оборудован системой отопления, адаптирующейся к минимальным температурам (до-35℃) нашего региона, и мощным дизельным двигателем внутреннего сгорания стандарта Евро IV, обеспечивающим высокую производительность и проходимость. Благодаря функции теплообмена аппарата подогревания, исключаются неполадки силовой системы, топливо не замерзает и не густеет гидравлическое масло. Во время работы кран хорошо приспособляется к тяжелым условиям.
Конструкция машины xcmg компактна и надежна, автокран эстетичен внешне, а кабина управления современна и удобна для оператора, так как располагает усовершенствованной герметичной конструкцией, звукоизоляцией и воздушным отоплением, обеспечивает полную видимость.
Внутри кабины оператора и в кабине водителя автокрана xcmg встроен кондиционер. Производителем также предусмотрено вспомогательное оборудование в виде верхней и нижней катушек, дополнительной лебедки и печки для водителя.
Гидравлический механизм управления с предельной точностью раздает рабочим системам и элементам автокрана принятые команды. Продуманная электроника тут же распознает легкое нажатие оператора на джойстик.
Автомобильный кран XCMG оснащен высокопрочной пятисекционной стрелой с восьмиугольным профилем со способностью частичного и одновременного раздвижения секций, что влияет на правильное распределение нагрузки несущей конструкции и предотвращает деформацию стрелы. Стрела беспрепятственно скользит, выдвигается на 39.5 метров с добавлением удлинителя в 8.3 м. Низкий центр тяжести сохраняет устойчивость машины, что играет значительную роль при эксплуатации автокрана ХСMG QY25K5S. Надежное телескопическое устройство имеет противоскручивающие тросы. Стыкование гидротруб герметичное, с применением кольцевых фитингов в трубопроводах.
Машина обладает антиблокировочной системой (ABS) и возможностью подключения GPS.
Данный 25-ти тонный аппарат xcmg работает плавно и легко. При создании крана xcmg были использованы материалы повышенной стойкости, но со сниженной массой. Ведущие узлы и детали выполнены из высокопрочной стали качественно соединены посредством сварочных роботов.
Стоит также подчеркнуть некоторые дополнительные моменты: нефтяной фильтр, клапан противовеса, разработки для безопасной работы крана, предельной нагрузки и свободного хода троса.
Сочетая в себе уникальные технические свойства и инновационные технологии, произведенный в Китае автокран xcmg имеет улучшенные эксплуатационные характеристики и не уступает европейским аналогам, благодаря чему, является самым востребованным в своей сфере.
Описание конструкции автокрана
Автокран XCMG QY25K5 с поднятой стрелой
Благодаря хорошим тяговым характеристикам за счет большого крутящего момента автокран XCMG QY25K5 перемещается по бездорожью и без труда преодолевает подъемы. Мощный дизельный двигатель SDEC SC9DF290Q4 заднеприводного автокрана отличается экономным расходом горючего и отвечает нормам Евро 4. Устойчивость XCMG QY25K5 остается неизменной при любом способе работы, потому что свинг-система позволяет выравнивать нагрузку. Устойчивость при работе и транспортировке достигается низким расположением центра тяжести.
Характеристики двигателя и передвижения автокрана XCMG QY25K5
Обеспечение комфортной работы
Машина укомплектована двумя кабинами для водителя и оператора, что упрощает работу и исключает ошибки в управлении. Просторные кабины имеют хороший обзор. Для комфорта они оснащены системой кондиционирования и изолированы от внешнего шума и вибраций.
Салон автокрана XCMG QY25K5S
Техника XCMG QY25K5 достаточно маневренна благодаря минимальному радиусу поворота в 3 м. Увеличение рабочей зоны и повышение устойчивости автокрана обеспечивает дополнительный аутригер. Гидросистема автокрана XCMG QY25K5S разработана и запатентована производителем специально для этой машины. В машине используется основная и вспомогательная лебедка, с возможностью отдельного и совместного включения.
Для эффективной и точной работы на XCMG QY25K5 установлен комплект управления и безопасности. Он состоит из датчиков и систем для контроля состояния и перемещения подвижных частей кранового механизма. Приборы фиксируют положение стрелы, уровень нагрузки, защищают от перегрева, перегруза, предохраняют о экстренной ситуации, когда давление масла резко снизится. Электронная система оповещает об опасности соприкосновения с элекролинией.

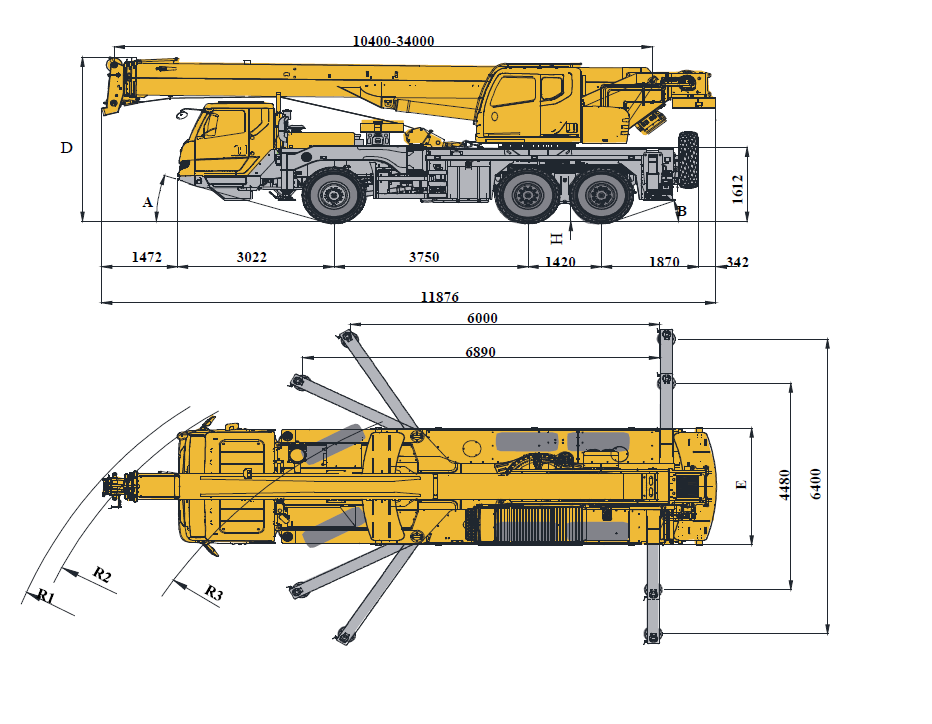

Габариты автокрана XCMG QY25K5
