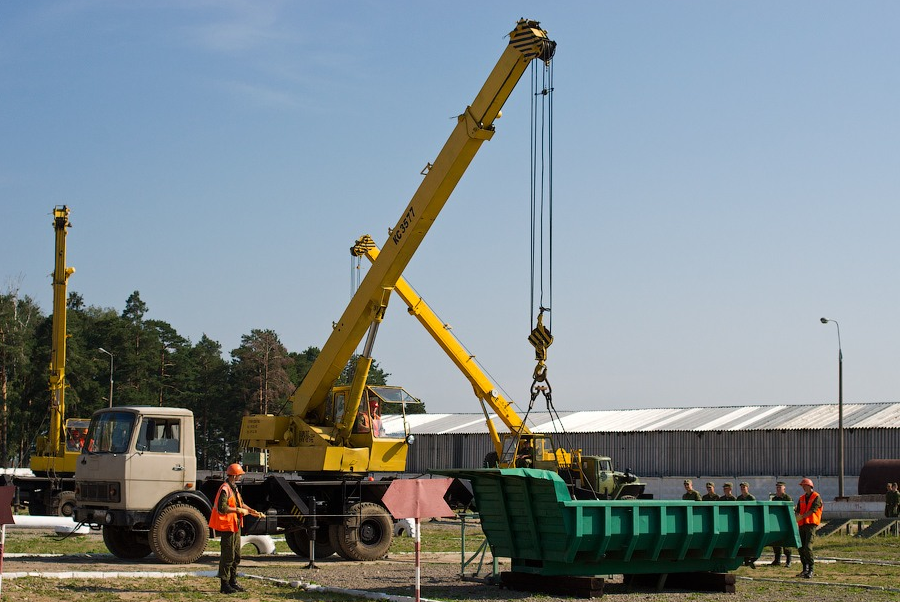

Технические характеристики автокрана на базе МАЗ-5337 и его основных моделей
Выпуск автомобильной модели начался на Минском автомобильном заводе в 80-х годах прошлого века.
Технические характеристики крана МАЗ-5337 полностью удовлетворяли покупательский спрос, и автокран стал производиться заводом «Ивановская марка».
Автокран МАЗ-5337 применяется для:
- погрузо-разгрузочных работ;
- работе на производстве;
- строительно-монтажных работ.
Особенности и преимущества автокрана МАЗ:
- маневренность;
- модифицированная кабина водителя. В кабине нет спального места, сиденье — с подрессоренным основанием. Есть возможность регулировки расстояния до панели управления, высоты сиденья, угла наклона сиденья, спинки кресла;
- у приборной панели и элементов внутренней отделки есть специальные накладки, предназначенные для поглощения энергии удара;
- улучшена звуко- и теплоизоляция, система обогрева, вентиляции;
- многофункциональность;
- установки надежны и безопасны в эксплуатации, возможно выполнение нескольких крановых операций одновременно;
- простота управления и выбор скорости работы;
- универсальность в ремонте;
- возможность работы в любых погодных условиях, эксплуатация при температурах ±40С;
- адаптация к дорогам без покрытия, гравийным трассам, бездорожью;
- невысокая стоимость;
- неприхотливость в обслуживании, простое присоединение крана к автомобильному шасси.
У этих кранов поворотные кабины крановщика, телескопическая стрела (3-4 секционная) с гидро-приводом, который работает от двигателя автомобильного шасси.
Выдвижение секций стрелы — при помощи гидроцилиндра и полиспастами.
Краны на шасси МАЗ-5337 компактны, высота подъема груза — до 25м (с дополнительным гуськом).
Микропроцессорный ограничитель нагрузки ОНК-160С с цифровой индикацией параметров загрузки крана, вылета и длины стрелы, высоты подъема стрелы и прочие данные выводятся на табло. Также контролируется фактическая величина груза на крюке и возможная грузоподъемность при данном вылете стрелы.
При стесненных условиях можно автоматически задать границы зоны работы автокрана. «Черный ящик» (телеметрическая память в компьютерном блоке) фиксирует все рабочие характеристики, нагрузку в период эксплуатации крана.
- грузоподъемность=12,5т;
- макс. высота=14м;
- вылет стрелы мин/макс=3,6-13м.
- грузоподъемность=16т;
- макс. высота на основной стреле=9,1-18,4м;
- макс. высота подъема с доп.гуськом=25м;
- вылет стрелы мин/макс=1,9-17м.
- грузоподъемность=16т;
- длина стрелы=18м, профиль стрелы — гексагональный;
- макс. высота=18,4м;
- вылет стрелы мин/макс=3,6-13м.
- грузоподъемность=15т;
- длина стрелы=8,75-20,75м;
- макс. высота=20,4м;
- вылет стрелы мин/макс=3-18м.
Технические характеристики автокрана МАЗ-5337:
- размеры: 11300/3700/2500;
- база 4х2=3,95м;
- 6-ти цилиндровый двигатель ЯМЗ-236М2 (ЯМЗ-236НЕ2), 180(230) л.с;
- макс.скорость движения 86 км/ч;
- высота подъема груза = 21,6м;
- скорость подъема 7,0 м/мин;
- угол поворота без груза — 360º, с грузом на крюке 240º;
- преодолеваемый уклон — до 14º;
- выставление опор — механическое.
Подъем и спуск грузов — только с выставленными опорами.
Движение крана с грузом на крюке не допускается.
МАЗ-5337 — технические характеристики шасси:
- полная масса машины = 16 т;
- 2 оси без платформы, задняя ось — ведущая, передняя — управляемая;
- усиленная подвеска;
- распределение загрузки: передний мост=6т, задний=10т;
- полная остановка МАЗа с автокраном ~ через 37м;
- объем топливного бака — 200 л, нетребовательность к качеству топлива;
- усредненный для МАЗ-5337 расход топлива при скорости 60-80 км/ч = 21,5-35 (смешанный режим) л/100 км.
Грузоподъемность МАЗ 5337 = 16 тонн, максимальная=18т.
Стоимость модели
Сегодня автокран МАЗ-5337 снят с производства, а завод «Ивановская марка» выпускает более современные машины. Купить автокран можно на вторичном рынке.
Стоимость автокрана МАЗ-5337 определяется, исходя из:
- Технического состояния и процента износа автомашины, крана.
- Комплектации автокрана, количества дополнительных опций.
- Региона продажи.
Стоимость модели 1990-1994 годов выпуска колеблется от 300 000 до 700 000 рублей.
Цена модели 2004-2008 гг. выпуска начинается от 1 000 000 рублей. Возможна покупка в кредит или составление договора лизинга.
Кран, продающийся в Москве, но территориально находящийся, например, в Ижевске, стоит дешевле и продаваться будет дольше.
Стоимость аренды автокрана МАЗ-5337 800-1500руб/час.
Автокран МАЗ КС-3579-8-02 Машека
Автокран КС-3579-8 на шасси экологического уровня «Евро-4» МАЗ-5340В2 предназначен для выполнения погрузочно-разгрузочных и строительно-монтажных работ с обычными грузами на разбросанных объектах. Крановая установка приводится в движение аксиально-поршневым насосом, который приводится в движение двигателем базового автомобиля через коробку передач и дополнительный вал отбора мощности.
Гидравлическая система крановой установки обеспечивает единообразное управление всеми механизмами с широким диапазоном скоростей выполнения рабочих операций, а также возможность совмещения нескольких крановых операций одновременно. В гидравлическом оборудовании крана и поворотном механизме используются комплектующие ведущих мировых производителей.
Трехсекционная стрела длиной 8,75 м в убранном положении придает крану компактность и маневренность при движении, а при полностью выдвинутом 20,75 м — обширную рабочую зону и большую высоту перемещения груза во время работы. Возможность телескопирования стрелы с грузом на крюке позволяет автокрану выполнять специальные работы: устанавливать грузы в труднодоступных местах, перевозить их между навесными конструкциями.
Подъемно-поворотные лебедки планетарного типа с дисковыми тормозами, отвечающие самым современным требованиям, предъявляемым к кранам. Редуктор механизма вращения производится мировым лидером в этой области – компанией Bonfigliolli (Италия).
Нижняя рама коробчатого сечения с гидравлически складывающимися опорными стойками.
Кабина с новым дизайном и современным дизайном удобна и имеет большой внутренний объем. Круговое остекление обеспечивает отличный обзор рабочей зоны при любой длине стрелы и любом угле наклона стрелы. Использование современных материалов улучшает тепло- и звукоизоляцию. Для обогрева кабины используется автономный дизельный отопитель «Планар». По желанию заказчика устанавливаются отопители AIRTRONIC и Webasto.
Безопасность эксплуатации крана обеспечивает комплекс приборов и устройств, в том числе микропроцессорный ограничитель нагрузки ОНК-160С с цифровой индикацией параметров в кабине. Ограничитель нагрузки может работать в режиме координатной защиты, имеет встроенное устройство фиксации характеристик — «черный ящик», и встроенный модуль защиты от опасного напряжения при работе вблизи ЛЭП.
| Модель | Автокран Машек КС-3579-8-02 |
| Количество секций | 3 |
| Габаритные размеры крана в транспортном положении (длина/ширина/высота), мм | 10700x2500x3900 |
| Размер контура опоры по оси x поперек оси шасси, м | 4,15×5,0 |
| Максимальный момент нагрузки, тм | 45,6 |
| Распределение нагрузки на дороге через шины на передние колеса, тс | 6.7 |
| Распределение нагрузки на дороге через шины на задние колеса, тс | 9,9 |
| Максимальная скорость подъема (опускания), м/мин | 10,0 |
| Максимальная скорость подъема (спуска) для пустого крюка и грузов до 4 ч, м/мин | 20 |
| Посадочная скорость, м/мин | 0,4 |
| Максимальная высота подъема, м | 20,4 |
| Максимальная глубина погружения, м | 3.0 |
| Высота подъема при максимальном вылете, м | 10,0 |
| Частота вращения, об/мин: | |
| — максимум | 1,6 |
| — минимум | 0,4 |
| Рабочая температура, гр. С | от -40 до +40 |
| Цель | Предназначен для выполнения погрузочно-разгрузочных и строительно-монтажных работ на рассредоточенных объектах |
Грузовой специальный автокран МАЗ 5334 (КС-3577)
Грузовой специальный автокран МАЗ 5334 (КС-3577)
Технические характеристики
| Габариты, мм:длинаширинавысота по кабиневысота с тентом | 7040 2500 2480 2975 |
| База, мм | 3350+1250 |
| Колея, мм | 1820 |
| Дорожный просвет, мм | 330/355 |
| Радиус поворота, м | 10,2 |
| Масса, кг:в снаряженном состоянии с лебёдкойполная | 6700 10425 |
| Грузоподъёмность, кг:по шоссепо грунту | 5000 3500 |
Допустимая масса буксируемого прицепа, кг:по шоссепо грунту
6500 4000
Двигатель:типчисло цилиндроврабочий объём, см 2степень сжатиямощность, л.с.
ЗиЛ-1318 5996 6,5 150
Число передач
5×2
Колёсная формула
6×6
Размер шин
Запас топлива, л
2×170
Скорость максимальная, км/ч
90
Запас хода, км
850
Глубина преодалеваемого брода, м
1,4
Тормозной путь со скорости 30 км/ч, м
12
Контрольный расход топл…рости 40 км/ч, л/100 км
40
Автокран КС 3577 – устройство и технические характеристики
Автокран КС 3577 – специальная техника легкого класса, предназначенная для работ по погрузке, выгрузке, а также строительных работ, в разных отраслях народного хозяйства.
Кран смонтирован на двухосном шасси автомобиля МАЗ-5334.
Автокран КС 3577 быстро приводится в рабочее положение и не требует большого пространства для подъезда и работы. Технические характеристики машины позволяют перемещать любые тяжести: железобетонные изделия, металлопродукцию, лесоматериалы и прочие.
Применение трапецеидального опорного контура позволило повысить как максимальную грузоподъемность крана, так и грузоподъемность в рабочем диапазоне вылетов по сравнению с той же характеристикой крана КС-3571.
Устройство автокрана КС 3577
Привод насоса 15 осуществляется от двигателя 16 автомобиля через коробку отбора мощности 14, установленную на коробке передач 13. Насос включают (отключают) рычагом, расположенным в кабине водителя и соединенным тягой с коробкой отбора мощности.
Телескопическая стрела состоит из неподвижной 5 и подвижной 1 секций. Выдвижение последней на длину 6 м осуществляется гидроцилиндрами 2 и 3, штоки которых соединены муфтой.
Для увеличения подстрелового пространства и высоты подъема крюковой подвески предусмотрен решетчатый гусек, выполненный из углового проката. Гусек можно перевозить на кране, для чего его поворачивают на 180° из рабочего положения и фиксируют рядом со стрелой.
Для удлинения гуська используется решетчатая вставка, выполнения из углового проката. Она имеет кронштейны для подсоединения к головной части подвижной секции стрелы и к гуську.
Механизм подъема стрелы предназначен для ее перемещения в вертикальной плоскости. Он представляет собой гидроцилиндр 4 двустороннего действия. Фиксация его штока в заданном положении осуществляется гидрозамком.
Грузовая лебедка включает в себя гидромотор 12, цилиндрический двухступенчатый редуктор 9, барабан 10 и нормально замкнутый ленточный тормоз 11 с гидроразмыкателем.
Механизм поворота состоит из гидромотора 6, двухступенчатого редуктора 8, нормально замкнутого колодочного тормоза 7 с гидроразмыкателем. На выходном валу редуктора установлена шестерня, входящая в зацепление с зубчатым венцом опорно-поворотного круга. Для вращения поворотной части крана вручную (с помощью рукоятки) промежуточный вал-шестерня имеет на конце квадратный хвостовик 5.
Поворотная платформа соединена с рамой однорядным роликовым опорно-поворотным кругом с внутренним зацеплением.
Кабина машиниста, установленная на поворотной платформе крана, облицована декоративным пластиком, теплоизолирована, имеет два открывающихся наружу окна. Она оборудована стеклоочистителем, вентилятором, плафоном для освещения, противосолнечным козырьком, ящиком для аптечки, карманом для документации. Кабина обогревается отопителем О30.
Гидропривод выполнен по разомкнутой схеме циркуляции рабочей жидкости и с комбинированным регулированием скорости путем дросселирования рабочей жидкости, изменения частоты вращения вала насоса и рабочего объема регулируемого гидромотора грузовой лебедки.
В гидроприводе использованы аксиально-поршневые насос и гидромоторы, секционные гидрораспределители и другие унифицированные гидроэлементы.
Электрооборудование автомобиля и крановой установки рассчитано на напряжение 24 В и состоит из приборов безопасности, освещения и сигнализации, а также контрольно-измерительных приборов.
Кран оснащен устройствами и приборами, обеспечивающими его безопасную эксплуатацию: ограничителем грузоподъемности, состоящим из релейного блока, панели сигнализации и датчиков усилий, вылета и длины стрелы; ограничителями высоты подъема и усилия затяжки крюковой подвески; указателями грузоподъемности и наклона крана; сигнализатором зоны работы, устройством оповещения о приближении к ЛЭП.
Технические характеристики автокрана КС 3577
| Базовое шасси: | МАЗ-5334 |
| Грузоподъемность, т: | 14 |
| Длина стрелы, м: | 14 |
| Мощность двигателя, л.с. | 230 |
| Частота вращения поворотной части, об/мин | 1 |
| Транспорная скорость, км/час | 86 |
| Выдвижение опор | механически |
| Двигатель | ЯМЗ-236НЕ2 |
| Колесная формула | 4х2 |
| Скорость посадки груза, м/мин | 0,4 |
| Скорость подъема (опускания) груза, м/мин | 10,0 |
| Грузовой момент, тм | 40 |
| Длина удлинителя, м | 7 |
| Масса в транспортном положении, т | 15,5 |
| Распределение нагрузки на дорогу, задние колеса, т.с. | 9,4 |
| Распределение нагрузки на дорогу, передние колеса, т.с. | 6,1 |
| Длина, мм | 9850 |
| Размер опорного контура вдоль и поперек оси шасси, м | 4,15 х 5,08 |
| Ширина, мм | 2500 |
| Высота, мм | 3650 |
Основные черты
Сейчас можно долго критиковать МАЗы пятисотого семейства за шумный двигатель, жесткую подвеску и кучу других конструктивных недостатков. Однако нужно учесть, что для своего времени это была перспективная машина с огромным ресурсом узлов до капитального ремонта. Она славилась неубиваемостью и ремонтопригодностью.
Грузовой автомобиль с серийным номером 5334 любили и шоферы, и механики. Он был широко распространен на территории всего СССР от Калининграда – до Камчатки, от Крайнего Севера – до Кавказа.
Кроме того, машина поставлялась на экспорт и была хорошо знакома во многих странах, таких как Венгрия, ГДР, Куба и другие. Выпуск данной модели уже давно прекращен. Однако до до сих пор еще нет-нет, да и промчится сине-желтый «Ивановец». В нем сразу чувствуется сочетание силы и мощи, которое направлено на мир, созидание и службу людям.
Технические характеристики
Двигатель автокрана КС-3577 и технические характеристики гидравлики обеспечивают скорость посадки груза до 10 м/мин. Конструкция удлиненной стрелы с гуськом позволяет опускать грузы весом до 4500 кг со скоростью до 20 м/мин. При работе кран упирается на выносные регулируемые опоры, оборудованные гидравлическими цилиндрами. Опоры расположены по углам крановой надстройки.
Важной характеристикой автокрана КС-3577 является максимальная высота подъема, составляющая 14,5 м. Применение удлинительного элемента (гуська) позволяет подавать грузы на высоту 20,5 м
Гусек представляет собой решетчатую металлическую секцию, которую закрепляют на конце стрелы. Этот удлинитель перевозится на стреле в развернутом на 180° положении.
Кран КС-3577-3 по техническим характеристикам отличается от базовой модели грузоподъемностью, которая составляет 14 т. Повышение тоннажа достигнуто за счет увеличения размеров выносных опор.
Модификация КС-3577-2 отличается применением в качестве базы шасси МАЗ-5337, оборудованного дизелем с турбокомпрессором. Увеличенная до 230 л.с. мощность позволяет снизить расход горючего и обеспечивает повышенную до 85 км/час скорость движения техники.
Автокран КС-3577-4 оборудован специальными захватами груза (вместо стандартных крюков на других модификациях). Прочие параметры машины остались неизменными.
Машина КС-3577-3К Углич имеет отличные параметры, определяемые применением в качестве базы грузового автомобиля КамАЗ-43253. Грузоподъемность составляет 16 т. В системе подъема используется микропроцессорный модуль, который контролирует параметры работы стрелы и снижает риск возникновения аварийных ситуаций. Модуль автоматически рассчитывает допустимый вес груза в зависимости от вылета и угла наклона стрелы. Параметры работы записываются в энергонезависимый блок учета.
Правила установки автокрана
От того, как установлен автокран на строительной площадке, зависит его устойчивость, свобода движения стрелы и грузоподъемность. При правильном расположении техники ее эксплуатация будет безопасной.
Устанавливая автомобильный кран на площадке необходимо учитывать уклон площадки, наличие и вид дорожного покрытия, расположение в близи откосов, траншей и котлованов. В темное время суток место проведения работ должно быть освещено.
Расстояние между поворотной частью крана при любом ее положении и строениями, штабелями грузов, конструкциями и т.п. – должно быть не менее 1м. В этой зоне находится запрещается.
Обязательна установка всех выносных опор. При наличии на участке работы воздушных линий электропередач следует придерживаться допустимых расстояний изложенных ниже на рисунке.
Запрещены работы при следующих погодных условиях:
- сильный ветер
- гроза
- сильный дождь
- туман
- снегопад
- ухудшение видимости
- температура воздуха ниже указанной в паспорте техники
Нюансы транспортировки автокрана
Перевозка любой спецтехники требует особой подготовки. Автомобильный кран, как отмечалось выше, является самым мобильным и удобным в эксплуатации среди самоходных аналогов. Для перемещения его следует перевести в транспортную позицию, выполнить техосмотр функциональных механизмов и шасси. Важную роль с точки зрения транспортировки играет грузоподъемность автомобильных кранов.
Этот показатель необходимо учитывать, поскольку он напрямую отражается на общем весе машины. То есть в транспортной позиции эта масса идентична весу одного шасси с максимальной нагрузкой, но у крана центр тяжести находится выше, чем у платформенной машины.
Это значит, что при перемещении своим ходом автокран не так устойчив, как обычный грузовик, заложенный в его платформу. Поэтому в процессе перемещения техники следует придерживаться мер безопасности, избегая резкого торможения с крутыми поворотами. Всевозможные изъяны дорожного покрытия (ямы, выбоины и т. д.) следует объезжать или преодолевать на низкой скорости.
Завершая статью, следует сказать, что «Ивановец» не просто так считается наиболее продаваемым краном в России и во многом превосходит большинство современных моделей. Агрегат эффективно работает на любых участках, не требует регулярного ремонта и неприхотлив в «питании». Также существует вариант модификации старых моделей КС на заводе производителе и оснащения крана улучшенными характеристиками. Как видите, инженеры постоянно модернизируют собственный продукт, стараясь максимально адаптировать его под все современные требования.
Обзор видео
Автокран КС 3577. Технические характеристики
История автокрана модели КС 3577 берет свое начало с 1984 года. В российском городе Иваново с цехов местного завода автомобильных кранов вышел первый гидравлический автокран на базе грузового автомобиля МАЗ 5334. Именно этот автомобиль стал основой для серии автомобильных кранов «Ивановец». Благодаря удачной конструкции, уровню функциональности и техническим характеристикам автокраны КС 3577 зарекомендовали себя как надежные машины данной категории, их популярность возрастала, а сферы применения расширялись. Его грузоподъемность составляла 12,5 тонны. На сегодняшний день производство автокранов КС 3577 именно на этом заводе прекращено, на смену легендарной уже модели пришло производство более усовершенствованных и модифицированных вариантов.
Скачать технические характеристики автокрана КС 3577.
Со временем были поставлены на конвейер еще более усовершенствованные модели КС 3577. В 1990 году на основе грузовых автомобилей МАЗ моделей 5337 и 5334 были сконструированы модификации КС 3577-3 и КС 3577-3-1. Отличительной особенностью этой третьей серии автокранов являлась увеличенная грузоподъемность, которая составляла 14 тонн.
Современный КС 3577
На сегодняшний день выпуском модификаций автокрана КС 3577 занимается завод «Угличмаш». 16-тонные модели КС 3577-3К сходят с конвейера на базе таких автомобилей как:
- КАМАЗ 43253,
- КАМАЗ 53605,
- МАЗ 5337А2.
Технические характеристики автокрана КС 3577 позволяют ему осуществлять работы по погрузке или разгрузке, монтажно-строительные работы на отдельных строительных объектах. Использование автокрана этой модели допустимо при довольно широком диапазоне температурных режимов – от -40С до +40С, а телескопическая двухсекционная стрела гарантирует маневренность при любых видах работ.
Последние выпускаемые модификации автокрана КС 3577 оснащены ограничителем грузоподъемности, работающего на основе микропроцессора. В микропроцессоре находится метрическая память по работе автокрана, которая фиксирует все рабочие данные и определяет степень загрузки на стрелу крана за весь период срока службы. Эта новация позволяет контролировать расстояние выноса стрелы и уровень нагрузки на нее, позволяет определять ограничения в повороте или подъеме выносного механизма и операторской кабины.
Автокраны в современном мире это неотъемлемая часть строительных работ любого вида, объема и сложности. Без их участия практически невозможно воплотить в жизнь желание человека строить высотные здания и сооружения. Несмотря на относительную простоту автокранов КС 3577, спрос на их услуги не снижается, а наоборот растет. Их универсальность и многофункциональность стали залогом безопасного, качественного и быстрого строительства как промышленных, так и жилых объектов.
Видео автокрана кс 3577 в действии:
https://youtube.com/watch?v=NCh5GFLN59s
Автокран на базе МАЗ-5337 | технические характеристики | цена
Автокран на базе автомобильного шасси МАЗ-5337 производится заводом «Ивановская марка». Модель получила название КС-35715-2 Ивановец. Простота и легкость управления крановым оборудованием обеспечена использованием в конструкции гидравлического привода. Техника отличается плавностью хода и внушительной грузоподъемностью.
Автокран МАЗ-5337: технические характеристики
Для любой техники на базе автомобильного шасси отдельно рассматриваются параметры рабочего оборудования и технические данные автомобиля.
Общие параметры
- максимальная грузоподъемность — 17 т;
- максимальный грузовой момент — 48 т/м;
- тип стрелы — телескопическая двухсекционная;
- длина стрелы — 8000-14000 мм;
- длина гуська — 7000 мм;
- вылет стрелы — 1900-13000 мм;
- высота подъема груза (основная стрела) — 9100-14500 мм;
- высота подъема груза (основная стрела и гусек) — 21 600 мм;
- скорость подъема/опускания груза (максимум) для номинального груза — 9 м/мин;
- скорость подъема/опускания груза (максимум) с пустым крюком и грузом до 4,5 т — 18 м/мин;
- скорость посадки груза — 0,2 м/мин;
- частота вращения поворотного механизма крана — 2,5 об/мин;
- скорость передвижения машины своим ходом — до 60 км/ч;
- эксплуатационная масса крана с основной стрелой — 16,42 т;
- распределение нагрузки на покрытие через переднюю ось — 5,59 тс;
- распределение нагрузки на покрытие через заднюю ось — 10,83 тс;
- базовая колесная формула автомобильного шасси — 4х2;
- габаритные размеры в транспортном положении — 10000х2500х3850 мм.
Устройство
На базовом автомобиле МАЗ-5337, используемом под автокран, устанавливается дизельный шестицилиндровый силовой агрегат с V-образным расположением цилиндров Ярославского завода ЯМЗ-236М2. Мотор выдает 180 л.с./132 кВт рабочей мощности и максимальный крутящий момент 667 Нм.
В дополнение к двигателю устанавливается механическая пятискоростная коробка переключения передач. Передняя и задняя подвеска относятся к рессорному типу. Система рулевого управления снабжается гидравлическим приводом и гидроусилителем руля. Передняя ось — управляемая. Задняя — ведущая.
В качестве привода механизма стрелы используется гидравлический насос, подсоединенный к двигателю автомобильного шасси. Секция стрелы приводится в движение гидроцилиндром. Для увеличения длины базового оборудования производитель поставляет решетчатый удлинитель — гусек. Как на прочих моделях автокранов Ивановец здесь использован микропроцессорный ограничитель грузоподъемности. Электроника обеспечивает безопасность работы оператора и позволяет отслеживать:
- степень загрузки крана;
- длину и вылет стрелы;
- высоту подъема оголовка стрелы;
- фактическую массу груза на крюке;
- максимальную грузоподъемность при каждой величине вылета стрелы.
Кроме того, система позволяет ограничивать зону действия крана по заданным параметрам в условиях стесненного пространства города. В ограничитель встроена телеметрическая система памяти, регистрирующая рабочие параметры крана в течение всего срока его службы.
Технические характеристики автомобильного шасси МАЗ-5337
- грузоподъемность — 9850 кг;
- максимальная скорость движения — 86 км/ч;
- объем топливного бака — 200 л;
- удельный расход топлива при 60 км/ч — 21,5 л/100 км;
- полная масса автомобиля — 16 000 кг;
- распределение массы на переднюю ось — 6 000 кг;
- распределение массы на заднюю ось — 10 000 кг;
- распределение снаряженной массы на переднюю ось — 3950 кг;
- распределение снаряженной массы на заднюю ось — 2050 кг.
Габаритные размеры автомобильного шасси МАЗ-5337
- длина — 6830 мм;
- ширина — 2500 мм;
- высота — 2900 мм;
- длина рамы монтажная — 4675 мм.
Грузовысотные характеристики
Регулируемый вылет и подъем стрелы позволяет максимально продуктивно использовать автокран МАЗ-5337. Грузовысотные характеристики кранового оборудования меняются в зависимости от использования или неиспользования выносных опор. В российской практике выносные опоры используются постоянно.
Грузоподъемность стрелы колеблется в пределах 17-0,45 тонн при высоте подъема 2-22 метров и вылете 2-16 метров.
- грузоподъемность стрелы 8 м — 17-4,95 т;
- грузоподъемность стрелы 10 м — 11-3,3 т;
- грузоподъемность стрелы 12 м — 8-2,2 т;
- грузоподъемность стрелы 14 м — 5,5-1,6 т;
- грузоподъемность стрелы 14 м с гуськом 7 м — 1,95-0,45 т.
Получите выгодное предложение от прямых поставщиков:
