Устройство и ремонт влагоотделителя на КамАЗ

Принцип действия влагоотделителя с РДВ

Принцип работы устройства данного типа практически такой же, как и того, что описан выше. Горячий воздух проникает внутрь радиатора. В нем происходит его охлаждение и осушение. Следующий этап на пути воздушного потока – это спиральный канал, образуемый между корпусом отделителя и РДВ.

Внутри спирального канала происходит очистка воздуха от примесей масла и лишней жидкости. По окончании процедуры воздушный поток отправляется в пневмосистему. В это время конденсат с маслом скапливаются на дне корпуса, клапан открывается, и происходит выброс смеси.

У влагоотделителя с РДВ есть достоинство, заметно отличающее его от классического устройства. Главным отличием является улучшенный процесс удаления конденсата. В стандартном агрегате конденсат удаляется не до конца. Зимой остатки конденсата внутри системы способны привести к быстрому износу и поломке конструкции.

Во влагоотделителе с РДВ во время удаления конденсата проводится продувка, за счет чего удается полностью устранить всю скопившуюся жидкость. Именно поэтому подобные агрегаты считаются наиболее востребованными на рынке.

Осушитель воздуха КАМАЗ

Неотъемлемой частью пневматической тормозной системы КамАЗ является осушитель воздуха. Устройство эффективно поглощает влагу от компрессора, очищает среду от масляных испарений и регулирует рабочее давление в ключевом узле автомобиля. Агрегат играет важнейшую роль в функционале пневмосистемы. Поэтому работу необходимо контролировать, и в случае выхода из строя производить своевременную замену прибора. На автомобилях КамАЗ используются принципиально разные устройства для поглощения влаги – трубчатые и адсорбционные. Большим спросом пользуются осушитель воздуха Wabco – автоматический прибор с впитывающими гранулами. Он не только качественно удаляет лишнюю жидкость, но и очищает среду от посторонних загрязнений.

Неисправности рабочей тормозной системы

Неэффективное торможение автомобиля при нажатии на тормозную педаль возникает, если разрегулирован привод тормозного крана или неисправен двухсекционный тормозной кран.

Если же при торможении давление в тормозных камерах номинальное, то разрегулированы или неисправны колесные тормозные механизмы.

Если при торможении рабочим тормозом давление ниже нормы только в тормозных камерах переднего моста, то неисправна или нижняя секция тормозного крана, или ограничитель давления.

Если давление в тормозных камерах нормальное, а торможение не эффективное, то ход штоков тормозных камер больше нормы, или, например, замаслены тормозные накладки.

При нажатии на тормозную педаль торможение колес задней тележки неэффективно или совсем не происходит (передние колеса при этом тормозят нормально).

В пневматической части привода возможно неисправна верхняя секция тормозного крана или регулятор тормозных сил. В механической части — неисправны или разрегулированы тормозные механизмы или привод рычага регулятора тормозных сил.

Если после отпускания педали тормоза все колеса автомобиля не растормаживаются, то неисправен двухсекционный тормозной кран (заклинивает толкатель или верхний поршень). Возможно, что разрегулирован привод тормозного крана (нет свободного хода педали тормоза).

Если после отпускания педали тормоза не выходит воздух из задних тормозных камер, неисправен регулятор тормозных сил или верхняя секция тормозного крана. Эти неисправности приводят к задержке сброса воздуха и из передних тормозных камер. Если же при растормаживании не выпускается воздух только из передних тормозных камер, то неисправен ограничитель давления или нижняя секция тормозного крана.

Утечки воздуха из атмосферного вывода ограничителя давления или регулятора тормозных сил при торможении указывают на неисправности этих приборов.

Причиной утечек воздуха из атмосферного вывода двухсекционного тормозного крана могут быть не только уплотнительные кольца и клапаны в самом кране, но и другие приборы тормозной системы.

Если утечка воздуха из атмосферного вывода тормозного крана наблюдается при отпущенной педали и включенном стояночном тормозе, то неисправен тормозной кран. При неработающем двигателе по штатному двухстрелочному манометру можно точно определить, какая секция крана негерметична: если падает верхняя стрелка манометра — негерметична нижняя секция крана; падает нижняя стрелка — негерметична верхняя секция.

Если утечка воздуха из атмосферного вывода тормозного крана наблюдается только при растормаживании стояночного тормоза, а при включении прекращается, то неисправны клапан управления тормозами прицепа с двухпроводным приводом или какой-нибудь из энергоаккумуляторов.

Определить неисправный прибор можно подачей воздуха в энергоаккумуляторы из контура аварийного растормаживания: если при нажатии на кнопку крана аварийного растормаживания утечка из тормозного крана продолжается, то негерметично уплотнение толкателя в корпусе знергоаккумулятора, а если утечки нет, то неисправна диафрагма в клапане управления тормозами прицепа.

Утечка воздуха из атмосферного вывода тормозного крана при торможении указывает на негерметичность клапанов или уплотнительных колец в самом приборе.

Регулятор давления предназначен для автоматического регулирования давления в пневматической системе в пределах 0,65 0,8 МПа (6,5 8,0 КГС/СМЗ), а также для защиты агрегатов пневматического привода от загрязнения маслом и. чрезмерного повышения давления при выходе из строя регулирующего устройства. Регулятор давления соединен трубопроводом непосредственно с компрессором; прикреплен двумя болтами к кронштейну.

регулятор давления

Атмосферный вывод регулятора направлен вниз так, чтобы выбрасываемый регулятором конденсат не попадал на другие детали автомобиля.

Назначение

Данный элемент выполняет функцию удаления масла и влаги, наличие которой может сильно повлиять на дальнейшую работу компрессора. Кстати, он является основой любой тормозной системы КамАЗа. Именно через него происходит нагнетание воздуха под высоким давлением.

Однако в системе есть элементы, нуждающиеся в смазке. Поэтому во время работы в середине устройства скапливается воздух. А ввиду того, что кислород для системы забирается из атмосферы, он содержит в себе определенный процент влаги. Ее наличие в магистралях просто недопустимо. Малейшие капли воды, оседающие на поверхности клапанов, быстро выводят из строя компрессор. КамАЗ будет плохо тормозить. Также наличие влаги ускоряет коррозийные процессы. Внешне эти факторы заметить крайне сложно, это возможно лишь тогда, когда на панели приборов загорится лампа аварийного давления воздуха.

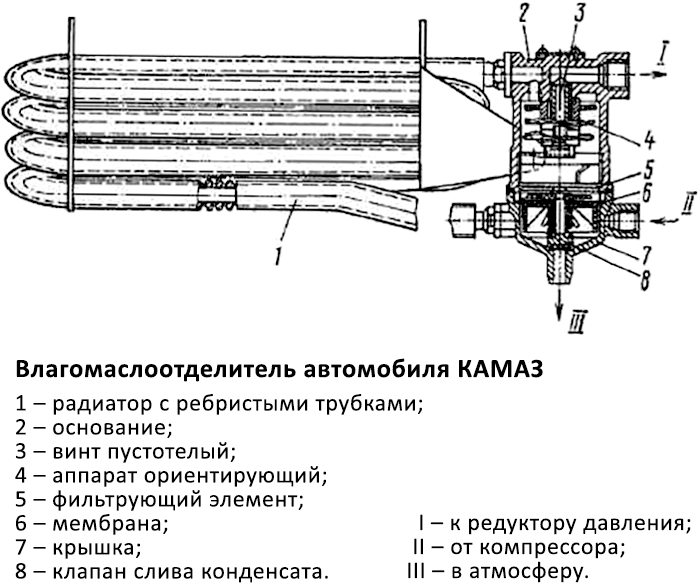

Поэтому в конструкции предусматривается влагомаслоотделитель. КамАЗ, укомплектованный таким устройством, работает в любых условиях, вне зависимости от влажности воздуха на улице. Он, проходя через данное устройство, очищается от масла и осушается от влаги. Только после этого проникает в ресиверы, где затем направляется на исполнительные механизмы.

Стоит отметить, что устройство не может на 100 процентов очистить воздух от воды и масла. Некоторый процент все-таки остается в нем. Дополнительным фильтром здесь служит сам ресивер. Попадая в них из трубопроводов, воздух расширяется. При этом его температура падает. А оставшаяся влага конденсируется, оседая на стенках бака. Однако при длительной эксплуатации специалисты рекомендуют производить профилактику системы – вручную открывать специальный стравливающий клапан.

Какие материалы и инструменты потребуются

Чтобы своими руками сделать абсорбционный осушитель понадобятся следующие инструменты и предметы:

• двухлитровые бутылки из пластика – 2 штуки;
• вязальная спица, игла или гвоздь;
• коробка спичек или зажигалка;
• ножницы или нож;
• скотч;
• герметик;
• ножницы;
• перчатки для работы;
• вещество для абсорбции;
• вентилятор.

В качестве вещества абсорбции приобретают силикагель. Его можно использовать многократно, достаточно только высушить после использования. При этом его свойства не утрачиваются. Для одного устройства достаточно 200 г абсорбента.

Можно использовать зарядное устройство к мобильному телефону, аккумулятор или обычные батарейки в качестве питания для вентилятора.

Назначение

Данный элемент выполняет функцию удаления масла и влаги, наличие которой может сильно повлиять на дальнейшую работу компрессора. Кстати, он является основой любой тормозной системы КамАЗа. Именно через него происходит нагнетание воздуха под высоким давлением.

Однако в системе есть элементы, нуждающиеся в смазке. Поэтому во время работы в середине устройства скапливается воздух. А ввиду того, что кислород для системы забирается из атмосферы, он содержит в себе определенный процент влаги. Ее наличие в магистралях просто недопустимо. Малейшие капли воды, оседающие на поверхности клапанов, быстро выводят из строя компрессор. КамАЗ будет плохо тормозить. Также наличие влаги ускоряет коррозийные процессы. Внешне эти факторы заметить крайне сложно, это возможно лишь тогда, когда на панели приборов загорится лампа аварийного давления воздуха.

Поэтому в конструкции предусматривается влагомаслоотделитель. КамАЗ, укомплектованный таким устройством, работает в любых условиях, вне зависимости от влажности воздуха на улице. Он, проходя через данное устройство, очищается от масла и осушается от влаги. Только после этого проникает в ресиверы, где затем направляется на исполнительные механизмы.

Стоит отметить, что устройство не может на 100 процентов очистить воздух от воды и масла. Некоторый процент все-таки остается в нем. Дополнительным фильтром здесь служит сам ресивер. Попадая в них из трубопроводов, воздух расширяется. При этом его температура падает. А оставшаяся влага конденсируется, оседая на стенках бака. Однако при длительной эксплуатации специалисты рекомендуют производить профилактику системы – вручную открывать специальный стравливающий клапан.

Модели влагоотделителей КамАЗ евро

Одним из вариантов влагоотделителей является модификация 14.3512010-10. Далее пойдет описание данной модели устройства. Данный отделитель влаги и масла в своей конструкции располагает регулятором давления воздуха. Такому устройству находится применение в пневматической системе торможения различных грузовых автомобилей, общественного транспорта, а именно автобусов или троллейбусов, а также колесных тягачей.

Функциональная часть этого устройства заключается в выделении лишней влаги и масла из сжатого воздуха, а также их сливе из автомобиля, который происходит автоматически. Кроме того, среди функции влаговыделителя расположилось регулирование давления сжатого воздуха, который поступает в автомобильную систему торможения. От предыдущей модели устройство отличается наличием гладкой трубы повышенной длины, которая используется для исключения снижения теплопередачи вследствие засоров, появляющихся в ребрах трубы. Такое устройство полностью соответствует стандарту экологических характеристик Евро-2.

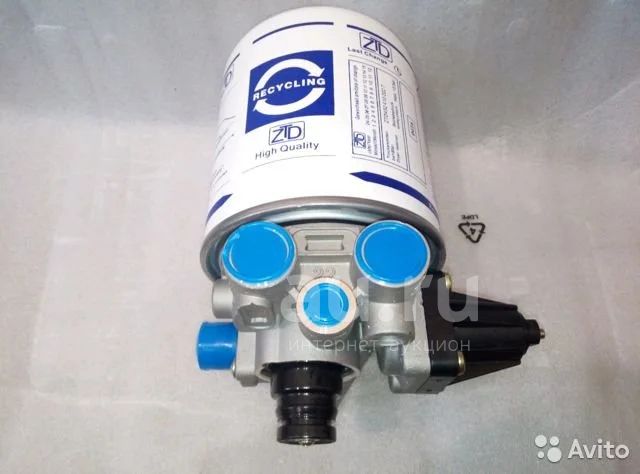

Фильтр Wabco: эксплуатация и замена

Влагоотделитель имеет ограниченный срок эксплуатации. При условии правильного использования, рабочий ресурс заканчивается через 2-2,5 года. При появлении влаги в ресиверах следует заменить патрон (фильтр). Сервисное обслуживание производится в следующем порядке:

• корпус очистителя протирается растворителем для удаления пыли и грязи;
• из трубопровода выпускается воздух – ослабить резьбовое соединение с компрессором;
• выкрутить патрон фильтра;
• ещё раз аккуратно протереть корпус, не допуская попадания механической взвеси внутрь прибора;
• вкрутить новый патрон (для Wabco арт. 432 410 0200), перед этим немного смазать уплотнитель;
• затянуть резьбовое соединение между трубопроводом и компрессором.

Для регенерации очистителя Wabco, необходимо использовать ремкомплект арт. 8673.00.00.000-01 или 8673.00.00.000.

Полная замена устройства также не представляет трудностей для опытных автомобилистов. Для монтажа потребуется минимальный набор инструментов: молоток, отвёртка, гаечный ключ и сварочный аппарат.

Работы производятся в следующем порядке:

• транспорт установить на ремонтную платформу;
• демонтировать кронштейн, снять радиатор, уплотнители и прокладку;
• прикрутить осушитель к раме;
• подсоединить к устройству трубопровод от корпуса компрессора;
• визуально оценить плотность мембраны;
• протестировать давление в системе и клапан слива конденсата;
• монтировать уплотнители на очиститель и верхнюю крышку;
• установить радиатор, кронштейн.

По завершению работ проверить функционал тормозной системы.

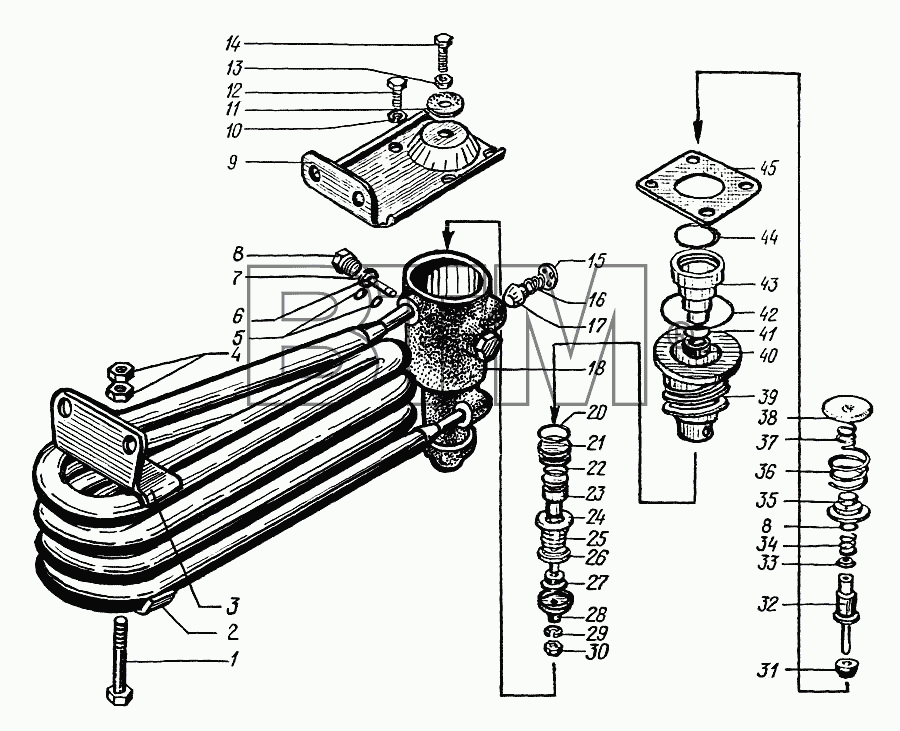

Как устроен

Устройство влагоотделителя включает в себя такие элементы, как:

1. Компрессор. Это механизм, который используется для повышения уровня давления и сжатия воздушного потока. Изготавливается из алюминия. Выходное давление не должно превышать 0,82 кгс/см² .
2. Радиатор. Сюда попадает сжатый воздух из компрессорной части. Механизм необходим для рассеивания тепла в воздухе. Сам радиатор оборудован системой охлаждения воздушного типа.
3. Корпус и стакан, которые вместе составляют внутреннюю полость конструкции.
4. Дефлектор. Это аэродинамический механизм, который используется для усиления тягового момента в системе транспорта.
5. Фильтрующий элемент. Удерживает мелкие частицы пыли. Некоторые фильтры состоят из уплотнительных колец для более качественного удержания частиц пыли и грязи.
6. Заслонка. Необходима для отделения спокойной зоны от загрязнений.
7. Клапан и пробка. С их помощью удаляются скопившиеся загрязнения во внутренней части конструкции осушителя воздуха.
8. Крыльчатка. Это вращающаяся часть, оснащенная лопастями. Необходима для закручивания воздушного потока и отбрасывания его на стенки корпуса и стакана.

Принцип действия влагоотделителя с РДВ

Принцип работы устройства данного типа практически такой же, как и того, что описан выше. Горячий воздух проникает внутрь радиатора. В нем происходит его охлаждение и осушение. Следующий этап на пути воздушного потока – это спиральный канал, образуемый между корпусом отделителя и РДВ.

Внутри спирального канала происходит очистка воздуха от примесей масла и лишней жидкости. По окончании процедуры воздушный поток отправляется в пневмосистему. В это время конденсат с маслом скапливаются на дне корпуса, клапан открывается, и происходит выброс смеси.

У влагоотделителя с РДВ есть достоинство, заметно отличающее его от классического устройства. Главным отличием является улучшенный процесс удаления конденсата. В стандартном агрегате конденсат удаляется не до конца. Зимой остатки конденсата внутри системы способны привести к быстрому износу и поломке конструкции.

Во влагоотделителе с РДВ во время удаления конденсата проводится продувка, за счет чего удается полностью устранить всю скопившуюся жидкость. Именно поэтому подобные агрегаты считаются наиболее востребованными на рынке.

Правила эксплуатации

Во время использования данный элемент требует минимального обслуживания. Но мы отметим несколько особенностей, знание которых значительно продлит ресурс влагомаслоотделителя. Во-первых, нужно правильно установить его. Сливной шланг должен быть направлен прямо вниз. Так, собранный конденсат будет прямиком и беспрепятственно сбрасываться наружу. Если штуцер сдвинут вбок, даже при высоком давлении будет оставаться часть влаги, которая спровоцирует коррозионные процессы внутри элементов.

Также не забывайте про герметичность системы. Если ставится отделитель, бывший в использовании, желательно приобрести ремкомплект и поменять уплотнительные элементы. В остальном же данное устройство имеет высокую надежность и эффективность работы, защищая резиновые диафрагмы тормозных камер от пагубного влияния масла, а клапаны – от коррозии и замерзания зимой.

Неисправен он может быть только при разгерметизации. Например, если он начал часто «травить» воздух. В таком случае проблема решается покупкой ремкомплекта. Он включает в себя набор пружин, уплотнительных резиновых колец и манжеты. Кстати, при неисправности последней устройство постоянно «шипит», пропуская часть воздуха наружу под давлением.

Источник статьи: http://fb.ru/article/280013/vlagootdelitel-kamaza-ustroystvo-printsip-rabotyi-naznachenie

Преимущества осушителя воздуха КамАЗ Евро 2:

1. Эффективность осушения. Осушитель воздуха КамАЗ Евро 2 обеспечивает высокую степень осушения воздуха в системе пневматического тормозного оборудования. Это позволяет исключить образование конденсата в тормозных системах и поддерживать их надежную работу даже при длительных периодах эксплуатации.

2. Улучшение безопасности. Осушитель воздуха КамАЗ Евро 2 обеспечивает стабильное давление в системе пневматического тормозного оборудования, что позволяет водителям оперативно и точно управлять автомобилем. Это увеличивает безопасность движения на дороге и сокращает возможность аварийных ситуаций.

3. Снижение износа деталей. Осушитель воздуха КамАЗ Евро 2 не только удаляет влагу из системы, но и фильтрует воздух от различных частиц и загрязнений. Это помогает снизить износ деталей пневматического оборудования и увеличить их срок службы.

4. Экономия ресурсов. Благодаря эффективному осушению воздуха, осушитель воздуха КамАЗ Евро 2 позволяет снизить расход тормозной жидкости и продлить срок службы тормозных колодок и дисков. Это позволяет сэкономить ресурсы и снизить общую стоимость эксплуатации автомобиля.

5. Простота обслуживания. Осушитель воздуха КамАЗ Евро 2 имеет простую конструкцию и обеспечивает удобный доступ к его элементам. Это упрощает процесс обслуживания и ремонта осушителя, что позволяет оперативно устранять возможные неполадки и продлевать срок его службы.

В целом, осушитель воздуха КамАЗ Евро 2 является надежным и эффективным устройством, которое значительно повышает безопасность и эксплуатационные характеристики автомобиля. Он способен обеспечить стабильную работу пневматического тормозного оборудования даже в условиях повышенной влажности и загрязнения воздуха.

Разновидности систем очистки воздуха

Для очистки сжатого воздуха, как для промышленных, так и для бытовых целей, применяется несколько типов влагоотделителей: вихревые, влагомаслоотделители адсорбционные и модульные системы очистки.

Вихревые фильтры

Влагомаслоотделитель вихревого типа имеет цилиндрическую форму (устройство было рассмотрено выше) и очищает воздух за счет его завихрения в камере (стакане). Вихревой маслоотделитель является самым распространенным приспособлением для очистки сжатого воздуха от влаги и частиц смазки.

Влагомаслоотделители адсорбционные

Для удаления из сжатого воздуха масла и влаги используют вещества, обладающие активными впитывающими свойствами, например, селикагель, алюмогель, хлористый кальций
и др. На следующем рисунке показан масловлагоотделитель адсорбционного типа.

Модульные системы очистки

Наилучшие результаты по удалению из воздуха конденсата, частичек масла и пыли обеспечивает модульная система очистки
. Состоит она из нескольких элементов: циклонного (вихревого) отделителя, фильтра тонкой очистки и угольного фильтра. На следующем рисунке показан масловодоотделитель модульного типа.

Описание пневматической тормозной системы Камаз

В основе запуска и остановки пневматической тормозной системы лежит циркуляция сжатого воздуха. Он хранится в специальных цистернах. Циркуляция сжатого воздуха обеспечивается за счет работы компрессора.

Схема работы тормоза выглядит следующим образом:

• Из цистерна при условии повышенного давления в компрессор поступает определенное количество воздуха.
• После того как в действие приводится тормозная система, рабочий момент передается в тормозной кран, который повышает давление в камерах тормоза.
• Они приводятся в действие специальным рычагом, который является ключевым механизмом тормозной системы.
• Когда педаль тормоза опускается, то все детали возвращаются в первичное положение.

Резервный тормоз работает аналогичным образом. Необходимо каждые 4 месяца проводить ТО тормозной системы.

Принцип действия влагоотделителя с РДВ

Принцип работы устройства данного типа практически такой же, как и того, что описан выше. Горячий воздух проникает внутрь радиатора. В нем происходит его охлаждение и осушение. Следующий этап на пути воздушного потока – это спиральный канал, образуемый между корпусом отделителя и РДВ.

Внутри спирального канала происходит очистка воздуха от примесей масла и лишней жидкости. По окончании процедуры воздушный поток отправляется в пневмосистему. В это время конденсат с маслом скапливаются на дне корпуса, клапан открывается, и происходит выброс смеси.

У влагоотделителя с РДВ есть достоинство, заметно отличающее его от классического устройства. Главным отличием является улучшенный процесс удаления конденсата. В стандартном агрегате конденсат удаляется не до конца. Зимой остатки конденсата внутри системы способны привести к быстрому износу и поломке конструкции.

Во влагоотделителе с РДВ во время удаления конденсата проводится продувка, за счет чего удается полностью устранить всю скопившуюся жидкость. Именно поэтому подобные агрегаты считаются наиболее востребованными на рынке.

Рекомендации по эксплуатации и ТО осушителя воздуха

Осушитель в течение всего времени работы не требует специального технического обслуживания, однако с периодичностью не менее одного раза в год необходимо производить замену осушительного патрона. С течением времени адсорбент теряет свои свойства и осушитель начинает работать менее эффективно. Отследить ухудшение работы осушителя трудно, поэтому следует просто менять патрон раз в год или даже чаще (в зависимости от условий эксплуатации).

Замена патрона осуществляется просто: необходимо вывернуть патрон (хватает усилия рук) и удалить старую прокладку, протереть место его установки, установить новую прокладку (желательно смазать ее небольшим количеством масла) и прикрутить новый патрон. При этом работы следует проводить при выключенной подаче воздуха в осушитель (можно дождаться полного заполнения ресиверов и отключения компрессора, или просто отсоединить магистраль со стороны компрессора).

При выходе из строя клапанов осушителя или интегрированного регулятора давления весь агрегат заменяется в сборе. Однако возможно заменить отдельно глушитель, который довольно часто выходит из строя.

При регулярной замене патрона и своевременном ремонте осушитель будет надежно защищать пневматическую систему автомобиля от воды и вызываемых ею негативных последствий.

На все грузовые автомобили Камского производства устанавливается компрессор. КамАЗ 5320 не исключение. Данный элемент не только качает воздух, но и является источником скопления масла и влаги в системе. Поэтому для его нормальной работы устанавливают дополнительно влагоотделитель (КамАЗ). Принцип работы, его устройство и разновидности – далее в нашей статье.

Особенности устройства осушителя воздуха КамАЗ Евро 2:

Осушитель воздуха КамАЗ Евро 2 представляет собой важное устройство, которое используется для удаления избыточной влаги из системы пневматических тормозов грузовых автомобилей КамАЗ. Это позволяет предотвратить образование конденсата и увеличить эффективность работы тормозной системы

Осушитель воздуха КамАЗ Евро 2 состоит из следующих основных компонентов:

Компонент	Описание
Воздушный фильтр	Служит для очистки воздуха от пыли и посторонних частиц перед его подачей в осушитель.
Сепаратор	Разделяет воду и масло от сжатого воздуха, удаляя их из системы.
Сушильный барабан	Происходит дальнейшее удаление влаги из сжатого воздуха с помощью осушительных элементов.
Дренажный клапан	Используется для удаления накопившейся влаги из осушителя.
Обратный клапан	Предотвращает обратный поток воздуха и помогает поддерживать необходимое давление в системе.

Осушитель воздуха КамАЗ Евро 2 работает следующим образом: сжатый воздух поступает в осушитель через воздушный фильтр и проходит через сепаратор, где происходит отделение воды и масла от воздуха. Далее воздух проходит через осушительные элементы, которые удаляют оставшуюся влагу и сушат воздух. Осушенный воздух подается в пневматическую систему тормозов автомобиля, обеспечивая надежное и безопасное торможение.

Осушитель воздуха КамАЗ Евро 2 имеет ряд особенностей, которые делают его эффективным и надежным:

• Высокая эффективность осушения воздуха, что позволяет предотвратить образование конденсата в пневматической системе.
• Простота и удобство обслуживания, благодаря наличию дренажного клапана, который позволяет легко и быстро удалить накопившуюся влагу.
• Долговечность и надежность работы, благодаря использованию качественных материалов и компонентов.
• Совместимость с системами пневматических тормозов грузовых автомобилей КамАЗ.

В заключение, осушитель воздуха КамАЗ Евро 2 является важным компонентом пневматической системы тормозов грузовых автомобилей КамАЗ. Он обеспечивает эффективную работу системы и предотвращает образование конденсата, что повышает безопасность и надежность торможения.

Из чего состоит воздухоотделитель?

Традиционно весь фильтр масловлагоотделитель состоит из направляющего входного канала, куда воздух заходит через пластину и фильтрующую деталь в цилиндрическом корпусе. Через входной патрубок загрязненная воздушная масса подается в цилиндр и направляется по касательной относительно его внутренней стенки. Завихритель придаёт движению центробежный характер, вследствие чего создается высокое давление воздушного потока.

Концентрация заставляет взвешенные частицы в виде конденсата прилипать на стенках, стекая вниз и удаляясь из пневмосистемы через штуцер отвода. Так организуется принцип стабильной работы устройства для предварительной очистки сжатого воздуха. Теперь первично очищенный газ попадает на фильтрующий элемент. Специальный фильтр предназначен для эффективного отделения механических примесей и аэрозолей от газового потока.

Типы и применимость регуляторов давления

Все регуляторы давления можно условно разделить на три категории по типу используемых в них клапанов:

• Регуляторы с тарельчатыми клапанами;
• Регуляторы с шариковыми клапанами;
• Регуляторы с клапанами обоих типов.

На сегодняшний день применение находят все типы регуляторов, однако наибольшее распространение получили регуляторы, в которых используются комбинация из шариковых и тарельчатых клапанов. Обычно, шариковыми выполняются впускной и выпускной клапаны, а тарельчатыми — разгрузочный и обратный клапаны.

Также все регуляторы можно разделить на две большие группы:

• Регуляторы, допускающие установку шумоглушителя;
• Регуляторы без шумоглушителя.

Большое преимущество регуляторов давления заключается в их универсальности. Один и тот же регулятор с одинаковым успехом может применяться практически на всех моделях отечественных грузовиков и автобусов — ЗИЛ, КрАЗ, КАМАЗ, МАЗ, «Урал», ЛиАЗ, ПААЗ и т.д. Однако при установке регулятора на конкретный автомобиль нередко приходится производить некоторые регулировки, что не доставляет проблем опытным водителям.

Модели влагоотделителей КамАЗ евро

Одним из вариантов влагоотделителей является модификация 14.3512010-10. Далее пойдет описание данной модели устройства. Данный отделитель влаги и масла в своей конструкции располагает регулятором давления воздуха. Такому устройству находится применение в пневматической системе торможения различных грузовых автомобилей, общественного транспорта, а именно автобусов или троллейбусов, а также колесных тягачей.

Функциональная часть этого устройства заключается в выделении лишней влаги и масла из сжатого воздуха, а также их сливе из автомобиля, который происходит автоматически. Кроме того, среди функции влаговыделителя расположилось регулирование давления сжатого воздуха, который поступает в автомобильную систему торможения. От предыдущей модели устройство отличается наличием гладкой трубы повышенной длины, которая используется для исключения снижения теплопередачи вследствие засоров, появляющихся в ребрах трубы. Такое устройство полностью соответствует стандарту экологических характеристик Евро-2.

Регулятор давления: давление воздуха всегда в норме

12 Сентября 2014

В грузовых автомобилях используется пневматическая система, которая обеспечивает работу тормозной системы и многих других механизмов. В состав пневмосистемы входит множество компонентов, среди которых особую роль играет регулятор давления. О регуляторе давления, его устройстве, принципе работы, применимости и неисправностях читайте в данной статье.

Назначение и место регулятора давления пневмосистемы

На отечественных и зарубежных грузовых автомобилях широко используется пневматическая тормозная система, которая также снабжает сжатым воздухом и ряд других узлов и агрегатов — систему управления самосвальной платформой, сцепление, звуковой сигнал и т.д. Все эти компоненты построены таким образом, что нормально работают они только в определенном диапазоне давлений, и если давление выйдет за пределы этого диапазона (станет больше или меньше), то их работа станет невозможной. А излишнее повышение давления и вовсе чревато поломками.
