Вездеход Витязь ДТ-30 с торсионной подвеской и сниженным расходом топлива

Модификации

За счет своей конструкции, такой вездеход имеет большой потенциал для модернизации, а также увеличения проходимости и иных технических характеристик. Существует возможность применять «Витязи» с целью монтажа на них специализированного дорожно-строительного оборудования либо как универсальное шасси.

Витязь ДТ-30Э

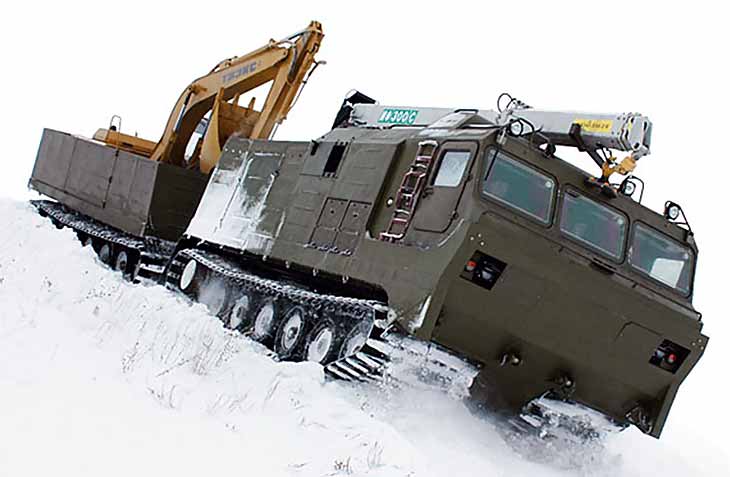

Модель вездехода, на базе которого устанавливается экскаваторное оборудование. Его предназначением считается проведение земельных, а также дорожно-транспортных работ и транспортировка грузов. На такую модификацию вездехода устанавливают сразу 3 аутригера, имеющих автоматическое управление.

Дополнительно повышается уровень грузоподъемности, что позволяет перевозить, кроме грузов, еще и установленное оборудование, массой 12 тонн.

Витязь ДТ-30ПЭ1

Еще одна модификация вездехода, имеющего вид экскаватора для проведения строительных, а также земельных работ и перевозки грузов в болотистой местности. В ней на кузов второго звена устанавливаются откидные борта. Это позволяет транспортировать негабаритные грузы. Дополнительно модель оборудована гидравлическим манипулятором, насосом, а также компрессором и в некоторых случаях сварочным аппаратом.

Стоимость

Минимальная цена новые модели вездехода «Витязь» в кузове ДТ-30 начинаются от 6 миллионов рублей. Максимальная стоимость определяется типом комплектации, а также дополнительно установленного на заводе оборудования. Подержанные машины можно приобрести в среднем за 2,5-4 миллиона рублей. Однако даже б/у варианты полностью оправдывают свою стоимость, благодаря своим эксплуатационным характеристикам.

Болотоход Витязь – это российский вездеход, разработанный для использования в условиях тайги и Крайнего Севера. Это сделало популярным применение такого транспорта крупными нефтяными, а также газовыми компаниями.

Источник

Двигатель

Вездеходы оснащаются четырехтактными V-образными многотопливными быстроходными дизелями жидкостного охлаждения с непосредственным впрыском топлива и наддувом от центробежного нагнетателя. Пуск двигателей осуществляется электростартером от аккумуляторных батарей напряжением 24 В, или пневмопуском сжатым воздухом из баллонов. Комбинированная система подогрева, с принудительной термосифонной циркуляцией жидкости и масла, производит запуск двигателя при температуре окружающей среды до −50°С. Данные снегоболотоходы оснащаются дизельными двигателями с турбонаддувом.

Практическое применение машины

Из видео видно, как вездеход Витязь на севере в условиях вечной мерзлоты, среди бескрайних пустынь с многометровой толщей снега с легкостью преодолевает огромные пространства, доставляя необходимые грузы и оборудование строителям и зимовщикам.

Благодаря уникальной конструкции плоскозвенчатых металлических гусениц, оказывающих минимальное давление на грунт, Витязь был и остается сегодня единственным и уникальнейшим вездеходом.

В 1995 году, во время боевых действий в Чечне, при распутице на дорогах, по которым не могла пройти боевая и обеспечивающая техника, из ленинградского военного округа по воздуху срочно перебрасываются вездеходы Витязь, которые подвозят боеприпасы.

Военные с восторгом констатируют неопровержимый факт: широкая гусеница вездехода оказывает минимальное давление на грунт, тем самым исключается срабатывание взрывателей противотанковых мин.

Витязь гусеничный вездеход, он же амфибия, он же болотоход, использовался при преодолении страшных последствий цунами 2004 года в южном полушарии земного шара, доставляя спасателей, врачей, лекарства, чистую питьевую воду и предметы первой необходимости населению пострадавшего региона.

Машина, напоминающая исполинскую змею при форсировании водных преград в Сибири и в других отдаленных уголках бескрайней России, не оставит зрителя спокойным и равнодушным.

Там, где не пройдут японские, немецкие, корейские или французские внедорожники, спокойно проползет русская гусеница: вездеход Витязь, равного которому лучшие заокеанские умы еще не придумали.

В наше время такую гусеничную технику можно приобрести. Сейчас на рынке представлены основные модели ВИТЯЗЬ ДТ-10П-1, ДТ-30П-1 технические характеристики которых представлены ниже.

Цена одной машины около 6 млн. рублей. На выбор предлагаются транспортеры с двумя отечественными двигателями В-46-5СУ и ЯМЗ-8401.10, а также с американским двигателем от компании Cummins, работающим в паре с английской трансмиссией Allison.

Если задастся вопросом, стоит ли иметь такую машину, то ответ не однозначный. Как правило, такие вездеходы приобретают крупные компании, работающие в дали от цивилизации, на девственных и мало освоенных землях, где без такой техники не обойтись.

Для компаний среднего и мелкого уровня двухзвенные вездеходы Витязь будут не выходы, так как слишком дорогие в эксплуатации и обслуживании. Для таких компаний больше подойдут вездеходы на шинах низкого давления.

Правила эксплуатации

Перед началом движения проверяется заправка топливных баков и радиаторов, а также резервуаров для масла.

Для запуска дизеля В-46-5 используется сжатый воздух, модификация с мотором ЯМЗ-8401 оснащается электрическим стартером. Силовые установки оборудованы автономными подогревателями, позволяющими осуществить запуск при температуре от -50°С. После пуска мотор прогревается до +50…+60°С с одновременным нагревом рабочей жидкости в коробке.

Для изменения направления движения используется рулевое колесо автомобильного или секторного типа, для снижения радиуса поворота — гидравлические цилиндры. Перед водителем находится щиток приборов с контрольными индикаторами и кнопками управления. Перед началом эксплуатации необходимо изучить назначение приборов и контрольных ламп. В случае падения давления масла в системе смазки или в гидравлических контурах дальнейшая эксплуатация вездехода ДТ-30 запрещена.

Для управления оборотами двигателя и тормозами используются педали. Гидромеханическая трансмиссия переключается скорости автоматически, на рулевой колонке предусмотрен рычаг для выбора режима работы. Рулевое колесо управляет бортовыми фрикционами, разворот машины осуществляется подтормаживанием одной из гусеничных лент. В модернизированных машинах используются указатели направления поворота, который включаются отдельным рычагом на рулевой колонке.

Интересные факты о вездеходе Витязь (15 фото)

Интересные факты о вездеходе Витязь расскажут много нового об этом транспортном средстве. Вездеход Витязь – один из самых сильных и мощных вездеходов. Он с легкостью проходит через песок, лес, болото, снег, воду. В экстремальных условиях способен перевозить 30-35 тонн груза. Очевидно, что такое транспортное средство приносит пользу в масштабах всей страны. 15 интересных фактов о вездеходе Витязь :

1. Климатическая устойчивость вездехода превысила все ожидания . Витязь ДТ-30 создан для работы в тяжелых климатических условиях. Им пользуются на Крайнем Севере, Сибири. Он способен выдержать температуру от -50 до +40. ДТ-30 совмещает в себе и грузоподъемность, и грузовместимость.
2. Польза вездеходов для страны уже на протяжении 30 лет видна . Более ста вездеходов «Витязь», служат в России для перевозки груза, такого как: блоки, краны, цистерны. Они служат спасательным группам в экстремальных условиях. Когда происходит стихийное бедствие, нет дорог, вездеход «Витязь» служит большой помощью. Он способен быстро добраться в место бедствия, вывести людей, привести гуманитарную помощь. 2
3. Витязь ДТ-30 – это гусеничная, двухзвенная машина . Его звенья имеют особенность складываться в двух плоскостях. Для этой цели предусмотрено поворотно-сцепной механизм. Эти конструкции позволяют вездеходу делать более плавные движения и иметь хорошую маневренность.
4. Внутренняя конструкция комфортна для работников . Вездеход «Витязь» ДТ-30 состоит из двух цельных звена. Спереди находится зона экипажа, она рассчитана от 4-до 7 пассажиров. В кабине для людей хорошая вентиляция и обогрев. Вторая зона предназначена для груза.
5. В Витязе ДТ-10» части соединены между собой с помощью поворотного устройства . В ДТ-10П обязательно присутствует гребной винт и водомет. Благодаря этому в воде он развивает скорость до 15 метров в секунду.
6. Возможности вездехода преодолевать препятствия впечатляют . ОН способен пройти ров в ширину 4-5 метра, а вертикальную стену 1,5 метра. 6
7. Вездеход «Витязь» делится на несколько классов . На такие как: ДТ-30, ДТ-10, ДТ-10П, ДТ-30П. В классах с буквой «П», предусмотрено плавающие устройство.

   7

8. Создатель машины – ветеран войны . Данные вездеходы начали производиться в 80-х годах. «Витязь» сконструировал ветеран войны – Константин Осколков. На Ишимбайском заводе.

   8

9. Машины ДТ-10 и ДТ-30 являются неотъемлемым атрибутом полярных широт . Они с легкостью преодалевают заметы снега и морозы. «Витязь» оказывает существенную помощь полярным, газовым, нефтяным работникам. Благодаря широкой гусенице весь груз машины равномерно распределен, это дает возможность двигаться быстрей, независимо от состояния дороги.
10. Конструкция гусеницы вездехода создана уникально . Гусеница для вездехода делается из транспортной ленты, ее ширина больше одного метра. Благодаря широкой ленте вездеход бережно передвигается по земле. Несмотря на то, что машина обладает огромным весом, следы на земле после нее не глубокие.
11. Визитная карточка вездехода «Витязь» — высокая скорость . Он развивает ее до 37 километров за час, с весом груза от 10 тонн до 30. Также благодаря дополнительной платформе, для грузов, его масса может быть еще больше.
12. Вездеход оснащен таким образом, что имеет быструю маневренность . Спасатели в экстренных ситуациях пользуются вездеходом «Витязь». С его помощью можно эвакуировать большое количество людей при наводнении, землетрясении, или цунами. Таким способом эвакуировать затрачивается меньшее количество денег и времени, как например, на вертолете. 12
13. С недавнего времени в вездеходе «Витязь» установлен специальный манипулятор . С его помощью машина способна поднять груз со дна моря, или же опустить его туда. Таким способностями обладают лишь некоторые вездеходы.
14. Вездеходы экономят средства страны . В прошлом столетии из-за того, что в России не было специальных машин для прохода по снегам и болотам, страна несла большие материальные потери. Также подобная техника требовалась для укрепления рубежа на севере и востоке. И для разработки вооружений. Была поставленная задача разработать необходимую технику. Вездеходы «Витязь», были одними из первых в России.
15. ОАО «МК Витязь» — занимает лидирующую позицию во всем мире . Как было упомянуто выше, производство вездехода началось в 80-х годах, а точнее в 1982. До 1987 было выпущено серию машин. Данный завод является лидером в мировом масштабе по производству вездеходов, для экстремальных условий.

Особенности

Кроме спасательных операций, ДТ-30 «Витязь» используется и для доставки разнообразного оборудования и спецтехники, к примеру пожарного оборудования, кранов, экскаваторов и прочих машин, которым самостоятельно добраться весьма затруднительно. Машины очень широко эксплуатируются в военных целях, различного рода подразделениями. Все благодаря высокой проходимости. Транспортеры способны преодолевать широкие овраги и рвы, ширина которых достигает до 4 метров, а также могут взбираться на пригорки и склоны высотой до полутора метра.

Конструкция машины обладает рядом особенностей, которые выделяют ДТ-30 «Витязь» среди остального списка вездеходов. Соединительные звенья могут складываться в двух плоскостях, а управление данным процессом возможно непосредственно из кабины водителя. Для того чтобы данные звенья могли без проблем перемещаться друг относительно друга, предусмотрено специальное поворотно-сцепное устройство, с установленными двумя гидравлическими цилиндрами для управления. Они способны значительно улучшить манёвренность движения машины, а также работать по принципу амортизирующих элементов, чтобы обеспечить более плавное движение.

ДТ-30 (Витязь) — это… Что такое ДТ-30 (Витязь)?

Витязь (футбольный клуб, Подольск) — «Витязь» Полное название Футбольный клуб «Витязь» Подольск Основан 1996 Стадион «Труд», Подольск …   Википедия

Витязь (спецподразделение) — Витязь 1 й Краснознаменный Отряд специального назначения «Витязь» внутренних войск МВД России Страна …   Википедия

Витязь (футбольный клуб, Крымск) — «Витязь» Полное название Футбольный клуб «Витязь» (Крымск) Основан …   Википедия

Витязь (хоккейный клуб, Чехов) — Витязь Чехов Страна: Россия Город: Чехов Основан …   Википедия

Витязь Подольск — «Витязь» Полное название Футбольный клуб «Витязь» Подольск Основан 1996 Стадион «Труд», Подольск Вместимость 13000 Президент …   Википедия

Витязь Подольск (футбольный клуб) — «Витязь» Полное название Футбольный клуб «Витязь» Подольск Основан 1996 Стадион «Труд», Подольск Вместимость 13000 Президент …   Википедия

Витязь (корвет — Витязь (корвет, 1862) У этого термина существуют и другие значения, см. Витязь. Корвет «Витязь» …   Википедия

Витязь (футбольный клуб — Витязь (футбольный клуб, Крымск) Витязь Полное название Футбольный клуб «Витязь» Крымск Основан …   Википедия

витязь — См. герой… Словарь русских синонимов и сходных по смыслу выражений. под. ред. Н. Абрамова, М.: Русские словари, 1999. витязь воин, герой; богатырь Словарь русских синонимов …   Словарь синонимов

Витязь (пивоваренная компания) — Связать? У этого термина существуют и другие значения, см. Витязь. ОАО Пивоваренная компания «Витязь» это: 75 млн. литров пива в год; 17,5 млн. литров прохладительных напитков; …   Википедия

Витязь (нефть) — «Витязь» сорт сырой нефти новой марки. Это лёгкая, малосернистая нефть, похожая по качеству на лёгкую сырую нефть из Омана. Нефть сорта «Витязь» получила название от производственно добывающего комплекса «Витязь», в рамках которого на первом… …   Википедия

Стоимость

Минимальная цена новые модели вездехода «Витязь» в кузове ДТ-30 начинаются от 6 миллионов рублей. Максимальная стоимость определяется типом комплектации, а также дополнительно установленного на заводе оборудования. Подержанные машины можно приобрести в среднем за 2,5-4 миллиона рублей. Однако даже б/у варианты полностью оправдывают свою стоимость, благодаря своим эксплуатационным характеристикам.

Болотоход Витязь – это российский вездеход, разработанный для использования в условиях тайги и Крайнего Севера. Это сделало популярным применение такого транспорта крупными нефтяными, а также газовыми компаниями.

Источник

Быстро и комфортно попасть к месту назначения

Скорость передвижения тягача Витязь по суше составляет до 47 километров в час. Через водные преграды он движется со скоростью до 4 километров в час. Вездеход способен преодолевать тридцатиградусные подъемы и спуски, а также выдерживать пятнадцатиградусный крен. Запаса топливных баков достаточно для преодоления расстояния до полутысячи километров. Уютно чувствуют себя в кабине при движении и пассажиры вместе с водителей. Удобные сидения, теплота и комфорт способствуют этому. Им не страшны ни сплошное бездорожье в условиях севера, ни большие морозы. Создатели сумели разработать сложное транспортное средство, которым легко управляет человек.

Наиболее подходящим транспортом для использования в суровых условиях климата Сибири и Крайнего Севера, а также в песках, лесах и бездорожье Дальнего Востока является двухзвенный вездеход «Витязь». Большая грузоподъемность и грузовместимость машины прекрасно сочетается с высокими показателями маневренности и проходимости в дорожных и климатических условиях повышенной сложности. Кроме того, он отлично справляется с ролью амфибии. Снегоболотоход производства ОАО МК «Витязь» создан по уникальной схеме, которая предусматривает прицепное соединение двух сварных герметичных корпусов, именуемых звеньями.

Первое звено представляет собой кабину для экипажа из 4-7 человек, оснащенную автономными системами вентиляции и обогрева, а также отсек для двигателя и трансмиссии. Второй корпус-звено многофункционален – здесь может бить размещен кузов с тентом, кузов платформа для монтажа различного оборудования и др. Кроме того, производитель предусмотрел возможность оборудования первого звена кузовом с тентом или же кузовом-платформой.

Роль силового агрегата вездехода отведена V-образному многотопливному дизельному двигателю с турбонаддувом и непосредственным впрыском топлива, способному работать при температуре окружающей среды от +40 °C до -50 °C. Пуск двигателей возможен двумя способами – при помощи электростартера либо пневмопуском. Возможность запуска двигателя при температуре воздуха до -50 °C обеспечивается комбинированной системой подогрева, посредством принудительной циркуляции масла и жидкости. В качестве опции снегоболотоход может быть оснащен дизельным мотором ЯМЗ-840 или же «Cummins».

Использование четырехступенчатой КПП с гидродинамическим трансформатором обеспечивает плавное изменение крутящего момента, с учетом сопротивления движению. А блокируемый дифференциал позволяет выбрать наиболее подходящий режим движения, в зависимости от дорожных условий. Тормозная система транспортера является практически безотказной, ввиду применения ленточных тормозов плавающего типа с пневмоприводом, а также дублирующих механических тормозов первого звена. При необходимости, производитель устанавливает на вездеход шестиступенчатую коробку автомат.

Одной из главных особенностей транспортера «Витязь» является дистанционно управляемое складывание звеньев в двух плоскостях, которое осуществляется посредством применения дополнительных гидравлических цилиндров. Кстати говоря, данные пневмоцилиндры с принудительной блокировкой используются также, в качестве вспомогательных поворотных механизмов, что значительно увеличивает маневренность машины. Таким образом, вездеход с легкостью может преодолевать рвы шириной до 4 метров и 1,5-метровые стенки. Благодаря использованию четырех резинометаллических гусеничных обводов, удельное давление на грунт существенно уменьшатся и соответственно, увеличивается проходимость снегоболотохода. Независимая торсионная подвеска мягких опорных катков обеспечивает более мягкое движение машины. Для смягчения ударов и рывков в различных элементах ходовой части используется резина и полиуретан, что в большой степени увеличивает ресурс механизмов.

Ввиду своей высокой проходимости и многофункциональности, вездеходы «Витязь» большой популярностью пользуются при проведении различных спасательных операций в экстремальных условиях, ставших следствием стихийных бедствий. В условиях снежных заносов, наводнений, завалов, бездорожья транспортеры применяются для эвакуации пострадавших и доставки спасателей, продовольствия, медикаментов и оборудования.

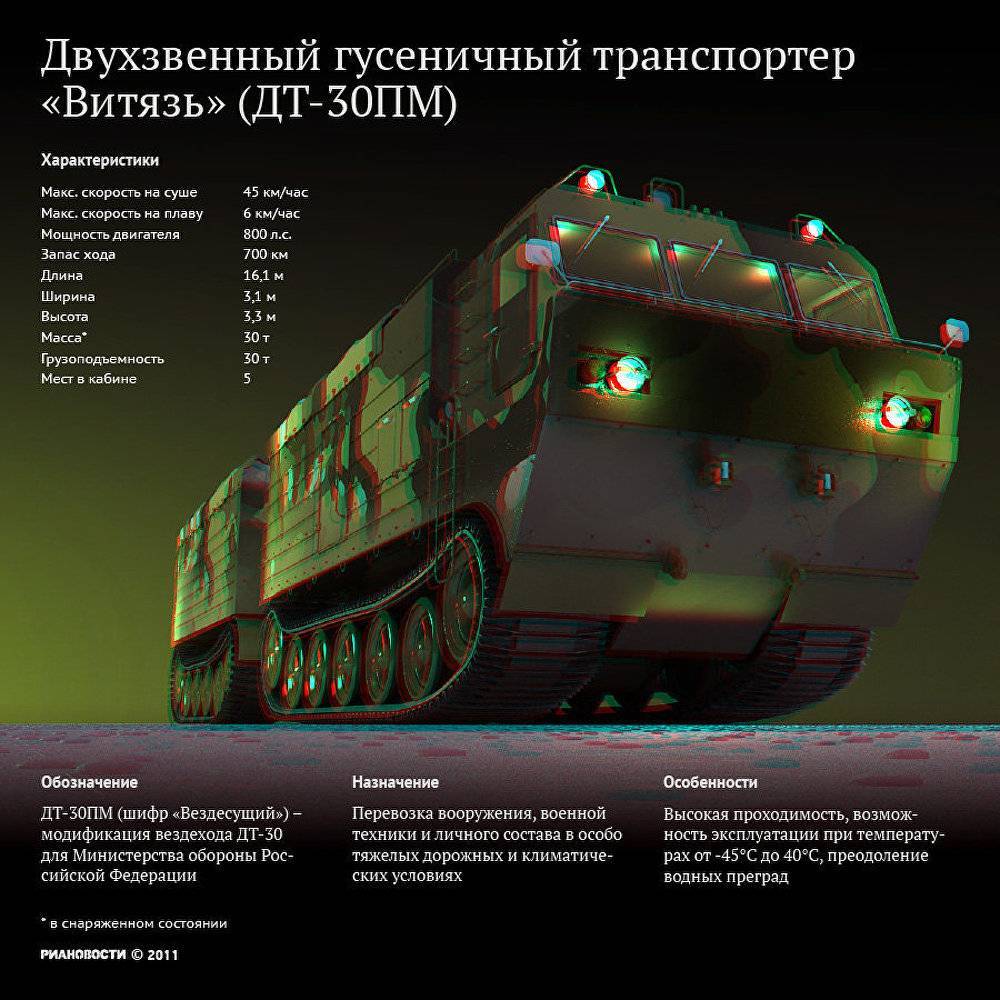

Базовые технические характеристики вездеходов «Витязь»: снаряженная масса – 28 т; грузоподъемность – до30 т; максимально возможная длина перевозимого груза – 6 м; количество мест для экипажа – 4-7 чел.; мощность двигателя – 710 л. с.; запас хода без дозаправки – 500 км;максимальная скорость по суше – 37 км/ч; максимальная скорость по воде – 4 км/ч

Как устроен вездеход

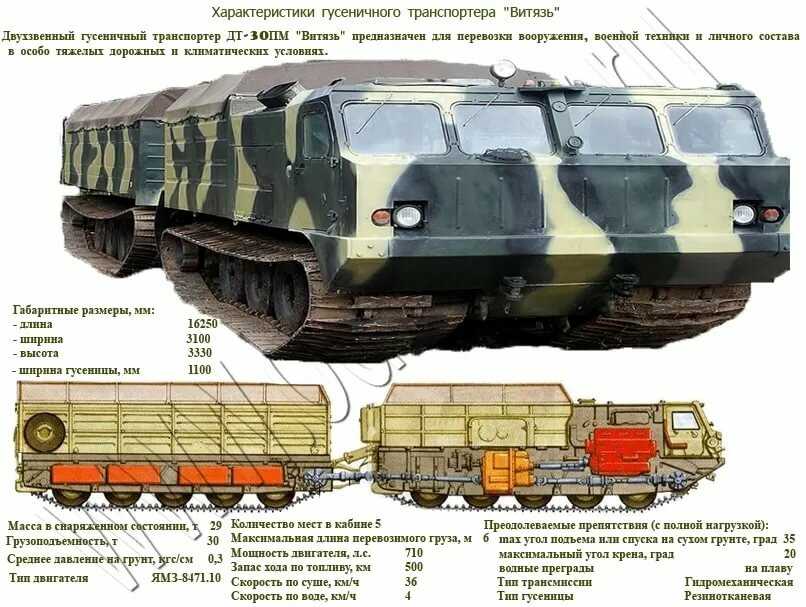

Вездеходы семейства «Витязь» отличаются оригинальной компоновкой, состоят из двух сочлененных цельнометаллических звеньев соединенных между собой по прицепной схеме. Первое звено предназначено для экипажа и оснащено автономными системами обогрева и вентиляции, в нем расположена кабина водителя и пассажирский отсек вместимостью до 7 человек включая водителя. Сразу за кабиной располагается моторно-трансмиссионный отсек. Второе звено кузова, соединенное при помощи специального поворотно-сцепного устройства представляет собой грузовую платформу закрытую брезентовым тентом.

Поворотно-сцепное устройство

Поворотно-сцепное устройство (ПСУ) снабжено двумя гидроцилиндрами управления, при помощи которых водитель может управлять складыванием звеньев в двух плоскостях – горизонтальной и вертикальной. Благодаря такой конструкции вездеходы «Витязь» обладают потрясающей проходимостью и способны преодолевать препятствия высотой до 1,5 метров и шириной до 4 метров. Гидроцилиндры вертикального складывания являются: амортизаторами — обеспечивают высокую плавность хода при движении; устройством принудительного складывания звеньев в вертикальной плоскости — позволяют преодолевать вертикальные стенки высотой до 1,5 метров. Возможность принудительного блокирования гидроцилиндров вертикального складывания позволяет переезжать рвы шириной до 4 метров. Обеспечивая взаимный поворот звеньев в продольно-вертикальной плоскости, ПСУ позволяет гусеницам транспортера иметь максимальное сцепление с грунтом.

Двигатель

Вездеходы «Витязь» в зависимости от модификации комплектуются различными дизельными двигателями с турбонаддувом, такими как В46-5СУ, ЯМЗ-8401.10, а так же двигателями американской фирмы Cummins Inc совместно с английской 6-ступенчатой автоматической трансмиссией Allison. Пуск двигателей осуществляется электростартером от аккумуляторных батарей напряжением 24 В, или пневмопуском сжатым воздухом из баллонов. Комбинированная система подогрева, с принудительной термосифонной циркуляцией жидкости и масла, позволяет производить запуск двигателя при температуре окружающей среды до −50°С.

Трансмиссия

Трансмиссия вездеходов «Витязь» либо гидромеханическая 4-скоростная полуавтоматическая, либо 6-скоростная автоматическая в зависимости от двигателя. Торможение осуществляется благодаря ленточным тормозам плавающего типа с пневмоприводом, а так же при помощи дублирующего механического привода управления тормозами переднего звена. Четырехскоростная коробка передач с блокируемым дифференциалом позволяет выбрать оптимальный режим движения транспортера в любых дорожных условиях. Для эффективной передачи мощности на каждом звене расположено по два планетарных бортовых и по одному коническому редуктору с блокируемым дифференциалом. В вариантном исполнении транспортеры «Витязь» оснащают шестискоростной автоматической гидромеханической трансмиссией фирмы «Allison».

Ходовая часть

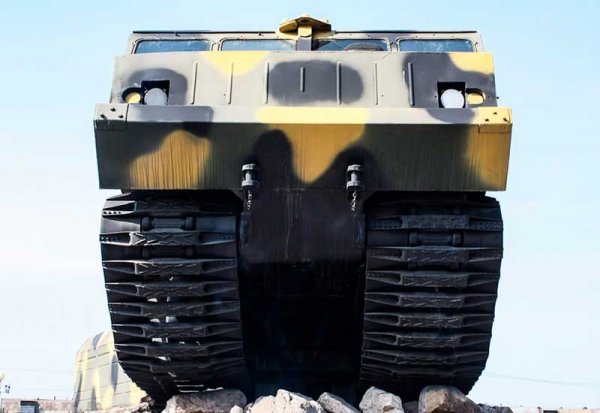

Вездеходы «Витязь» приводятся в движение при помощи 4 широких резинотканевых гусеничных обводов с металлическими грунтозацепами. Эти гусеницы обеспечивают высокую проходимость, а так же низкое давление на грунт, обеспечивая экологическую безопасность по воздействию на почвенно-растительный покров без срыва и разрушений. Мягкость движения вездеходов достигается благодаря независимой торсионной подвеске оригинальных опорных катков с губчатым наполнителем, ведущим колесам с полиуретановым покрытием, а так же резиновым элементам в ходовой части. Ведущие и направляющие колеса покрыты специальным полиуретановым покрытием, в ходовой части используются резиновые элементы — все это демпфирует рывки и удары, обеспечивает плавность хода при движении машины, увеличивая ресурс ходовой части и трансмиссии в целом. Конструкция ведущих колес предотвращает обледенение узлов ходовой части при отрицательных температурах. Шаг расположения поперечин подобран для эффективной самоочистки от грязи, снега и льда элементов ходовой части транспортера.

Особенности

В плане конструкции, они обладают значительными возможностями по потенциальному модифицированию, что дает возможность применять их, в том числе, в качестве шасси при монтировании технологического и специфического оснащения. Их активное применение дает возможность:

1. самым кардинальным образом изменить алгоритм проведения работ;
2. сделать все модели от данного концерна полностью независимыми от любых погодных условий;
3. значительно снизить растраты на постройку объектов в самых разных, в том числе и труднодоступных, местностях.

Показатели гусеничного двигателя, в сочетании с:

• вполне реальной способностью преодолевать любые водные преграды на плаву;
• максимально быстрыми показателями маневрирования в любых условиях,

дают возможность считать их действительно непревзойденными снегоболотоходными устройствами. Именно любые модели «Витязь» в состоянии, без какой-либо разведывательной операции и инженерного оснащения пути передвижения, преодолевать значительные территории, которые остаются плохо доступными для остальных средств передвижения наземного типа.

https://youtube.com/watch?v=T-8m1_nK0_w

Оптимальное соединение в одном средстве передвижения таких параметров, как:

• повышенная степень проходимости;
• высокая маневренность;
• скорость при передвижении;
• значительный запас хода;
• способность поднимать значительные грузы;
• «умение» плавать;
• способность преодолевать препятствия и водные преграды с полноценной загрузкой;
• универсальность;
• большой набор дополнительных функций

дают возможность утверждать, что вездеходы от ОАО МК «Витязь» не имеют конкурентов и аналогов на сегодняшний день. В связи с этим, хотелось бы рассказать об одной модификации, которая является наиболее известной.
