Трактор ВТ-100 технические характеристики, особенности устройства и цена

Технические характеристики трактора

Высокоэнергонасыщенный трактор ВТ 100 быстро завоевал рынок сельхозтехники – на это повлияла низкая цена отечественной модели, значительная проходимость, работоспособность и выносливость. Принадлежность к четвертому тяговому классу позволила ему выполнять достаточно энергоемкие работы. В результате рационального соотношения веса и мощности, использования переменной балластировки тяговые характеристики обеспечили устойчивую эксплуатацию с крюковым усилием до 50 кН.

Трактор ВТ 100 сконструирован с традиционной для данного типа техники формой: с передним размещением силового агрегата, симметричной кабиной с 2-сторонним выходом и задним месторасположением бака для горючего.

Трактор ВТ 100 имеет высокие тяговые характеристики, обусловленные использованием 4-цилиндрового, 4-тактного дизельного двигателя марки Д-442-24И с турбонаддувом и возможностью регулирования технико-эксплуатационного усилия на 2 нагрузки: 120 л.с. – для функционирования в тяговом режиме и 150 л. с. – для эксплуатации с приводом от ВОМ.

Надежная механическая трансмиссия ВТ-100 позволяет работать с наименьшими силовыми потерями. Трактор оснащается принудительной смазочной системой, 5-ступенчатой КПП с зубчатыми колесами постоянного зацепления, дифференциальным пневматическим устройством поворота и ходоуменьшителем.

Модель ВТ-100 имеет усиленную балансировочную ходовую систему с двумя ленточными гусеницами (радиус пальца 12,5 мм), гидравлическими амортизаторами и натяжителями, отличается достаточной плавностью движения и низким давлением на грунт.

Особенности устройства и эксплуатации

Техника поставляется с многофункциональной каркасной кабиной, которая защищает оператора в случае опрокидывания трактора. Этому также способствует минимальная деформация кузова при перевертыше машины. Кроме того, отметим высокий уровень герметизации и звукоизоляции кабины, с целью обеспечения уюта и комфорта. В результате в салоне почти не слышно внешних шумов и посторонних звуков, а также вибраций. За счет этого оператор имеет возможность ощутить удобство пользования, он меньше устает, его ничто не отвлекает, и он может гораздо лучше сконцентрироваться на выполнении той или иной задаче. Таким способом конструкторам удалось повысить производительность труда. Чтобы удобно забираться в кабину, а также выходить из нее, для этого предусмотрен широкий дверной проем и несколько ступенек с антискользящим покрытием. Среди немаловажных элементов, повышающих качество обзорности, отметим широкую площадь остекления и противосолнечные козырьки, защищающие от попадания ультрафиолетовых лучей. Помимо этого, особого внимания заслуживают функции вентиляции и отопления салона, а также регулировки сиденья и рулевой колонки

Салон охлаждается и отапливается достаточно эффективно и быстро, что очень важно в морозную или чрезвычайно жаркую погоду. Что касается передней панели, на ней эргономично расположены органы управления и приборы, отвечающие за настройку компонентов, рабочих органов и подвижных (навесных) частей трактора.
Машина оснащена многоступенчатой коробкой передач, которая работает быстро и информативно, без высоких потерь мощности ДВС

Принудительная система смазки повышает выносливость КПП, которая благодаря этому работает значительно дольше. Пятиступенчатая КПП имеет шестерни с постоянным зацеплением. Также в конструкцию входит планетарный поворотный механизм с конечными передачами и пневмосервированием. В целом, переходы между повышенными или пониженными скоростями не сопровождаются ни подергиваниями, ни проскальзываниями, ни рывками при переключениях.
Машина получила гусеничную ходовую часть балансирного типа. Такая компоновка обеспечивает высокую курсовую устойчивость машины, особенно при движении по неровной дороге. Таким образом, это стало одним из элементов улучшения внедорожных возможностей. Полноприводная схема работает безупречно, и позволяет в полной мере раскрыть потенциал гусеничного шасси. В результате появилась возможность передвигаться по раскисшим грунтам, скользким снежным дорогам и высоким сугробам, а также преодолевать колеи, броды и 30-процентные подъемы. Не смотря на небольшую максимальную скорость, машина обладает высокими тяговыми характеристиками.
Высокие тяговые характеристики обеспечиваются благодаря мощной и тяговитой силовой установке дизельного типа. Так, силовая отдача мотора составляет 120 л. с. в тяговом режиме и 145 л. с. в приводном режиме. При этом запас крутящего момента составляет 35%. Двигатель удалось хорошо адаптировать к низкотемпературным нагрузкам, и благодаря этому можно не опасаться за технические проблемы, которые могли бы возникнуть с ДВС при эксплуатации в северных регионах России. Специально для этого мотор получил специальную систему обогрева, а также предпусковой подогреватель и другие вспомогательные компоненты для бесперебойного запуска мотора, а также его надежного функционирования при многосменном режиме работы.
Трактор ВТ-100 удобно не только эксплуатировать, но и обслуживать. Так, благодаря откидной крышке капота машине не доставит проблем в процессе замены и установки новых компонентов – это касается как элементов цилиндропоршневой группы, так и заправочных жидкостей и других расходных материалов. Более того, ради повышения ремонтопригодности разработчики решили унифицировать машину с другими моделями Волгоградского завода. Взаимозаменяемость деталей позволяет использовать другой трактор марки ВТ в качестве донора. Это в какой-то мере не только улучшает ремонтопригодность, но и значительно снижает стоимость владения гусеничным трактором ВТ-100.
Трактор ВТ-100 можно оснастить валом отбора мощности с диапазонами скорости в пределах 540-1000 об/мин. В передней части машины устанавливаются съемные балансировочные грузы. Для адаптации к промышленным операциям машину следует оснастить бульдозерным отвалом Д3-42 с грузоподъемностью 800 кг. Ширина отвала составляет 2560 мм, а высота – 800 мм. Из наиболее популярных сельскохозяйственных опций отметим гидрофицированное оборудование, рассчитанное на работу с тракторами 3-й и 4-й тяговыми категориями. Некоторые опции устанавливаются впереди, а другие – в задней части трактора.

Устройство

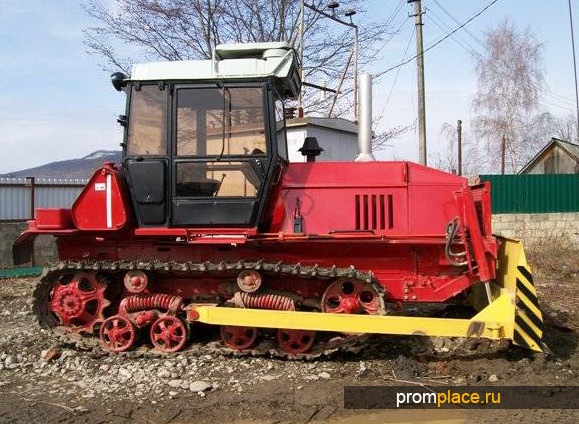

Многочисленные фото свидетельствуют, что трактор ВТ 100 характеризуется оригинальным дизайном кабины. Герметизированная вибро- и шумоизолированная 2-местная кабина оборудована рациональной поверхностью сдвоенного остекления и большой степенью обзора. Она оснащена калориферным обогревателем, шторкой от солнца, пантографным омывателем стекла и прочими элементами комфортности.

Салон обшит шумопоглащающими материалами, под ногами имеется многослойный виброизолирующий коврик, двери – с пневматическим фиксатором. Вверху кабины имеется водоиспарительный воздухоохладитель с возможностью регулировки воздушного распределения и большим уровнем отчистки. Регулируемые кресла оборудованы подрессоренным механизмом. Панель приборов, включающая в себя пульт контроля, педали и механизмы управления, произведена согласно нормам эргономики и производственной эстетики.

Крышка дизельного отсека имеет каркасно-панельное устройство из 2-х шарнирно соединенных между собой элементов. Возможность запрокидывания капота способствует отличной доступности силового агрегата и охладительных радиаторов.

Высокая энергонасыщенность, использование 2-уровневого дизеля – для эксплуатации в тяговом и приводном режимах, 2-скоростного ВОМ, гидро- и навесного оборудования, комплектация ходоуменьшителем или обратным редуктором, а также комфортабельные характеристики кабины обеспечивают данной модели трактора существенную универсальность как в сельскохозяйственном производстве, так и в других отраслях.

Наличие видео презентаций на тему Трактор ВТ 100 позволяет визуально ознакомиться и оценить его дизайн, высокие эргономичные и эксплуатационные качества, а также широкий ряд модификаций.

Назначение трактора Т-100

Основной сферой применения трактора Т-100, планируемой разработчиками, была работа в сочетании с бульдозером Д3-53, однако позднее оборудование для бульдозера модифицировали гидравлической системой. К модели бульдозера Д3-54 (более совершенной версии, последовавшей за Д3-53) было выпущено множество дополнительного оборудования, например, кусторез, устройство для выкорчевывания пней из земли, удалитель камней, разрыхлитель почвы, углубители почвы и другое.

Трактор Т-100 также выполнял функцию укладчика труб и в некоторых случаях – подъемного крана. Таким образом, назначение трактора было более промышленным, чем бытовым.

Для посадочных и колхозных работ в то время применялись более легкие, маневренные модели, управление которыми мог освоить любой человек. Благодаря тяжелому весу в 11 100 кг. техника использовалась в лесохозяйственных работах, на строительстве, на промышленных предприятиях.

Модельный ряд и модификации т100

Уровень технических возможностей трактора Т100 позволил производителю выпустить 22 модификации на базе флагманской модели. В модельный ряд вошли следующие образцы техники, ставшие впоследствии популярными:

Т-100М – модель, которую официально называют базовой, не имела гидрообрудования и не была рассчитана на установку навесок заднего типа;
Т100МГС – с гидроооборудованием и задней системой навешивания оборудования, хвостовик ВОМ, основное назначение – сельскохозяйственное;
Т100МГП- с гирооборудованием и передней системой навесок, имеется жесткая сцепка, хвостовик ВОМ, основное назначение – промышленное;
Т100МБ – основное назначение – болотоходный, увеличена общая площадь гусеничного полотна;
Т100МБГ – болотоходный вариант Т100МГП;
Т100Т – основное назначение – работа с трубоукладчиком (навесные системы отсутствуют);
Т-100МГП-1 – облегченный капот, отсутствие кабины, модификация МГП100;
Т-100МЗ – аналог Т130;
Т-100МЗБ – основное назначение болотоходное, аналог Т130;
Т-100МЗГП – последняя модификация в модельном ряду. Была оснащена гидравликой для упрощения процесса поворота, более легкая в управлении.

Основные неисправности и ремонт

При управлении гусеничным трактором Т-100 оператор может столкнуться с различными неисправностями. В списке далее указаны наиболее частые проблемы и способы их устранения:

работа двигателя с перебоями (не прогрет, нехватка топлива, засор топливопровода и фильтра – прогреть двигатель, проверить уровень топлива, заменить фильтр, прочистить топливопровод);
стук двигателя (регулировка зазора клапанов);
дымный выхлоп (плохое топливо, попадание в топливо воды, холодный двигатель – прогреть, заменить топливо);
повышенный расход масла (регулируется расположение поршневых колец, устраняется течь масла);
неисправности карбюратора (выполняется регулировка, отладка);
буксование муфты сцепления (необходимо промыть фрикционные накладки керосином);
нагрев тормозных лент или не рабочий тормоз при нажатии (ремонт: регулировка тормозов, промывка бортовых фрикционов без включения).

Волгоградский тракторный – наибольший Российский поставщик гусеничной техники. Без их использования невозможно продуктивно культивировать поля и выращивать многие культуры. Для реализации вышеуказанных задач сельскохозяйственная отрасль нуждается в наличии обширного парка выносливой сельхозтехники. В соответствии с развитием аграрных технологий и повышенных требований к производственным факторам ВгТЗ перешел к выпуску современной модели ВТ-100, коренным образом отличающейся от своего предшественника.

Гусеничный трактор ВТ 100 представляет собой безрельсовый тягач, обеспечивающий тяговое усилие для выполнения наиболее важных сельскохозяйственных операций, связанных с обработкой почвы: пахоты, передвижения несамоходных навесных и полунавесных агрегатов и прицепной техники.

Особенности эксплуатации и обслуживания

Эксплуатация трактора Т100 должна производиться по универсальным правилам (подходят для всех гусеничных тракторов):

управляйте техникой только сидя на месте оператора;
залезайте в кабину только в положенном месте, держась за ручку возле двери кабины и ставя ногу на специальную боковую платформу;
перед началом работы убедитесь, что на траектории движения трактора нет посторонних объектов;
чтобы остановить устройство, воспользуйтесь тормозами, предварительно переведя рычаг КПП в нейтральное положение, и только затем включив тормоз;
опустите навесные орудия после остановки трактора;
для поддержания гусеничных механизмов в надлежащем состоянии используйте специальное масло/консистентную смазку;
в целях безопасности оператора контроль натяжения гусеницы проводится визуально, на небольшом расстоянии от трактора

Техническое обслуживание гусеничного трактора Т-100 выполняется согласно схеме:

первое обслуживание через 7 рабочих часов (в конце смены);
далее через 120, 180, 240, 300, 360, 400 часов.

Действия, которые выполняются оператором при ТО:

регулировка муфты сцепления;
регулировка педалей тормоза;
очистка наружной поверхности рабочих узлов;
замена фильтров топлива;
регулировка гусениц (степень натяжения).

При консервации трактора на зимнее/сезонное хранение выполняют следующие действия:

слить охлаждающую жидкость;
слить отстой топлива;
все остальные жидкости (из резервуара стеклоочистителя, конденсат воздушного баллона);
рычаги управления переместите на нейтраль;
выключите батарею аккумулятора;
под трактор установите подкладки (лежни), чтобы гусеничная часть не соприкасалась с землей.

Технические характеристики

Отличительными особенностями трактора Т100 стали: более мощный улучшенный двигатель с высоким крутящим моментом, а также функция легкого запуска за счет наличия двигателя П-23. Часть произведенных машин до настоящего времени используется в России, Белоруссии, Украине. Стоимость данной модели колеблется от 150 до 300 тысяч рублей (от 250 до 470 тысяч гривен).

Вес и габариты Т100

Длина Т-100 составляет 4255 мм., высота 3059 мм., ширина 2460 мм.
Создаваемая трактором колея – 1880 мм., клиренс 31,1 см.
Тяговое усилие на умеренной скорости – 6000 кг., на первой передаче – 9500 кг., на пятой передаче 2000 кг.
Чем большую скорость развивает машина, тем больше понижается тяговое усилие.
Вес Т-100 составляет 11100 кг.

Тип двигателя

Марка двигателя трактора Т100 – Д108, дизельный.
Четырехтактный, на 4 цилиндра, камера сгорания нераздельного типа.Камера сгорания располагалась в поршне двигателя.
Мощность трактора составляла 108 л.с при частоте оборотов коленвала в 1070 об/мин.
Объем цилиндров 15,53 л.
Масса двигателя – 2100 кг.

Чтобы дизельный двигатель легко запускался в холодное время года, при минусовых температурах, инженеры оснастили машину двигателем П-23, работающим от электростартера.

Емкость топливного бака на устройстве – 235 л. Масляный фильтр оснащен реактивной центрифугой. Пуск устройства стал более легким из-за понижения степени сжатия топлива. Величина крутящего момента была повышена до 82 кГм.

Коробка передач трактора Т-100

механическая;
пять передач переднего, четыре заднего хода;
трехходовая;
реверсивная;
коническая центральная передача;
ведущая шестерня собрана в блок с нижним валом;
тип крепления ведомой шестерни – к валу центральной передачи;
поворотные муфты сухие, многодисковые.

Диапазон скоростей трактора Т-100 составлял от 2 до 10 км/час при движении вперед, от 2,8 до 7,6 км/час при движении назад.

Трансмиссия и ходовая часть

Сцепление: сухое, два ведомых диска. Механизм управления сцеплением: рычажно-кулачковый. Сцеплением можно было управлять из кабины водителя с помощью рычага.

Ходовая часть полужесткого типа. Механизм ходовой части включал гусеничные тележки (2 ед.), балансир и сами гусеницы. Гусеничная цепь приводилась в движение колесом натяжения и специальным механизмом.

Кабина

На момент начала выпуска (60-е годы) кабина трактора Т-100 была одной из самых удобных среди устройств аналогичного назначения и тягового класса. Мягкое сиденье оператора, освещение, вентиляция – всё это делало работу оператора трактора комфортной. Небольшим недостатком современники считают шум воздуха в кабине, вызванный принудительной системой вентиляции.

Управление трактором Т-100

Торможение трактора производилось за счет бортовых тормозов. Вхождение в поворот обеспечивали бортфрикционы и тормоза. При управлении машиной водитель ощущал довольно сильную вибрацию, что было обусловлено типом подвески и наличием гусеничной ленты, а не колес.

В сельском хозяйстве модель не нашла широкого применения из-за малой развиваемой скорости, а вот в промышленности «сотка» получил признание как раз из-за веса и плавного режима движения.

Назначение

Трактор ВТ-100 агрегатируется с большим количеством навесного оборудования, благодаря которому является востребованным в разнообразных сферах сельского хозяйства. В частности, это может быть окучивание, боронование, культивация, вспахивание грунта, а также междурядная обработка, работа на бездорожье, в глубоком снегу и т. д. В высококлассных возможностях трактора ВТ-100 можно убедиться благодаря тому, что к нему можно подсоединить навесные, полунавесные и прицепные орудия, а также специализированное оборудование пассивного и активного типа. Благодаря тем или иным опциям можно трактор может принять активное участие в дорожных и строительных операциях, погрузочно-транспортировочных мероприятиях, а также в мелиоративных работах. Кроме того, машину можно оснастить сварочным оборудованием.
На базе одноименного аппарата изготовлены несколько версий для определенных задач. В частности, наибольшую популярность получили пропашная и болотоходная модификации. Также машину можно дополнительно укомплектовать ходоуменьшителем и реверсивным редуктором.

Фото

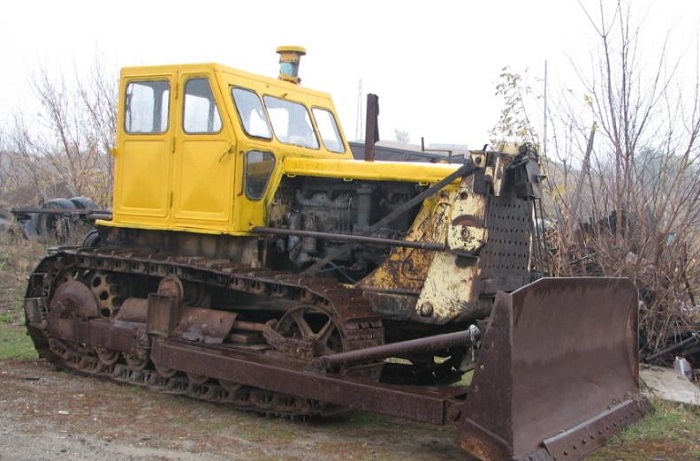

Трактор Т-100, получивший среди пользователей короткое звучное прозвище «сотка» – одна из наиболее популярных моделей гусеничных тракторов, выпускавшихся в советское время. Выпуск модели приходился на 1963-1983 годы. Завод-производитель: Челябинский тракторный завод. Прототипом Т-100 послужил трактор Т108, проходивший на производстве под названием Т100М.

Устройство обладает широким профилем использования, агрегатируется со множеством видов дополнительной техники, например, с бульдозерами, саморазгружающимися прицепами тяжелого типа, кранами, катками, скреперами. Т-100 может работать и с обычным сельскохозяйственным оборудованием, таким как борона, сеялка, картофелекопатель и прочее.
