Квадроцикл из оки своими руками
Силовым агрегатом для моего самодельного квадроцикла стал мотор от автомобиля «Ока» — 32-сильный, двухцилиндровый, четырёхтактный, жидкостного охлаждения. И если для автомобиля его мощности часто оказывалось маловато, то для квадроцикла должно было хватить с лихвой.
Рама машины — пространственная, сварная. Основные её элементы (две пары лонжеронов: верхняя и нижняя) выполнены из круглых труб типа ВГП-25 (водогазопроводных диаметром 25 мм с толщиной стенки 3,2 мм), вспомогательные (подкосы, поперечины и пр.) — из ВГТ-20. Лонжероны — гнутые: нижние в горизонтальной плоскости, верхние — в вертикальной. Изгибал трубы на трубогибе, «на холодную». Проушины (пары ушек) для крепления рычагов и амортизаторов подвески приваривал к раме сразу, а различные кронштейны — по мере монтажа узлов и агрегатов (по «месту»).
Трансмиссия вездехода — своеобразная. Хотя машина полноприводная, но раздаточной коробки в ней нет. Как известно, в «Оке» двигатель расположен поперёк, а на квадроцикле он установлен вдоль. Это позволило направить выходные валы из коробки перемены передач (КПП) не на правое и левое колесо (как в автомобиле), а на передний и задний мосты. Вот только сам силовой агрегат, сблокированный с «корзиной» сцепления и КПП, пришлось сдвинуть относительно продольной плоскости симметрии немного влево, чтобы уменьшить горизонтальный угол продольных шарнирных валов трансмиссии. Ну а их вертикальные углы оказались при этом незначительными.
Скомпонована трансмиссия из агрегатов различных отечественных автомобилей, в основном «вазовских» моделей. Но и готовые промышленные агрегаты тоже пришлось дорабатывать. Например, из КПП (от «Оки») для обеспечения оптимальной (уменьшенной) скорости и повышения крутящего момента удалил главную зубчатую пару и заменил её на цепную передачу. Шток переключения передач тоже сделал другой — удлинённый, с выпусками на обе стороны КПП. Шток может фиксироваться в трёх положениях: для включения 1-й и 2-й передач, 3-й и 4-й и задней. Рычаг выбора этих положений находится с правой стороны, а рычаг переключения скоростей — с левой.
Межколёсные редукторы — от задних мостов вазовской «классики», только их полуоси вместе с «чулками» удалены и заменены на валы со ШРУСами от переднеприводных моделей. ШРУСы в качестве шарниров использованы и в остальных промежуточных валах трасмиссии.
Пониженных передач и блокировки дифференциалов нет.

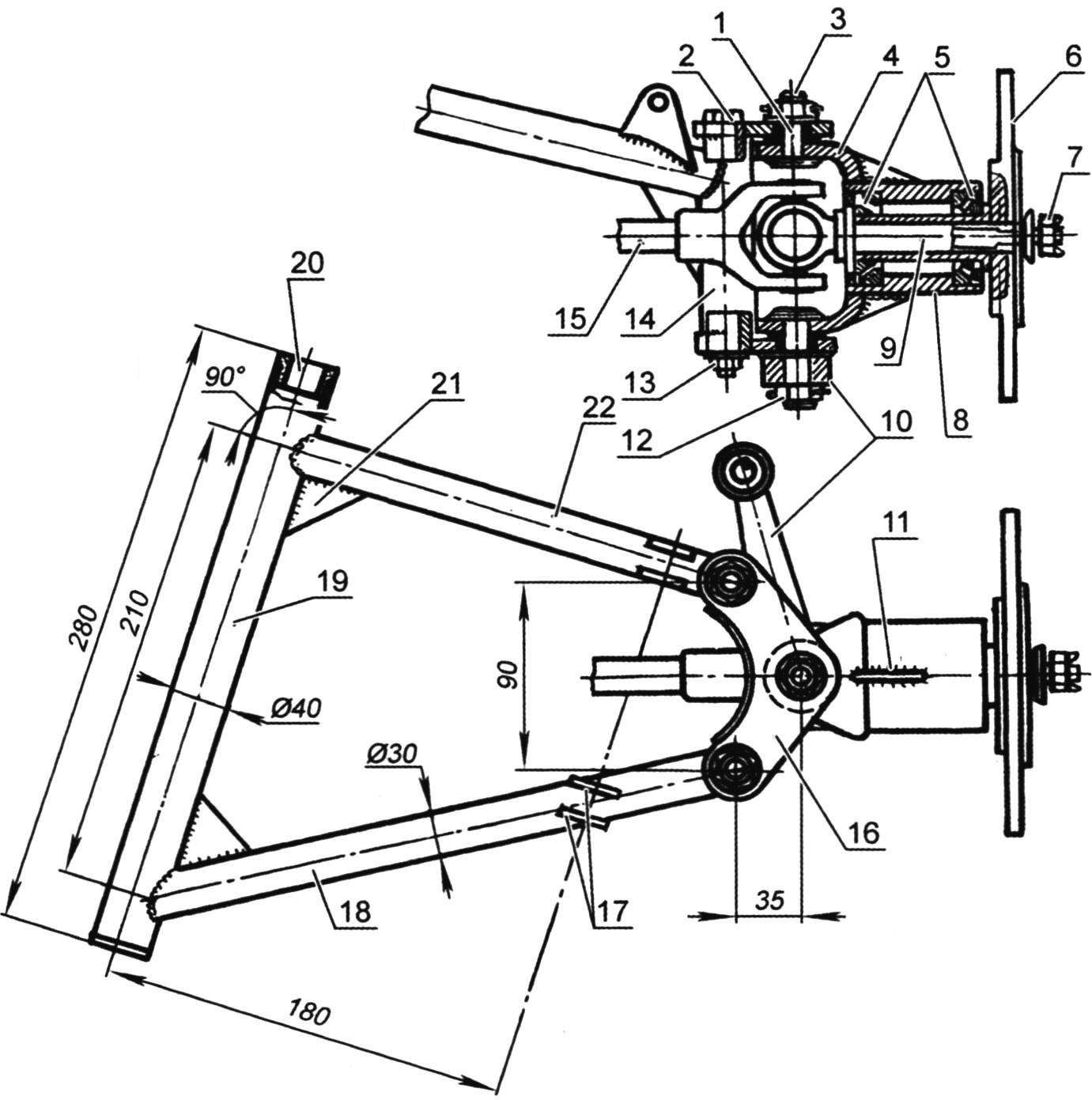

Рулевое управление — мотоциклетного типа (рычаг и вал) вверху и автомобильного типа (с рулевыми тягами) — внизу, только упрощённое, без рулевого механизма, с одной сошкой. Руль сначала использовал от мотоцикла «Минск», с диаметром трубы 22 мм, но он оказался немного тонковат. Позднее нашёл и поставил от мотоцикла «Урал». Рулевой вал — из трубы диаметром 20 мм и толщиной стенки 2,8 мм. На нижнем конце он имеет ограничитель хода. Внизу вал опирается на упорный подшипник, а в срединной части поворачивается в разъёмном капроновом кронштейне-втулке.
Сошка изготовлена из стального листа толщиной 8 мм по форме, напоминающей букву «Т». У края «стойки» выполнено отверстие диаметром 20 мм — в него вставлен и приварен рулевой вал, а в ушках — конические отверстия под шаровые наконечники рулевых тяг. Эти отверстия усилены подходящими приваренными шайбами. Ушки сошки немного загнуты вниз, чтобы они были почти параллельны тягам.
Колёса квадроцикла — 15-дюймовые, от автомобиля «Шевроле-Нива». Шины с соответствующим посадочным диаметром размерами 205/70 (ширина/ высота в процентах от ширины) с внедорожным рисунком протектора. Диаметр обкатки колеса — около 660 мм.

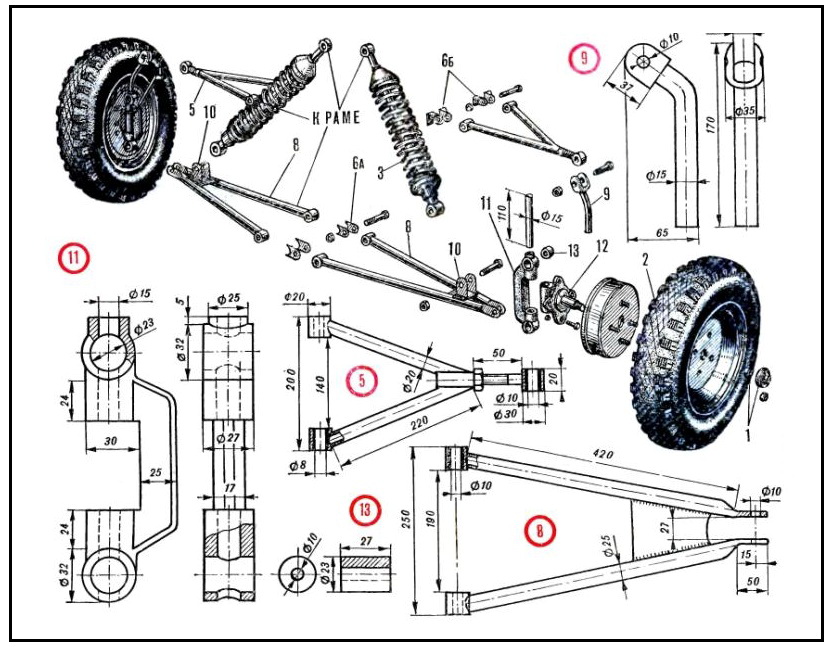

Подвески колёс — независимые, на двух треугольных поперечных рычагах каждое (верхнем и нижнем) с амортизаторами от автомобиля «Ока» (передними). Рычаги сварены из круглых труб типа ВГП-20. Упругие элементы (пружины) и амортизаторы — от автомобиля «Ока
» (задние). В колёсные концы передних рычагов вварены ступицы колёс и поворотные кулаки — от автомобиля ВАЗ-2109. И те и другие пришлось доработать. В ступицах установил шпильки под колёса от «Нивы», а в передних кулаках — самодельные поворотные рычаги.
Глушитель — самодельный, двухсекционный. Для защиты от температурного коробления обвеса прикрыл его дистанционной крышкой, а входной патрубок изолировал асбестом.

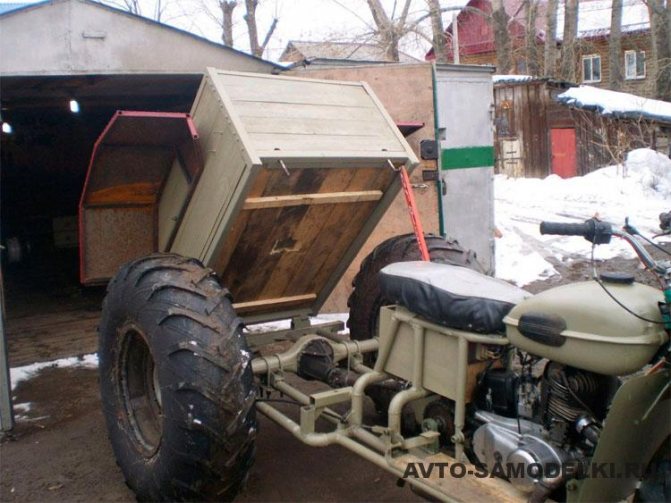

Как из мотоцикла Урал и ЗАЗ-968 сделать трицикл
Передняя вилка работает как на Урале, используется система рычагов и передняя ось находится между поперечными рычагами.
Задняя часть при создании трайка из Урала и автомобиля ЗАЗ-968 остается практически без изменений, как у автомобиля. Туда добавляются только глушитель, масляный радиатор и воздушный фильтр. Коробка передач и двигатель также используются родные с ЗАЗа. Двигатель крепится как и раньше, а кпп ставится слева.
В целом менять много не приходится.
Этапы сборки своими руками
- В самом начале с автомобиля снимается задняя ось.
- На срез прикрепляется балка.
- Устанавливаются глушители, воздушный фильтр, масляный радиатор и патрубки на ось задних колес. Если использовать двигатели 90-х годов, то все эти элементы уже будут установлены.
- Изготавливается рама, которая будет основой трицикла, поэтому необходимо сделать ее прочной и надежной.
- Путем сварки изготавливается удлиненная передняя вилка с креплением к ней амортизаторов. Удлинение происходит путем замены стержней вилки на более длинные либо приварки еще трубок к вилке Урала.
- Сваривает рама и задняя ось автомобиля, образуя цельную конструкцию.
- Соединяется вилка с рамой при помощи сварки, также как с задней осью ЗАЗа.
- После этого крепятся сиденья, бензобак и другие элементы.
- В конце всего новый трицикл красится и хромируется.
Квадроцикл из оки своими руками
Силовым агрегатом для моего самодельного квадроцикла стал мотор от автомобиля «Ока» — 32-сильный, двухцилиндровый, четырёхтактный, жидкостного охлаждения. И если для автомобиля его мощности часто оказывалось маловато, то для квадроцикла должно было хватить с лихвой.
Рама машины — пространственная, сварная. Основные её элементы (две пары лонжеронов: верхняя и нижняя) выполнены из круглых труб типа ВГП-25 (водогазопроводных диаметром 25 мм с толщиной стенки 3,2 мм), вспомогательные (подкосы, поперечины и пр.) — из ВГТ-20. Лонжероны — гнутые: нижние в горизонтальной плоскости, верхние — в вертикальной. Изгибал трубы на трубогибе, «на холодную». Проушины (пары ушек) для крепления рычагов и амортизаторов подвески приваривал к раме сразу, а различные кронштейны — по мере монтажа узлов и агрегатов (по «месту»).
Трансмиссия вездехода — своеобразная. Хотя машина полноприводная, но раздаточной коробки в ней нет. Как известно, в «Оке» двигатель расположен поперёк, а на квадроцикле он установлен вдоль. Это позволило направить выходные валы из коробки перемены передач (КПП) не на правое и левое колесо (как в автомобиле), а на передний и задний мосты. Вот только сам силовой агрегат, сблокированный с «корзиной» сцепления и КПП, пришлось сдвинуть относительно продольной плоскости симметрии немного влево, чтобы уменьшить горизонтальный угол продольных шарнирных валов трансмиссии. Ну а их вертикальные углы оказались при этом незначительными.
Скомпонована трансмиссия из агрегатов различных отечественных автомобилей, в основном «вазовских» моделей. Но и готовые промышленные агрегаты тоже пришлось дорабатывать. Например, из КПП (от «Оки») для обеспечения оптимальной (уменьшенной) скорости и повышения крутящего момента удалил главную зубчатую пару и заменил её на цепную передачу. Шток переключения передач тоже сделал другой — удлинённый, с выпусками на обе стороны КПП. Шток может фиксироваться в трёх положениях: для включения 1-й и 2-й передач, 3-й и 4-й и задней. Рычаг выбора этих положений находится с правой стороны, а рычаг переключения скоростей — с левой.
Межколёсные редукторы — от задних мостов вазовской «классики», только их полуоси вместе с «чулками» удалены и заменены на валы со ШРУСами от переднеприводных моделей. ШРУСы в качестве шарниров использованы и в остальных промежуточных валах трасмиссии.
Пониженных передач и блокировки дифференциалов нет.
Рулевое управление — мотоциклетного типа (рычаг и вал) вверху и автомобильного типа (с рулевыми тягами) — внизу, только упрощённое, без рулевого механизма, с одной сошкой. Руль сначала использовал от мотоцикла «Минск», с диаметром трубы 22 мм, но он оказался немного тонковат. Позднее нашёл и поставил от мотоцикла «Урал». Рулевой вал — из трубы диаметром 20 мм и толщиной стенки 2,8 мм. На нижнем конце он имеет ограничитель хода. Внизу вал опирается на упорный подшипник, а в срединной части поворачивается в разъёмном капроновом кронштейне-втулке.
Сошка изготовлена из стального листа толщиной 8 мм по форме, напоминающей букву «Т». У края «стойки» выполнено отверстие диаметром 20 мм — в него вставлен и приварен рулевой вал, а в ушках — конические отверстия под шаровые наконечники рулевых тяг. Эти отверстия усилены подходящими приваренными шайбами. Ушки сошки немного загнуты вниз, чтобы они были почти параллельны тягам.
Колёса квадроцикла — 15-дюймовые, от автомобиля «Шевроле-Нива». Шины с соответствующим посадочным диаметром размерами 205/70 (ширина/ высота в процентах от ширины) с внедорожным рисунком протектора. Диаметр обкатки колеса — около 660 мм.
Подвески колёс — независимые, на двух треугольных поперечных рычагах каждое (верхнем и нижнем) с амортизаторами от автомобиля «Ока» (передними). Рычаги сварены из круглых труб типа ВГП-20. Упругие элементы (пружины) и амортизаторы — от автомобиля «Ока
» (задние). В колёсные концы передних рычагов вварены ступицы колёс и поворотные кулаки — от автомобиля ВАЗ-2109. И те и другие пришлось доработать. В ступицах установил шпильки под колёса от «Нивы», а в передних кулаках — самодельные поворотные рычаги.
Глушитель — самодельный, двухсекционный. Для защиты от температурного коробления обвеса прикрыл его дистанционной крышкой, а входной патрубок изолировал асбестом.
Самодельный гусеничный вездеход — описание, план изготовления, инструменты и видео
Просто огромное количество автомобильных дорог соединяющих различные села и деревни по своему состоянию являются настолько плохими, что бывает порой проблематично проехать по ним на обычной машине.
А когда наступает осенне-зимний период, то перемещение по ним практически невозможно. Можно конечно выйти из положения и заказать вездеход из-за границы, но это очень дорого и поэтому приходиться обходиться тем что имеется в наличии.

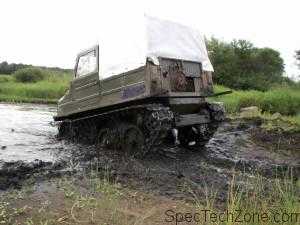

Самодельный гусеничный вездеход
Этот вездеход высокой проходимости, для него не является преградой бездорожье, а также любые водные препятствия. Кузов изготовлен в виде коробчатой конструкции. Движителем являются гусеницы.
| Максимальная скорость по шоссе, км/ч | 45 |
| Расход горючего, л / 100 км | 35 |
| Длина, м | 3,05 |
| Высота, м | 1,8 |
| Расход горючего по снегу, л / 100 км | 45 |
| Контактная площадь с поверхностью, кв.м | 1.4 |
| Вес, кг | 470 |
Капот имеет такую форму, чтобы передвигаться сквозь водоросли, коряги и мох. Выхлопные газы отводятся вверх. Самодельные вездеход на гусеничном ходу оснащён лебёдкой, расположенной спереди. Кузовное днище достаточно загерметизировано, плюс по бокам располагаются пневматические катки, которые положительно влияют на плавучесть вездехода.
Управление вездеходом на гусеничном ходу
Управление вездеходом такое же как и на тракторе, осуществляется рычагами. Дифференциалы расположенные по бокам были реализованы из вазовских дисковых тормозов.
В кабине, посреди пола расположился пневморычаг — натяжитель гусениц. Идеальным вариантом было бы использование механического натяжителя, так как он более неприхотлив в ремонте, но автор данного вездехода решил иначе и установил пневматический натяжитель.
Ходовая часть
Такая технология не используется в зарубежных вездеходах по причине сложности исполнения и увеличения финансовых затрат. Катки сделаны из колёс от мотоколяски, защищаются катки резиновым отражателем. Также над гусеничным движителем, располагается «успокоитель» изготовленный в виде обрезиненной полутрубы.
Двигатель вездехода на гусеничном ходу
Как было сказано выше, дифференциалы сделаны из вазовских дисковых тормозов с обычными суппортами.
Ресурс редуктора нисколько не уменьшается благодаря маленькой скорости вездехода. Основное преимущество этой модели вездехода — это небольшой вес. Когда вездеход двигается по болотистой местности либо по озеру, кузов погружается на 30-40 см.
Видео самодельный гусеничный вездеход в действии.
Инструменты
При реализации данного проекта самодельного вездехода, были использованы такие инструменты: сварочный аппарат, болгарка, различные ключи. Струбцины, станок для придания той или иной формы листовому металлу, особенно это актуально при изготовлении кабины и днища вездехода. Различные болтовые соединения. Стеклорез для изготовления лобового и боковых стёкол. Дрель для сверления отверстий.
Движение по снегу

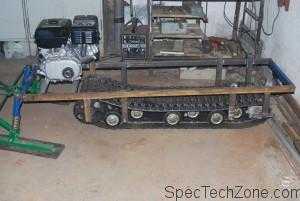

На основе мотоблока можно сделать и снегоход. Это отличный вариант использования сельскохозяйственной техники в зимний период. Обычно она бездействуют в гаражах, но после небольшой модернизации мотокультиватор становится прекрасным вездеходом.
Для работы понадобятся мотоблок, сварочный аппарат и мощные колеса, которые при желании можно заменить гусеницами. Такой снегоход будет обладать очень высокой проходимостью и справится даже со сложными снежными заносами. Собирать снегоход следует четко по чертежу.
Но перед тем как начать модификацию, необходимо тщательно продумать вопрос использования техники. От этого зависит рекомендуемая мощность и тип конструкции. Кроме того, следует обязательно продумать грузоподъемность устройства
Это особенно важно в тех случаях, когда снегоход планируется использовать для перевозок тяжелых грузов по снегу
Для того чтобы не ошибиться в расчетах и не испортить никакие детали дорогого мотоблока, следует для начала изучить чертежи, а после составить макет из картона. Это позволит двигаться в правильном направлении и оценить свои возможности. Для хорошего мастера сложностей в изготовлении снегохода из мотоблока своими руками быть не должно. Даже гусеницы можно сделать самостоятельно, имея под рукой определенной оборудование, а также навыки работы с ним. Как минимум мастеру нужно уметь обращаться со сварочным аппаратом.
https://youtube.com/watch?v=ZJ4fLHHpRX0
Особенности вездеходов из мотоблока
Основные узлы, которые следует приобрести или изготовить самостоятельно для автомобиля на базе заднего тягача:
- рама, она служит для организации подвижного транспортного средства;
- задний мост нужен для установки задних колес;
- сиденье для водителя, желательно защитить его от влаги и грязи из-под колес;
- система освещения необходима для безопасного передвижения в любое время суток.
Вездеход на базе заднего тягача спроектирован как одноместный автомобиль. Его грузоподъемность должна быть ок. 200 кг. Ширина рассчитывается исходя из условий сопротивления опрокидыванию, обычно она составляет от 1100 мм и более.
Современные мотоблоки Нева, Угра, МТЗ и другие комплектуются двигателями мощностью более 10 л.с. Этой мощности достаточно для движения со скоростью выше 10 км/ч. На бездорожье, при прохождении навозной жижи или болотистых мест, скорость может упасть до 1-2 км/ч.

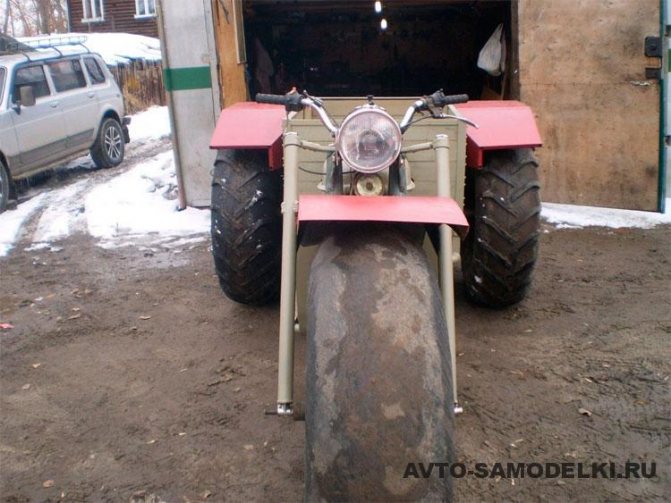

Самодельный дрифт трайк
Для начала нужно иметь велосипед, который не жалко пустить под пилу. К тому же, выбор велосипеда под разборку ограничивается моделями с небольшими колесами диаметром около 20 дюймов. Подойдёт как детский велосипед, так и BMX — байк для мотокросса. Для изготовления самодельного транспорта для дрифта берут за основу старую, но крепкую лошадку «Кама». У этого велосипеда достаточно крепкая центральная труба рамы, чтобы приварить к ней нестандартное заднее шасси.
Основа для дрифт байка — складной велосипед «Кама»
Переднее колесо, вилка вместе с рулём, втулка руля, то есть вся передняя часть, вплоть до кареточного узла, используется в первоначальном виде. Подседельная труба, верхние задние перья отрезаются под корень. В самом простом варианте оставляют сзади на своём месте нижние перья. На них укладывают основу из фанеры для сидения. Очевидно, что такая пит-стоповая самоделка не отличается хорошей прочностью.
По-хорошему, задний мост должен иметь двойной запас прочности, чтобы выдержать вес вашего тела при динамических нагрузках. Для сборки надёжной рамы понадобятся трубы диаметром 18 и 32 мм.
В интернете из множества всевозможных конструкций трайков можно выбрать ту, которая наиболее понравится вам. Начерченный чертёж в масштабе 1:1 облегчит вам сборку рамы. По разложенному на полу чертежу, как по эскизу, удобно собирать отдельные элементы конструкции. Люди с хорошим глазомером могут проигнорировать этот пункт.
Что такое даунхилл на велосипеде?
Неплохо бы иметь трубогиб. При помощи его легче собрать необычный велосипед своими руками. Можно, конечно же, не усложнять работу, а собрать заднюю раму багги из прямых труб. Но если есть трубогиб, то можно изогнуть трубы для более совершенной рамы, например, сделать дуги в углах для укрепления конструкции. Из инструментов ещё, в любом случае, понадобится сварочный аппарат.
После окончания сварочных работ нужно примерять на готовый каркас два маленьких колеса. Их можно взять готовые, например, от тележки, или вырезать из деревянных брусков. Размеры колёсиков выбираются следующие: ширина – 3,5 дюйма, диаметр приблизительно такой же. Чтобы задние катки лучше скользили, на них надевается отрезок поливинилхлоридной водопроводной трубы большого диаметра.
Самодельные колеса из дерева для дрифт байка
Для упора ног проще всего накрутить пэги на ось переднего колеса, а можно приварить два куска трубы на перья вилки. В общем, работа творческая и, определённо, увлекательная.
После сборки заднего шасси можно установить удобное сидение, в качестве которого может служить пластмассовый стул или маленькое кресло. Можно обойтись и автомобильной покрышкой, как это сделал юный изобретатель из Липецка.
После тестовых заездов исправляем мелкие погрешности, точнее сказать, подгоняем трайк под себя. Если нужно, обтачиваем сварочные швы и в финале окрашиваем.
Трехколесный болотоход своими руками
Самодельный болотоход, сделанный своими руками: фото и описание самоделки.
Этот вездеход, построен для поездок в условиях бездорожья, грязь, слякоть, снег и болото, машина легко преодолевает, при этом следует учесть, что собран болотоход из запчастей от отечественной авто-мото техники.
Конструкция болотохода представлена на фото:
Для постройки вездехода использована часть рамы от мотоцикла Иж, правда, её пришлось кардинально переделать, чтобы установить задний мост от «жигулей».
На самоделку установлен двигатель от мотоколяски и дополнительная КПП. Также имеется задняя передача.
Колеса — ободрыши от грузовика Урал «лапоть». Колесные диски самодельные.
На задний мост трицикла, идёт карданная передача.
Самодельный болотоход, отлично передвигается по глубокому снегу, грязи и прочему бездорожью.
Автор самоделки: Алексей. Омская область. пос. Вознесенка.
Создаем вездеход из мотоблока своими руками
Стоит отметить, что само понятие «вездеход» подразумевает автомобиль, обладающий высокой проходимостью. Важный факт: вездеход, каракат и пневмоход, болотоход являются синонимами, отличающимися всего несколькими незначительными модификациями. Если человек сумеет создать самодельный мини-вездеход, он получит настоящий шедевр, который станет его гордостью.
Перед началом конструкционных работ необходимо определиться, будет ли устройство на гусеницах или на пневматических колесах. Важный момент: создать гусеничный агрегат намного тяжелее, да и управлением им требует специальных знаний и физических усилий. Следует также подготовить для установки мощный двигатель
Не важно, каким он будет, дизельным или бензиновым, главное, чтобы деталь была мощной и оснащалась принудительным водяным или воздушным охлаждением
Рабочий процесс
- Для начала необходимо выбрать основу под конструкцию. Может использоваться рама из старого мотоцикла УРАЛ или ИЖ. Благодаря таким вариантам машина будет более маневренной и сможет с легкостью преодолевать любые препятствия;
- Следующий шаг состоит из создания подвески и заднего моста. С помощью стойки, рулевой втулки и покоса соединяются независимые задняя и передняя подвески;
- Колеса для монтажа следует взять от мощных грузовиков. Отличными, но не обязательными, вариантами будут камеры, отличающиеся низким давлением (от КамАЗов и авто УРАЛ). Сделав грамотный выбор, водитель сможет быть уверенным в собственной безопасности и наслаждаться легким управлением;
- Монтаж мотора является одним из самых серьезных шагов в создании вездехода на базе мотоблока. Напоследок собственник должен надежно прикрепить двигатель, сцепления, тормоза и систему выхлопа газов.
Только после тщательной проверки новоиспеченного транспортного средства высокой проходимости, можно приступать к его тестированию и дальнейшей эксплуатации.
Разновидности
Квадроциклы можно разделить по наличию посадочных мест – одноместные и двухместные. Двухместные квадроциклы предназначены для комфортной езды двух пассажиров. Модели данной категории отличаются манёвренностью, удобной управляемостью, плавностью хода, независимо от качества дороги. Такие мотовездеходы оснащены удлинённой базой, что делает их устойчивыми к опрокидыванию.
Одноместными чаще всего делают спортивные модели и отличаются они высокой проходимостью. Не стоит увлекаться «полуторными» экземплярами с увеличенным сиденьем и дополнительной подножкой.
С таким сиденьем очень большие шансы перевернуться, так как полноценные двухместные модели оснащены большей колёсной базой, что и обеспечивает безопасность водителя и его пассажира.
Квадроциклы также можно разделить на лёгкие и тяжёлые модели. К категории легких относятся спортивные, туристические, детские и подростковые модели. Утилитарные модели относятся к тяжёлой категории. Большинство моделей являются полноприводными, а спортивные модели оснащены передним приводом, ввиду того, что используются на относительно неплохих трассах. Транспорт, оборудованный передним приводом, обладает лучшей проходимостью, а заднеприводные модели отличаются прекрасной управляемостью.
- Подростковыми называют модели с объёмом двигателя выше 50 см3, развивающие скорость от 50 км/ч. На данных моделях можно появляться на дорогах общественного пользования, но наличие водительских прав обязательно. Детские квадроциклы являются точной копией взрослых моделей, с разницей в размерах и мощности мотора. Квадроциклы этой категории характеризуются повышенной защитой и надёжной тормозной системой. Скорость таких агрегатов – не больше 18 км/ч. Поездки на таком транспорте станут лучшим развлечением для ребёнка. Такие модели предназначаются для детей старше 4 лет. Кататься ребёнок может в сопровождении взрослого и в специально отведённых для таких целей местах.
- Спортивный – лёгкий, быстрый, предназначен для спортивных соревнований, исполнения разных трюков и зрелищных аттракционов. Грузовой квадроцикл – используют в основном при тяжёлых работах. Он значительно превосходит в весе другие категории. Этот аппарат оснащён полным приводом, пониженной коробкой передач, так как основная их работа проходит в сложных условиях.
Гусеничный квадроцикл очень хорошо показывает себя при транспортировке груза на прицепе или на чистке снега скребком. На такой модели достаточно быстро можно очистить от снега большую площадь и даже построить снежную горку для детей. Незаменим такой аппарат и на зимней охоте. К нему легко можно прицепить габаритный груз или сани. При этом совершенно нет смысла съезжать с дороги на снег, если высота его больше 40 см. Такие условия работы негативно скажутся на ремне вариатора, что может привести к поломке. Внешне квадроцикл на гусеничном ходу выглядит впечатляюще. Дрифтовать на нём по заснеженному полю, поднимая снежную пыль – одно удовольствие.
Большинство мотовездеходов оснащены кабиной, что защищает водителя и пассажира от грязи, бывают также модели со съёмным каркасом кабины, с дверями или без них. Достаточно популярны и машины без кабин, съёмной крыши и с маленьким багажником. В мотовездеходах используется посадка «бок о бок», сиденья комфортные, оборудованные ремнями безопасности. Отличительной чертой является и отсек для двигателя, расположенный между сиденьями, что служит защитой и способствует устойчивости машины. Внешне агрегат больше похож на мини-пикап, благодаря объёмному багажнику.
- Двухколёсные мотовездеходы наиболее популярны среди любителей экстремального отдыха. Их большие и широкие колёса легко преодолевают разного рода препятствия. Ввиду небольших размеров, такой мотоцикл легко размещается в прицепе автомобиля. Трехколёсные модели называют трициклами или трайками. Но существуют также 5-ти, 6-ти и 8-колёсные варианты. Плавающие мотовездеходы ещё называют гидроквадрациклами, Такой автомобиль свободно двигается на суше и легко преодолевает водные преграды. С помощью одной кнопки колеса складываются в середину и абсолютно не мешают плыть по воде. Весь процесс от мотовездехода до гидроквадроцикла занимает секунды.
- Полноприводный мотовездеход (2х2) возглавляет рейтинг моделей по проходимости, за счет небольшого веса и малогабаритности им очень удобно управлять в экстремальных условиях. Если рассматривать полноприводные модели 4х4, то есть ощущение, что это не квадроцикл – а полноценный внедорожник с независимыми подвесками и блокировками дифференциалов. Модели данного ряда одинаково комфортно чувствуют себя на бездорожье и на асфальте.

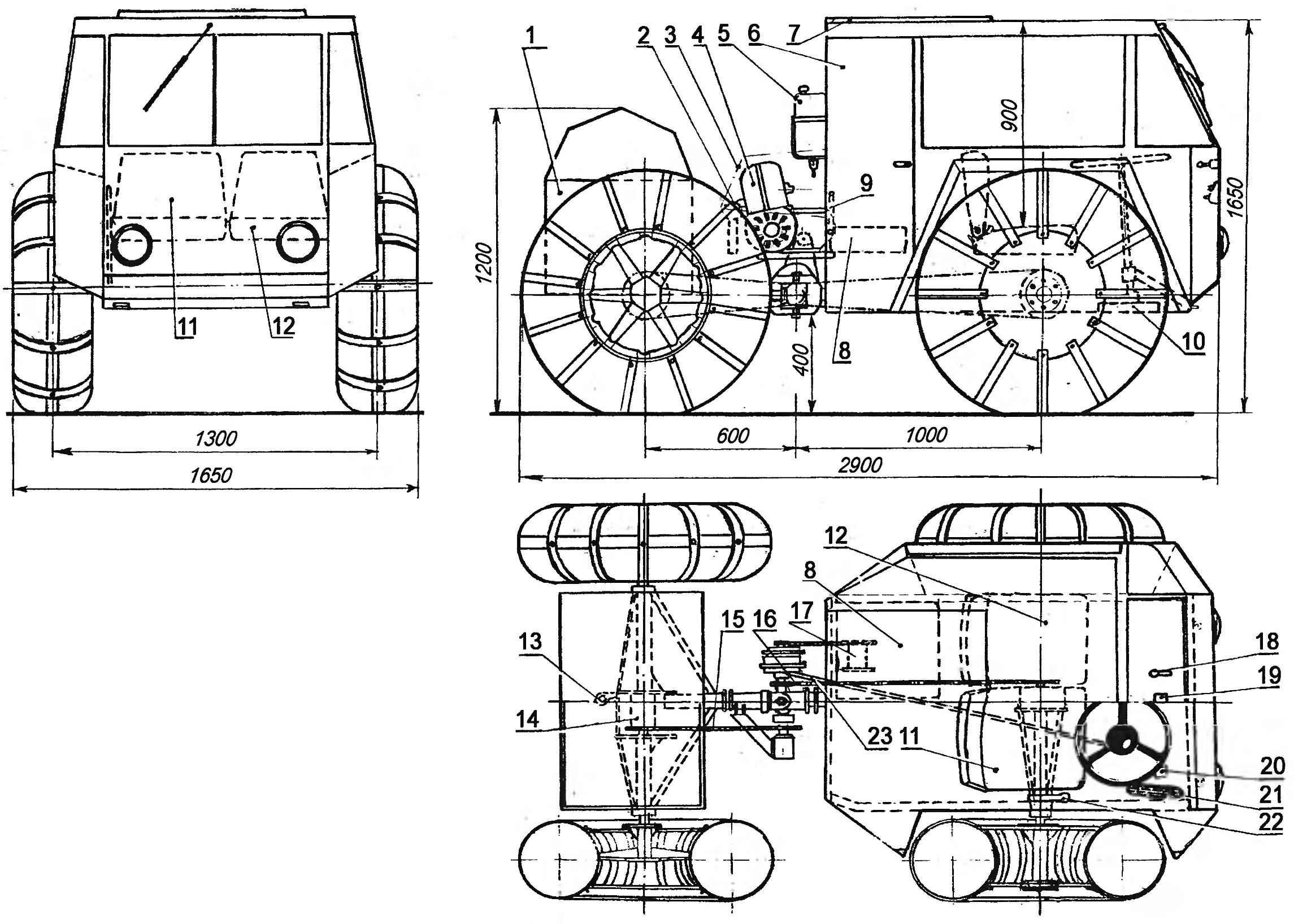

Как сделать самодельный колесный вездеход
Пример чертежа вездехода на шинах низкого давления
Есть смысл оснастить базовый агрегат понижающим редуктором. Причина в том, что лучшие показатели по крутящему моменту бензиновые и дизельные двигатели имеют при частоте вращения коленчатого вала примерно в 75-85% от максимальной.

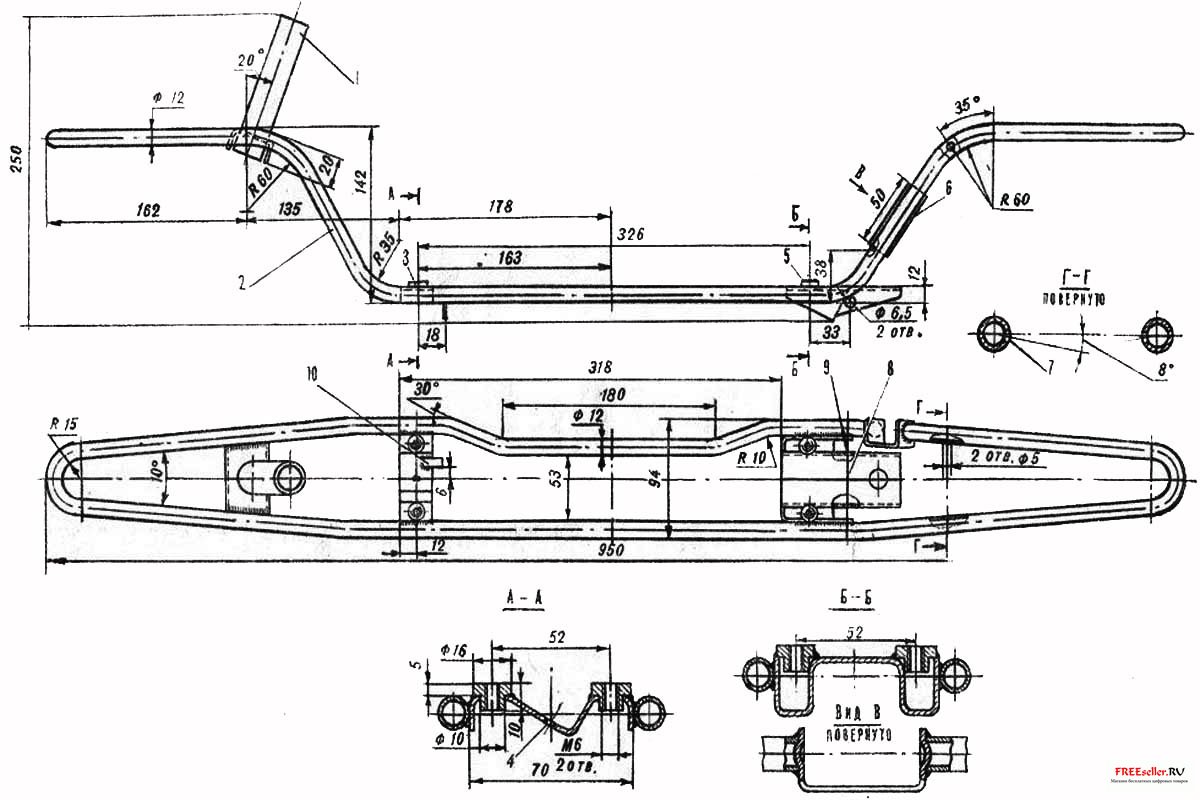

Рама вездехода
Пример чертежа рамы-переломки
Между передним и задним мостами создается рама. В основу лучше использовать профильные трубы прямоугольного или квадратного сечения. Они обеспечивают большую жесткость, чем катаные уголки, швеллеры и двутавры той же массы.
Стыковка элементов рамы колесного вездехода может быть жесткой, тогда он будет сформирован в однообъемном формате. При использовании тяжелых мотоблоков «Нева» или МТЗ такой вариант станет предпочтительным.
Как вариант, изготавливают ломающуюся раму (переломка), вариант используется для местностей со сложным профилем. Здесь сочленение выполняется через шкворень. Передний и задний мосты имеют независимую друг от друга подвеску. Такие вездеходы мастера создают на базе мотоблоков «Нева» и «Угра».
Задний мост и подвеска самодельного вездехода
Некоторые самодельщики для упрощения конструкции используют готовый задний мост от легкового автомобиля. Например, от автомобиля «Москвич-412»: его небольшая масса позволяет выполнить монтаж на легком вездеходе. Подвеска выполняется на амортизаторах для плавного хода и пониженной вибрации.
Другие мастера делают независимую подвеску на каждое заднее колесо. Такой подход реализован на мотороллере «Муравей». При движении ощущается небольшое раскачивание, в то же время колеса испытывают меньшее сопротивление на неровностях, заметно снижается расход топлива.
Соединяют задний мост с рамой длинными закаленными болтами. Для эластичного сочленения применяют резиновые вставки, например, сайлентблоки. Это улучшает эксплуатационные характеристики вездехода на базе мотоблока.
Колеса (камеры низкого давления)
Чтобы двигаться по влажному и зыбкому грунту можно применить грунтозацепы. Они обеспечивают высокое сцепление. Еще лучше ведут себя камеры низкого давления большого диаметра. Пневматики имеют минимальное давление на грунт, а наличие воздуха, заключенного в камерах вездехода, позволят создать плавающий вездеход.
Для установки на заднем мосту используют самодельные или специальные колеса для вездеходов, болотоходов и снегоходов. Приобретают их в сборе или отдельными элементами: покрышка, камера, диск. Собирается колесо просто.
- Самодельные диски под пневматики изготовляются путем сваривания обычных дисков и крепежных пластин с помощью металлических трубок. Такое расширение необходимо для того, чтобы подогнать небольшой диаметр автомобильного диска под большие камеры и лучшей их фиксации.
- На специально расширенный диск надевается большая камера – либо фирменная, либо от других агрегатов (ГАЗ 53, Урал, Камаз или другой грузовик, авиационная камера и т.п.).
- В отверстие диска выводится воздушный клапан.
- Колесо накачивается воздухом.
- Получившиеся шины устанавливаются на вездеход самоделку.
Увеличить проходимость обычного колес на камерах низкого давления можно, создав дополнительный протектор. Например, дополнительно закрепить камеры цепями, транспортерной лентой, самодельными траками или другим способом.
Другой вариант – вырезать из покрышки накладной грунтозацеп. Глубина зацепа конструкции достигает более 20-25 мм. Сопротивление перекатыванию увеличивается, в то же время резко снижается коэффициент буксования.
Сборка самодельного вездехода из мотоблока
Когда все инструменты, запчасти и комплектующие будут подготовлены, можно приступать к сборке. Это примерный план, как собрать самодельный вездеход, все зависит от выбранной конструкции.
- На сваренную или готовую раму устанавливается мотоблок.
- Монтируется задний мост и, если нужно, передний.
- На раме размещается сидение.
- Если предусмотрено чертежом и схемой, выполняется монтаж рулевого управления.
- К раме крепится защита, ее изготавливают из пластика или металлического листа.
- Будущий водитель должен опробовать удобство посадки, при необходимости предусматривают вспомогательные приспособления для регулировки посадки.
- Проверяется работоспособность тормозов.
- Устанавливаются электрические цепи и осветительные приборы.
После завершения стендовых испытаний приступают к полевым. Нужно знать, как ведет себя машина в сложных условиях.
