Очиститель вороха ОВС-25 устройство и технические характеристики

Подготовка к работе

Подготовительный процесс начинается со снятия решетной кассеты и установки питателей, транспортера и надставок шнекового узла. Далее следует надеть ремни на шкивы основных рабочих узлов

В процессе надевания ремней очень важно освободить натяжное устройство. Когда ремни закреплены, приступают к надеванию цепей на ходовую часть и натяжению ремня контрпривода. Оптимальное натяжение — если ремень можно отвести от прямой линии на сорок — семьдесят миллиметров на каждый метр длины ремня

Более сильное натяжение приведет к быстрому изнашиванию ремня, а более слабое — увеличит наползание ремня на звездочку. Последний этап — подключение аппарата к электросети

Оптимальное натяжение — если ремень можно отвести от прямой линии на сорок — семьдесят миллиметров на каждый метр длины ремня. Более сильное натяжение приведет к быстрому изнашиванию ремня, а более слабое — увеличит наползание ремня на звездочку. Последний этап — подключение аппарата к электросети.

Конструкция

Машина ОВС-25 состоит из:

Загрузочного транспортера
Приемной камеры с питающим устройством
Пневмосепарирующей системы
Решетных станов
Шнека фуражных отходов
Передаточных и других вспомогательных механизмов

элементы машины смонтированы на раме с движительным устройством, снабженным механизмом самопередвижения.

Рабочие органы веялки приводятся в действие от:

четырех электродвигателей, предназначенных для сепарирующих органов машины, 4 кВт
загрузчика и отгрузчика материалов, два электродвигателя по 2 кВт каждый
механизма передвижения, 1,1 кВт.

При переездах вне тока передвижение своим ходом запрещается.

Технические характеристики

Видео работы зерноочистительной машины ОВС

Подача зернового материала в подъемную трубу осуществляется через скребковые питатели. Сырье попадает в распределительный шнек, где располагается равномерно по ширине, разделяется на две части и отправляется в воздушные камеры. Крупные посторонние частицы попадают в отстойник, мелкие взвеси – в пневматический транспортер. Зерно оказывается в станах, работающих по одному принципу очистки.Материал с содержанием мелких взвесей проходит обработку решетом Б1, с крупными примесями – Б2. Через решета В-Г проходит щуплое зерно. Оно вместе с выделенными из сырья крупными посторонними включениями отправляется в фуражные отходы. Очищенный семенной материал направляется в задний приемник.Наиболее эффективные результаты машина показывает в работе с правильно сформированными зерновыми буртами, ширина которых не превышает 450 см.

Воздуховод играет роль соединительного компонента между каналами и вентилятором, также он отвечает за стабилизацию воздушного потока при внутриканальном прохождении. С одной его стороны, где он подключается к приемной камере, находится фланец, с другой – патрубок для подсоединения вентилятора. В его боковой части находится окно со сдвижной заслонкой, которая помогает отрегулировать скорость движения воздуха. Смещение заслонки выполняется за счет движения зубчатого колеса с рейкой от рукояти, когда та направлена вниз. В открытом положении через окошко поступает чистый воздушный поток, внутриканальная скорость перемещения падает. К воздуховодному корпусу прикрепляется отстойник, чье сечение имеет форму трапеции. В его нижнем секторе находятся клапаны для удаления посторонних частиц.Пылевой вентилятор имеет стандартную лопастную конструкцию, он относится к оборудованию среднего давления. Его выходной сегмент сделан в виде фланца, лопасти присоединены к центральному элементу по технологии сварки. Сама движущаяся часть размещается в кожухе, расстояние между ним и входным патрубком не превышает 0,5 см. Вал устройства крепится шарикоподшипниками, которые находятся в одном корпусе.Переходник В имеет прямоугольную форму сечения, расположенные на нем фланцевые соединения служат для фиксации вентилятора к пылеотделителю Б. Внутри установлена заслонка, положение которой настраивают перед запуском устройства в зависимости от сорта очищаемых злаков. В рабочем режиме изменение параметров воздушного потока проводится посредством сдвижения заслонки при помощи рукоятки.Пылеотделитель Б инерционного типа имеет жалюзийную конструкцию, он используется для удаления отработанных воздушных масс, сохраняя показатели напора практически в неизменном состоянии. Часть воздуха выводится через систему жалюзи, когда его очищают от мелких взвесей, а оставшийся поток служит для перемещения отходов.Пневматический транспортер А используется для передвижения легких взвесей в сторону от агрегата. Конструктивно он представляет собой круглый разборный воздуховод с фланцевым соединением сегментов между собой. Выход из транспортера имеет форму носка. Во время доставки оборудования пневмотранспортер демонтируется и доставляется в разобранном состоянии.

Источник

Очиститель вороха ОВС-25

Очиститель вороха самопередвижной модели ОВС – 25 – это современное механическое устройство в первую очередь предназначено для первичной и предварительной очистки сразу поступающего с поля зернового вороха всех колосовых культур, зернобобовых культур, крупяных, кукурузы, сорго, подсолнечника от различных примесей на открытых токах абсолютно во всех сельскохозяйственных угодиях страны.

Устройство также производит предварительную очистку семян сахарной свеклы и вороха клещевины на специальных приспособлениях по отдельным заказам за дополнительную плату. Машина может быть использована для погрузки и перелопачивания зерна в ворохах шириной не более 4,5 м. Машина самопередвижная.

Фото очистителя вороха ОВС-25

Устройство очистителя вороха ОВС-25

ОВС-25 является мобильной зерноочистительной машиной и может легко быть перевезена на другой ток, зерносклад или же вообще в другое хозяйство, где используются сушилки зерна.

Это особенно актуально для хозяйств, у которых несколько зернотоков или зерноскладов, так как использование ОВС-25 позволяет сэкономить огромные деньги на строительстве нескольких ЗАВов или закупке других стационарных зерноочистительных машин. Большая производительность — 25 тч. Высокое качество очистки за счет использования не только регулируемого воздушного потока (как в сепараторах), но и очистки зерна в ОВС-25 также еще решетами и щетками.

Устройство очистителя вороха ОВС-25

Минимальные расходы электроэнергии на очистку зерна в ОВС-25 — 0,38 кВт/час на 1 т. Использование ОВС-25 позволяет во время очистки зерна проиводить также его сушку. ОВС-25 в отличие от других зерноочистительных машин может самостоятельно без помощи зернометателей, погрузчиков, норий и т. п. производить загрузку зерна в кузов автомашины или прицеп.

В процессе эксплуатации ОВС-25 не требует дорогостоящего сервисного обслуживания. Зерноочистительные машины ОВС-25 являются исключительно надежными зерноочистительными машинами, но даже в случае поломки запчасти к ОВС-25 можно приобрести повсеместно. Покупая ОВС-25 производства завода сельхозмашин Вы получаете недорогую, надежную и высокоэффективную зерноочистительную машину аналогичную по качеству сборки таким машинам как лущильник ЛДГ-10.

Технические характеристики зерноочистительной машины ОВС-25

Техническая характеристика	Значение
Тип	самопередвижной
Производительность	25 т/ч
Привод	электрический
Общая мощность электродвигателей	9,5 кВт
Расход электроэнергии	0,38 кВт. час/т
Ширина захвата	4,3 м
Высота	3,28 м
Длина	5,09 м
Вес в полной комплектности	1923 кг

Высочайшее качество ОВС-25 производства завода сельхозмашин подтверждено сертификатами соответствия, в т. ч. Российской Федерации, целым рядом дипломов, наград и самое главное — сотнями благодарных покупателей.

Технические характеристики зерноочистительной машины ОВС-25

Используйте преимущества новой усовершенствованной зерноочистительной машины ОВС-25 с увеличенным техническим ресурсом и Вы сможете заработать дополнительную прибыль за счет: — безупречного качества изготовления, надежности и простоты обслуживания ОВС-25; — увеличения производительности и качества очистки; — уменьшения процента травмирования зерна и расходов на содержание техники.

Принцип работы

Предварительную сепарацию зерна можно условно разделить на несколько этапов, каждый из которых выполняется в автоматическом режиме. В частности, ворохоочиститель передвигается параллельно бурту, забирая ворох скребковыми захватами и отправляя его к загрузочной трубе, далее – на распределяющий шнек. Масса равномерно рассыпается по камере очистителя и разделяется по двум пневмосепарирующим каналам.

В зону сепарации подаётся сильный, направленный поток воздуха, выдувающий сор и мелкие примеси. Загрязнения более крупного размера устраняются аспирационной колонной. Оставшиеся фрагменты примесей удаляются воздушным потоком. Прошедшее предварительную очистку зерно поступает на решетчатый стан, проходя повторную обработку и избавляясь от дефектных зёрен. После прохождения этого этапа, зерновая масса поступает в накопительный бункер.

Финальная стадия очистки состоит в том, что зерноочиститель избавляется от зерна. Для этого используется транспортёрная лента и поворотный направляющий лоток. Здесь возможно 2 варианта:

Если зерно нуждается в транспортировке, масса поступает в кузов грузовика и отправляется к местам хранения;
Если необходимость перевозки отсутствует, выгружаемое из приёмного бункера зерно формируется в бурты.

Оставшиеся после очистки загрязнения выходят отдельным потоком, укладываясь в фуражный бурт.

Помимо основной задачи, ОВС-25 выполняет частичную сушку растительной массы, что значительно повышает качества зерна на выходе. Примечательно, но установка дополнительного оборудования для этого не требуется: избыточная влага устраняется воздушным потоком.

В целом, использование самоходных зерноочистителей существенно упрощает процесс предварительной очистки зерновых культур, работая в автоматическом режиме. От владельца требуется выполнить необходимую настройку и обеспечить безопасное подключение к источнику электроэнергии.

https://youtube.com/watch?v=Ff9LaQmKNr0

Производители

Примечательно, но ОВС-25 не является собственной разработкой какого-либо предприятия. Это результат массового внедрения потоковых технологий для обработки зерна, которое проходило в 60-х годах прошлого столетия. Поэтому данная модификации самоходной зерноочистительной машины выпускается несколькими российскими предприятиями. Каждый производитель вносит свои конструктивные решения, но общая концепция и принцип работы оборудования остаётся неизменным.

Среди отечественных производителей, специализирующихся на выпуске ОВС-25 можно выделить такие компании:

Воронежсельмаш. Это один из старейших и крупнейших в России заводов по производству зернообрабатывающего и элеваторного оборудования. Компания работает в этой области больше 90 лет, и за свою историю ни разу не отступала от выбранной специализации, постоянно внедряя инновационные технологии.
Плотава. Компания работает в Барнауле, занимаясь разработкой зерноочистительных комплексом. Помимо изготовления, производитель оказывает услуги по монтажу и обслуживанию оборудования, занимается поставкой запасных частей и комплектующих деталей.
АгроСтрой. Производственные линии этого предприятия находятся в Воронеже, основная специализация: разработка сельскохозяйственной техники различного назначения.

Отдельно можно выделить компанию АгроТехМаш, работающую на рынке с 2014 года, но уже считающуюся одним из лидеров по производству зерносушилок и зерноочистительных машин.

К преимуществам самоходного очистителя вороха от компании АТМ можно отнести следующие моменты:

Облегчённый вариант решетного стана. Благодаря этому решению, более рационально распределяются нагрузки на электропривод и фиксаторы, что значительно увеличивает срок службы оборудования.
Запатентованная система смазки подшипников и трущихся деталей. Тавотницы заметно упрощают процедуру технического обслуживания, корпуса подшипников имеют повышенный запас прочности.
Частотный преобразователь, интегрированный в корпус мотора-редуктора. Этот элемент позволяет регулировать транспортную скорость с главного пульта управления.
Видоизменённая колёсная база. Внесение ряда изменений в штатную конструкцию помогло добиться более мягкого и плавного хода, что положительно влияет на качество первичной обработки зерна.

Помимо этого, АгроТехМаш участвует в государственной программе помощи развитию сельскохозяйственной отрасли, поэтому компания предлагает купить зерноочистители по сниженной цене.

Очиститель вороха самопередвижной ОВС-25

Очиститель вороха самопередвижной ОВС-25 — одна из самых востребованных зерноочистительных машин для зернотоков, хранилищ зерна и хозяйств, имеющих несколько разрозненных участков складирования и переработки собранного материала.

ОВС-25 хорош тем, что позволяет очищать ворох зерновых, поступающий с комбайнов или других молотильных машин, и доводить зерно до базисных кондиций, необходимых для дальнейшей переработки или закладки на хранение, и при этом не требует расходов на установку и введение в эксплуатацию. Этим машина выгодно отличается от стационарных комплексов и машин, строительство, монтаж и пуско-наладка которых занимает длительное время и является достаточно дорогостоящей. После доставки на предприятие два человека за два часа могут собрать установку и она будет готова к работе как на крытых площадках, так и под открытым небом.

Кроме того, зерноочистительная машина ОВС-25 легко транспортируется на любые расстояния и может быть быстро перевезена с одного участка или хозяйства на другое. Для перевозки её требуется автомобиль грузоподъемностью от 2 тонн (ЗИЛ «Бычок», ГАЗ-3308 и другие). Это делает машину удобной для хозяйств, имеющих несколько разрозненных зернотоков или складов, поскольку позволяет экономить деньги на строительстве и установке ЗАВ, норий и другого стационарного оборудования.

При этом очиститель ОВС-25 достаточно экономичен и удобен в эксплуатации, может разгружать очищенное зерно сразу в кузов автомобиля и обеспечивает необходимые параметры культуры после очистки.

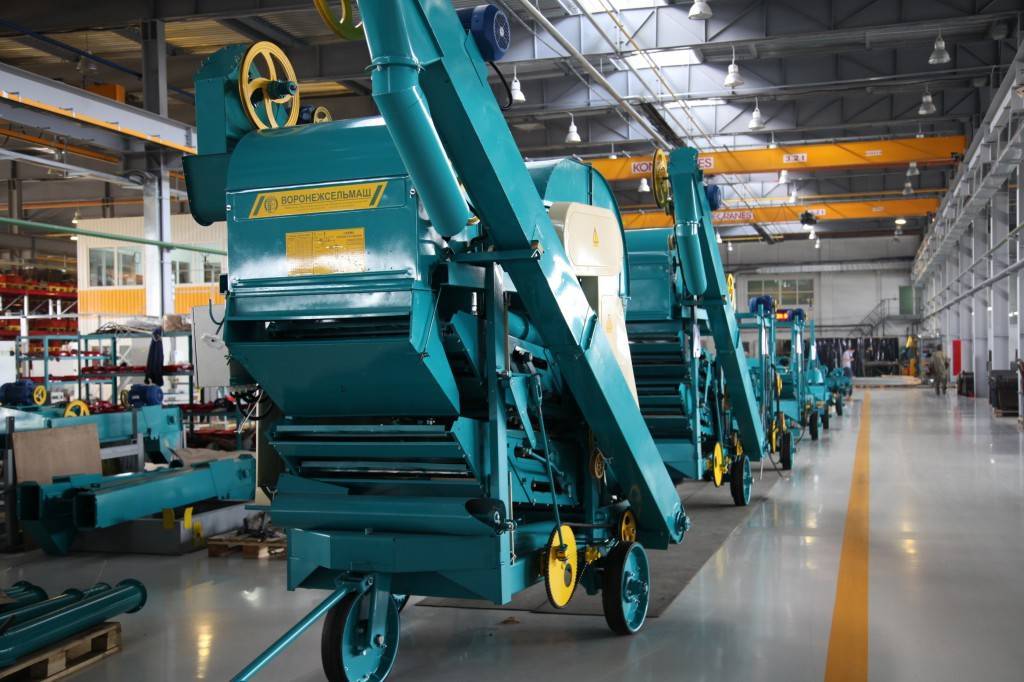

ОВС-25 на площадке завода

ОВС-25: устройство и принцип работы

Очистители зернового вороха воздушно-решетного типа предназначены для очистки и сортировки зерна сельскохозяйственных культур. Работа машин основана на разделении зерна по размерам (ширине, толщине, длине). Для этого используются решета, которые имеют перфорацию щелевую ли круглую. Для очистки решет от застревающих в отверстиях частиц используют щётки. Аспирационные каналы отделяют легкие примеси пыль, полову.

Зерноочистители разделяются на два типа: стационарные (ОВС-25С, ВРС-30) и самопередвижные (ОВС-25К).Передвижные машины за счет их мобильности используют на открытых и закрытых токах, а так же в закрытых складах. Передвижной ОВС-25 способен в процессе очистки формировать бурт или производить погрузку очищенного зерна непосредственно в перевалочную машину.

Стационарное зерноочистительное оборудование применяют на зерноочистительно-сушильных пунктах, элеваторах и семенных заводах с поточной технологией. Использование стационарных машин в сельскохозяйственных предприятиях дает возможность организовывать технологические линии, применять триеры, электромагнитные зерноочистительные машины, сушилки и др. Использование стационарных машин на ЗАВ и КЗС обеспечивает высокую производительность и снижает объем перевалочных работ.

Купите запчасти на ОВС-25 в Воронеже

Очиститель вороха ОВС-25 самопередвижной — современная сельскохозяйственная техника, которая применяется повсеместно на сельхозпредприятиях, специализирующихся на заготовке, хранении и продаже зерновой и семенной продукции. Основное назначение ОВС-25 — быстрая первичная очистка вороха от вредных примесей: семян сорняков, насекомых, сена, травы, комочков земли и мелких камней.

Самопередвижной зерноочиститель ОВС-25 — одна из наиболее востребованных разновидностей зерноочистительной техники. ОВС-25 имеет рад преимуществ перед аналогичными моделями: высокую производительность до 25 тонн/час, отсутствие необходимости агрегатирования с трактором, низкие энергозатраты, доступную стоимость. Также ОВС-25 оснащен решетами различного размера, благодаря которым можно производить очистку сильно загрязненного материала.

К еще одному несомненному преимуществу самопередвижного очистителя вороха ОВС-25 относится его надежность, простота в обслуживании и недорогое сервисное обслуживание. Запчасти к ОВС-25 стоят недорого и практически всегда находятся в наличии, поэтому выполнить ремонт зерноочистителя при необходимости не составит профессионалу труда. А при регулярном обслуживании специалистом и аккуратной эксплуатации очиститель вороха прослужит не менее 8-10 лет.

Какие действия нужно предпринимать владельцам агротехники, чтобы она оставалась полезной для сельскохозяйственного производства длительный срок?

Важно регулярно выполнять технический осмотр техники, на котором тщательно изучать состояние узлов и запчастей ОВС-25. Если одна или несколько запчастей ОВС-25 вышли из строя, необходимо прекратить эксплуатацию агромашины до полного устранения неполадок

К счастью, все запчасти к ОВС-25, как правило, находятся в наличие, поэтому отремонтировать поломку специалисту не составит труда.

Где можно выгодно приобрести запчасти к ОВС-25 и другие зерноочистительные машины?

Производственная компания «Дис-Агротехника» изготавливает и реализует запчасти к ОВС-25 и другому сельскохозяйственному оборудования по недорогой и выгодной цене. Большой подробный каталог запчастей к ОВС-25 можно подробно изучить на нашем фирменном сайте. В каталоге запчастей к ОВС-25 представлены как крупные узлы машин, так и мелкие детали. Запчасти к ОВС-25, как правило, находятся в наличии на складе компании, или же при необходимости в короткие сроки изготавливаются по индивидуальной заявке. Быстрая и аккуратная доставка узлов и запчастей к ОВС-25 от компании «Дис-Агротехника» выполняется по всей территории Российской Федерации.

Источник

Описание технических характеристик ОВС 25

Технические характеристики очистителя вороха ОВС 25 превышают все ожидания пользователей, аппарат широко используется в сельском хозяйстве. Он применяется для обработки различных культур – злаковых, бобовых, кукурузы, рапса и прочих. Аппарат отличается универсальностью и оптимальной ценой, что позволило ему завоевать популярность на рынке.

Преимущества зерноочистительной машины

Такой принцип функционирования позволяет сэкономить время, финансовые ресурсы и топливо. К другим преимуществам аппарата относят:

экономичность;
не требует привлечения транспортера для выгрузки переработанного сырья, что существенно экономит деньги;
аппарат позволяет произвести не только очистку зерна, но и ее сушку;
высококачественная обработка злаковых культур;
очистка сырья осуществляется в несколько этапов, что позволяет достичь лучшего результата;
простота обслуживания и управления ОBC-25
любые посторонние включения в составе сырья выгружаются автоматически;
во время процесса очистки зерно практически не повреждается, что не ухудшает его качеств;
для работы на машине требуется всего лишь один оператор;
присутствие скребкового механизма очистки;
агрегат способен без особых трудностей работать в любых условиях, независимо от существующих погодных условий.

Конструкция зерноочистителя

Аппарат ОВС 25 состоит из следующих конструктивных частей:

транспортеры, осуществляющие подачу сырья и выгрузку обработанного материала;
рабочие и приемные камеры;
аппарат щеточной очистки
шнек фуражных отходов;
рама;
колеса и другие вспомогательные механизмы.

Все конструктивные элементы очистителя вороха ОВС 25 смонтированы на металлической сварной раме. Она оборудована двигательным устройством, которое обладает способностью самостоятельно передвигаться. Рабочие механизмы машины приводятся в действие при помощи четырех моторов. Двигатель для сепаратора имеет мощность 4 кВт, для погрузчика и отгрузчика сырья – 2,2 кВт каждый, для передвижения агрегата – 1,1 кВт.

Основные технические параметры

Технические характеристики ОВС-25 представлены в следующей таблице:

Тип аппарат для очистки зернового сырья	самопередвижной
Производительность модели	25 т/ч
Тип привода	электрический
Расход электрической энергии	0,38 кВт.ч/т
Ширина производимого захвата	4,3 м
Высота	3,28 м
Длина	5,09 м
Полный вес	1,9 т

Как работает аппарат?

В тот момент, когда зерноочистительная машина ОВС-25 проходит по целине, ее захватывающие механизмы собирают ворох и отправляют его в загрузочный бункер. В дальнейшем по транспортеру сырье поднимается по желобу и попадает в принимающее отделение шнека. Питающий аппарат обеспечивает равномерную подачу с учетом возможностей рабочей камеры. Шнек разделяет ворох на две части, каждую из которых отправляет в свой воздухоотводящий канал.

В конструкции агрегата для очистки сырья присутствует вентилятор. При движении его лопастей создают воздушные потоки. Они удаляют из вороха мелкие загрязняющие элементы, а более тяжелые оседают в аспирационном отсеке.

В решетном стане, который состоит из двух частей, происходит следующий этап очистки. Каждый из них находятся специальные решетки. Очитка зерна с их помощью происходит путем вертикальной циркуляции. В верхнем отсеке стана сырье подвергается очистке от всех крупных включений – камней, сухой земли. В нижней части происходит удаление сколотых и поврежденных зерен.

В дальнейшем обработанное сырье в ОВС-25 подается в задний отдел рабочей камеры, после чего перемещается в нижнюю полость отгрузочного устройства. Транспортер перемещает материал в кузов грузового автомобиля или сыплет рядом на землю. Все загрязнения и посторонние частицы выводятся через специальный отсек и отсыпаются рядом.

Чтобы ОВС-25 работал эффективно, следует правильно подбирать диаметр сменного сита. Если эксплуатировать агрегат правильно и бережно, он сможет работать без какого-либо ремонта не меньше 10 лет. При необходимости на данную модель может устанавливаться редукторный мотор. Такое решение повышает производительность аппарата и позволяет осуществить настройку скорости передвижения более плавно.

Работа самопередвижного очистителя вороха ОВС 25

По окончании работы очистителя вороха овс 25 следует тщательно ее очистить от остатков зерновой массы, мусора и т.п. Данная процедура проводится посредством прокручивания установки на холостом ходу до удаления всех остатков. После этого необходимо остановить ее и вынуть все решета, обмести все части установки ОВС 25 специальной щеткой или веником. Производительность системы и мощность основной зерноочистительной машины легко регулируется, приёмные органы техники имеют возможность выполнять полную отгрузочную работу шнеком. Два нижних и верхних делителя надёжно фиксируются по высоте, повышая надёжность работы на сорном крупяном поле с сорго. Габариты кузова и срок службы рамы не регламентируются производителем.

вал, цепь, устройство, технический, ремень, натяжение, движение, помощь, вентилятор, привод двигатель, сторона, число, должно, редуктор, схема, квт, конструкция, отгрузчик, перемещение частота, шкив, головка, приемная, пневмотранспортер, скребковый, тип, труба, легкий, направлять вращение, задний, скребок, комплект, правило, передвижение, колебание, включение, содержание, час предназначать, технологический, равный, агрегат, состояние, мотор, пылеотделитель, работать, инерционный, кг поступать, обработка, транспортный, см, входить, исходный, щуплый, номинальный, габаритный, лопасть зависимость, характеристика, приемник, выполнение, попадать, затем, низко, составлять, оборот, оставаться пылевой, необходимый, диаметр, второй, загрузка, подъемный, сменный, операция, захват, устанавливаться больше, зазор, отделять, важный, сварной

Источник

Преимущества зерноочистителя

Главное достоинство аппарата – мобильность. Машина может без помощи тягловой техники перемещаться по целине или току, не прерывая рабочего процесса. Это экономит не только время, но и рабочие ресурсы, и топливо. К плюсам можно отнести и:

Экономичность,
Не требуется дополнительное приобретение транспортера для выгрузки готового продукта,
Качественная первичная очистка злаковых,
Многоступенчатый процесс первоначальной очистки,
Одновременная сушка и очистка зерна,
Автоматическая выгрузка инородных включений,
Легкость в обслуживании и управлении,
Минимальность травмирования зерна во время обработки,
Скребковый механизм очистки,
Возможность работы на любом грунте и в любых погодных условиях.

Для управления требуется всего один оператор.

Он сможет одновременно задавать сырье на переработку и контролировать отгрузку уже готового очищенного продукта. Аппарат имеет автоматическую систему настройки рабочих режимов. К достоинствам самопередвижного устройства для очистки вороха относят отсутствие необходимости возведения норий и монтажа дополнительных погрузчиков.

Подбор решет для ОВС-25

Подбираем Б1 и Б2

В первую очередь нам необходимо определить рабочую поверхность сита. Для этого выбираем сторону с самой гладкой стороной. Это как правило сторона, где отштампован размер ячеек самого решета. Именно эта сторона и устанавливается на ОВС 25. Самая гладкая сторона должна смотреть вверх.

Далее нужно положить решето на ровную поверхность и насыпать на него несколько пригоршней зерновых которые будут подвержены очистке. Затем мы приподнимаем один край решета, имитируя наклон стана самой машины, и ударами второй ладони имитируем работу зерно очистителя.

Теперь пришло время оценить результаты нашего теста. Если в сходе остались: мусор, комья земли и небольшое количество тестируемого зерна, значит решето подобрано оптимально.

Подбираем В и Г

Теперь настал черед подбора более мелких решет. Здесь процедура такая же как и в первом случае, с той лишь разницей, что теперь мы тестируем зерно, которое прошло через сито, то есть проход.

После установки всех решет, согласно инструкции, необходимо сделать проверочную очистку. В случае излишка в очищенном зерне крупных примесей — заменить Б1 и Б2 на более мелкие. Если осталось много мелких фракций — заменить В и Г на более крупные. Также более крупные решета В и Г применяются для отсева семенного материала.

Количество решет: 8

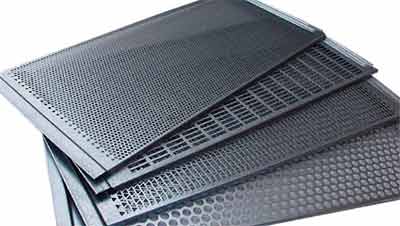

На фото: решета на овс 25

Прижатие щеток к решету должно обеспечивать проникание щетины через ячейки на 1-2 мм над поверхностью. Важна и точная регулировка натяжения ремней и цепей всех передаточных механизмов. При смене одной культуры на другую машину необходимо тщательно очистить от остатков семян.

Размеры решет

Габаритные размеры решет у разных машин несколько отличаются, но справедливости ради стоит заметить, что сита таких моделей как: СМ-4, ОВП-20А, ЗНВ-10, ЗНВ-20, СВУ-5А, ЗАВ10.30.000, ЗД10.000, ОВБ, СПС-5 подходят и для ОВС 25. Размер по сторонам: 990 х 790.

Решета по сельхоз культурам

Очищаемая	Решето (Сито)	Решето (Сито)	Решето (Сито)	Решето (Сито)	Решето (Сито)	Решето (Сито)	Решето (Сито)	Решето (Сито)
культура	Б1 мм круглые	Б1 мм квадрат	Б2 мм круглые	Б2 мм квадрат	В мм круглые	В мм квадрат	Г мм круглые	Г мм квадрат
Пшеница	4.0 – 6.0	2.2 – 3.0	5.0 – 7.0	3.0 – 6.0	2.0 – 2.5	1.7 – 2.2	2.5 – 3.0	2.0 – 2.4
Рожь	4.0 – 6.5	2.2 – 2.6	5.0 -6.0	2.6 – 3.6	1.5 – 2.0	1.5 – 1.7	2.0 – 2.5	1.7 – 2.0
Ячмень	4.0 – 5.0	2.4 – 3.0	5.0 – 8.0	3.6 – 5.0	2.5	2.0 – 2.4	3.0	2.2 – 2.6
Овес	5.5	2.0 – 2.4	6.0	2.6 – 3.6	2.5	1.7 – 2.0	2.5	2.0 – 2.2
Просо	2.2 – 3.0	1.7 – 2.0	3.0 – 4.0	2.0 – 2.2	2.0	1.7 – 2.0	2.4	2.0 – 2.2
Кукуруза	8.9 – 9.0		10.0	6.0	5.0	3.0 – 5.0	6.0	4.0 – 5.0
Горох	6.5 – 8.0	5.0 – 6.0	8.0 – 9.0	7.0	4.0 – 5.0	2.4 – 3.6	5.0 – 6.0	4.0 – 5.0
Подсолнечник	7.0 – 9.0		8.0 – 10.0			1.7 – 2.2	3.2 – 3.6
Гречиха	4.5 – 5.0	3.5 – 4.5		5.0 – 7.0	2.5 – 3.0	2.5 – 3.0	3.2 – 4.0
Рапс	2.5 – 3.0		3.2 – 3.5		0.8 – 1.0		1.1 – 1.2
Соя	7.0 – 8.0	5.0 – 5.5	8.0 – 9.0	6.5		4.5		5.0
Горчица	2.8		3.0		1.1 – 1.2		1.5 – 1.6
Рис	5.0 – 5.5	2.4 – 2.8	5.5 – 6.5	2.8 – 3.6	2.5 – 3.0	2.0 – 2.0		2.2 – 2.4
Лен	2.5 – 3.0	0.9 – 1.0	3.0 – 3.6	1.1 – 1.2	2.0		2.5	0.8 – 0.9
Кориандр	2.5 – 3.6		3.6 – 5.0		1.5 – 2.0		2.0 – 2.4
Эспарцет		4.0		4.4	3.6	2.2		2.4 – 2.6
Фасоль	6.5 – 8.0		9.0 – 11.0	7.0	3.0 – 4.0	4.0 – 5.0	5.0 – 7.0	5.0 – 6.0
Тыква	12.0		12.0		9.0		3.0
Арбуз	8.0 – 10.0		11.0		4.0 – 5.0		2.0 – 2.6
Дыня	5.0 – 6.0		6.5		4.0		1.6
Огурцы	5.0		5.5		3.0 – 3.5		1.2
Помидоры	4.0		4.0		2.0 – 2.2		0.8
Морковь	2.5		2.8		0.6		0.7
Редис	3.6		4.0		1.6		2.0
Капуста	3.0		4.0		1.1 – 1.7		1.1 – 1.7

Таблица подбора решет для сортировки зерна в ОВС 25

Видео: ОВС 25 БОЛЬШЕ НЕ ПЫЛИТ !!! ОВС-25А НОВИНКА !!!

Видео: Демонстрация работы.
