Комбайн «НИВА» СК-5: технические характеристики

Покупка комбайна «Нива» СК-5: особенности выбора

Подавляющая часть этих комбайнов, уже довольно таки почтенного возраста, и это не может не отражаться на их состоянии. Поэтому в первую очередь смотрим на состояние рамы и прочих элементов конструкции, гнилая машина – это множество проблем в будущем.

Из механизмов осмотрите: состояние барабана, открыв боковые лючки он прекрасно просматривается на сквозь, можно оценить состояние бичей молотилки и подбарабанья; осмотреть снизу элеваторы, не должно быть значительной коррозии; оценить состояние двигателя и приводных ремней.

На вторичном рынке цена на комбайны «Нива» начинаются примерно со 100 тыс. все что ниже, так или иначе разукомплектовано. Цена свежего комбайна приблизительно 1,3-1,4 млн. руб.

Регулировка и ремонт комбайнов СК-5 «НИВА», СК-6 «КОЛОС» И СКД-5 «СИБИРЯК»

На комбайне СК-5 «Нива» зазоры молотильного устройства в диапазоне, необходимом при работе на определенной культуре, регулируют из кабины комбайнера рычагом 6 (рис 27). Заводской регулировкой устанавливают зазоры: на входе — 18 мм, между передней планкой 3 основной деки 2 и бичами барабана — 14 мм, на выходе — 2 мм при положении рычага 6 на первом зубе сектора 7. Если указанные зазоры не соответствуют, то восстанавливают их следующим образом: устанавливают рычаг 6 на первом зубе сектора 7 и в зависимости от направления перемещения деки (на уменьшение или увеличение зазоров) отпускают нижние или верхние гайки регулировочных тяг 1, 4 и цапф 5. Подкручиванием неотпущенных гаек восстанавливают указанные выше зазоры.

Рис. 27. Регулировка зазоров молотильного устройства комбайна Нива, составные части, запчасти: 1 и 4 регулировочные тяги; 2 — основная дека; 3 — передняя планка основной деки; 5 — цапфа; 6 — рычаг; 7 — сектор; 8 — шкала; 9 — винт.

После регулировки тщательно затягивают все гайки, отпускают винт 9 и перемещением шкалы 8 совмещают цифры 18, 14 и 2 со стрелкой рычага 6.

Во избежание аварийной ситуации барабан прокручивают вручную, чтобы убедиться в отсутствии контакта бичей за планки деки. Диапазон регулирования деки рычагом 6 на входе до 48 мм, у передней планки основной деки до 46 мм, на выходе до 40 мм. Перемещению рычага 6 на один зуб сектора 7 соответствует изменение зазора на 1 мм.

На комбайне CK-6-II «Колос» подбарабанья в исходное (начальное) положение устанавливают следующим образом: рычаг регулировки 8 (рис. 28) фиксируют на первом вырезе сектора 7 (заднее крайнее положение рычага) и изменением длины тяг 5 к 6 устанавливают при помощи щупа зазоры на входе 14 мм, на выходе 2 мм.

Рис. 28. Регулировка зазоров молотильного устройства комбайна Колос, детали и запчасти: 1 — рычаг регулировки деки второго барабана; 2 и 7 — сектора; 3 — регулировочные болты; 4, 5 и 6 — тяги; 8 — рычаг регулировки деки первого барабана. При установке зазоров на втором подбарабанье рычаг 1 фиксируют на секторе 2 в крайнем переднем положении и изменением длины тяг 4 болтами 3 при помощи того же щупа устанавливают зазоры между бичами барабана и планками подбарабанья на входе надставки 18 мм, у первой планки основного подбарабанья — 14 мм, на выходе — 2 мм.

При регулировках нужно следить за тем, чтобы зазоры между бичами и планками деки были одинаковыми по обеим сторонам молотилки.

Во время работы комбайна зазоры регулируют перемещением рычагов 1 и 8 на соответствующие деления секторов 2 и 7.

В случае забивания барабанов рычаг 8 первого подбарабанья пускают в крайнее нижнее положение, а рычаг 1 второго подбарабанья подают на себя. Затем выводят из зацепления с сектором 2 и опускают до предела вниз. На комбайне СКД-5 «Сибиряк» подбарабанья в исходное положение устанавливают следующим образом: открывают смотровые люки на панелях молотилки и отсоединяют регулируемую тягу 4 (рис. 29 и 30) от рычага 3. Рычаги 6 эксцентриков, расположенные с правой стороны молотилки, установить для переднего подбарабанья вертикально вниз, для заднего — вертикально вверх. Рычаг 2 (рис. 29) переднего подбарабанья ставят на пятое отверстие сектора 1, считая сверху, а рычаг 2 (рис. 30) заднего подбарабанья — на пятое отверстие, считая снизу. Освобождают болты 7 (рис. 29) и, вращая гайки регулировочных винтов 5 (рис. 29 и 30), устанавливают подбарабанья со следующими зазорами: у переднего барабана 20± 1 мм на входе и 7— 1 ми на выходе; у заднего барабана 18±1 мм на входе и 1 на выходе. Проверяют, вертикально ли расположены рычаги эксцентриков с правой стороны молотилки. Присоединяют тягу 4 к рычагу 3, предварительно отрегулировав ее длину и, затягивают болты 7 (рис. 29). Зазор на входе у подбарабанья заднего барабана замеряют по четвертой планке: он должен быть на 1 мм меньше, чем при замере на первой планке.

Рис. 29. Регулировка зазоров переднего подбарабанья молотильного устройства комбайна Сибиряк, детали и запчасти: 1 — сектор; 2, 3 и 6 — рычаги; 4 — тяга; 5 — винт; 7 — болт.

При перемещении на одно отверстие по сектору 1 (рис. 29 и 30) рычага 2 зазоры между бичами барабана и планками подбарабанья изменяются следующим образом: на входе 1 мм, на выходе 0,5 мм.

По окончании регулировки необходимо убедиться в отсутствии перекосов подбарабаний. Чтобы проверить, не задевают ли бичи о планки подбарабаний, нужно по окончании регулировки провернуть молотилку вручную.

Рис. 30. Регулировка зазоров заднего подбарабанья молотильного устройства комбайна Сибиряк, составные части, запчасти: 1 — сектор; 2, 3 и 6 — рычаги; 4 — тяга; 5 — винт. Далее регулировка частоты вращения барабана и натяжение ремня вариатора привода барабана комбайна.

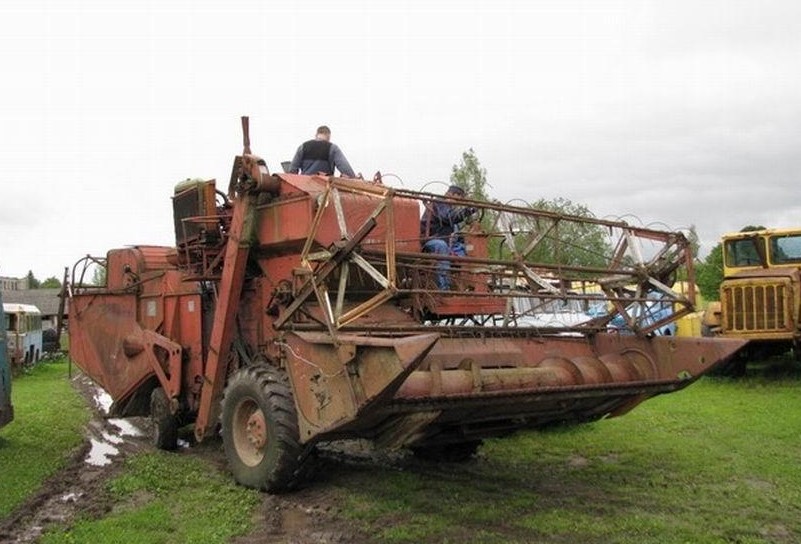

«Нива» СК-4

Комбайн СК-4 от бренда «Ростсельмаш» — легендарная самоходная машина, в прошлом лауреат международных конкурсов и выставок. Собирался в период 1962-1974 гг. конструкторами в г. Таганроге. Имеет классическую для клавишных комбайнов конструкцию, заложенную в ее предшественнице – базовой модели СК-3. Схема его внутреннего устройства изображена на рисунке ниже.

Особенности:

• 4-тактный мотор с прямым впрыском дизеля и радиаторным охлаждением;
• 2-дисковое сцепление;
• двухходовое устройство КПП – комбайн может перемещаться в одной из 4 скоростей, где 3 из них – для прямого хода;
• тормозные шкивы промежуточного и приводного вала, которые позволяют переключать скорость с выключенным сцеплением;
• объемная молотилка;
• возможность регулировки рабочих органов в процессе движения комбайна;
• модернизированный соломотряс;
• гидравлическое управление большинством деталей и ущлов, включая жатку, мотовило, подборщик;
• передача оборотов мотора на шкивы – через ходовой вариатор;
• рулевое управление, осуществляемое через вал и конические шестерни.
• жатка с башмаками копирования рельефа, которые через регулировку высоты среза препятствуют деформации мотовила и др. элементов жатки;
• эксцентриковое мотовило, защищенное от перегрузок;
• управление жаткой с помощью боковых гидроцилиндров;
• чугунные зубья режущих деталей со стальными вкладышами;
• усложненный процесс замены основной жатки на альтернативную.

Технические характеристики комбайна СК-4:

• Тяга – 56 кВт;
• Жатка – до 5 м;
• Топливный бак – 0,14 м3;
• Расход дизеля – 0,218 кВтч;
• Диаметр дробилки – 55 см;
• Размер клавиши соломотряса – 3,64 м;
• Зерноприемник – 1,8 т;
• Масса – 6,28 т.

Основными недостатками данной модели считают ее низкую производительность и небольшую мощность, которая подойдет для домашних фермерских хозяйств.

Жатка комбайна «Нива» СК-5

Предназначение жатки – это скашивание и транспортировка зерновой массы в молотилку. На нее возможно крепление подборщика, функция которого подбирать из валков скошенные стебли. Ширина захвата жатки может быть разной, а состоит она из следующих элементов:

• Корпус жатки с башмаками. К нему крепятся все рабочие элементы жатки. Подвешивается корпус к наклонной камере, для этого используют сферический шарнир и специальные подвески, которые связаны пружин, уравновешивающих корпус. Высота среза регулируется башмаками, и может составлять 50, 100, 130, и 180 мм. Давление башмаков на почву регулируется с помощью натяжных пружин в пределах от 25 до 30 кгс.
• Мотовило. Задача мотовила подводить и поддерживать стебли в момент резки, далее отправляя их к шнеку. Его основа – это вал, на который крепятся крестовины, а к ним граблины. Последние, в свою очередь представляют собой трубчатый вал с подпружиненными пальцами.
• Режущий аппарат. Его обязанность резка стеблей при комбайнировании. Состоит аппарат из пальцевого бруса с одинарными пальцами, и приклепанными к ним противорежущими пластинами ножа, пластин трения, лопаток прижимных и приводного механизма. В движение нож приводится шарнирно-телескопической передачей, закрепленной на корпусе жатки.
• Шнек. Сужает и подает поток стеблей на плавающий транспортер. Представляет собой цилиндр с приваренными к нему спиральными лентами, левого и правого направлений, которые при вращении сдвигают скошенные стебли в середину. В центре шнека находится пальчиковый механизм, проталкивающий скошенную массу к транспортеру.
• Плавающий транспортер. Этот механизм сопровождает зерновую массу от шнека в молотилку комбайна. Располагается транспортер в наклонном корпусе. Состоит из валов со звездочками, ведомого и ведущего. А так же роликово-втулочных цепей с планками из стали.
• Подборщик. Подбирает из валков скошенную массу и подает на платформу жатки. Для установки подборщика предварительно снимают мотовило. Применяются при раздельном комбайнировании.

СК-5 Нива (комбайн) — Вікіпедія

Матеріал з Вікіпедії — вільної енциклопедії.

СК-5 «Нива» — марка радянського самохідного зернозбирального комбайна, що виробляється заводом «Ростсільмаш» з 1970-го року, з 2004 року продається під маркою «Нива-Ефект».

Позначення СК-5 — Самохідний Комбайн продуктивністю 5 кг/с.

Комбайн СК-5 «Нива» є найпоширенішим зернозбиральних комбайном в СРСР і, свого роду, «візитною карткою» радянського сільськогосподарського машинобудування.

Комбайн є глибокою модернізацією комбайна СК-4, який виготовлявся в 1960-х роках.
В даний час у комбайна з’явилася нова, більш комфортна кабіна зі встановленим кондиціонером. Змінився і колір комбайна: замість традиційного червоного використовується зелений. При виробництві комбайна довелося відмовитися від послуг деяких постачальників, тепер на ньому стоять імпортні ремені і гідравліка.

СК-5 «Нива» виготовляється понад 30 років і є абсолютним світовим рекордсменом за обсягом виробництва — більше 2-х млн одиниць техніки.

Немного истории

Зерноуборочный комбайн СК-5 «Нива» увидел свет на заводе «Ростсельмаш» (г. Ростов-на-Дону) в далеком 1973 году как результат глубокой модернизации предыдущей модели — СК-4, которая, в свою очередь, сменила на конвейере первый самоходный комбайн, выпускаемый заводом — СК-3, созданный ростовскими конструкторами «с нуля» в 1958-м (до этого там выпускались лишь прицепные модели комбайнов, к тому времени окончательно устаревшие).

Следует отметить, что первый самоходный «ростсельмашевский» СК-3 не был первым советским самоходным комбайном: эти лавры принадлежат комбайну С-4 (изначально «Сталинец-4»), который производился на четырех заводах с 1947 по 1958 гг.

Первая партия комбайнов СК-3 из 27 машин вышла на поля в июне 1958-го и уже в 1961-м реестр выпущенных самоходных комбайнов достиг 100-тысячной отметки.

Модель хорошо показала себя в работе, однако конструкторское бюро «Ростсельмаша» не простаивало в бездействии — велась кропотливая работа над новым поколением более производительных комбайнов (само собой, самоходных — прицепные ушли в историю и в музейные экспозиции). Как результат, в начале 1962 года была утверждена к производству модель СК-4 (самоходный комбайн, 4-я модель), которая была более производительной, чем предыдущая, на 25% и технически более современной. Комбайн был отмечен на трех международных выставках (Лейпциг, Брно и Будапешт), а его создатели удостоены самой престижной Ленинской премии! Всего, по официальной статистике, вместе с различными модификациями было выпущено 855 589 единиц данной техники.

Тем не менее, и такая замечательная машина со временем получила замену. В 1973-м в серию запущен комбайн СК-5 «Нива» с пропускной способностью 5 кг/сек, которому было суждено стать «золотым стандартом» отечественного комбайностроения и самой массовой моделью, которая до сих пор успешно трудится на полях небольших фермерских и частных хозяйств. Комбайн претерпел ряд улучшающих и узкоспециализированных модификаций, получил комфортную кабину и импортную гидравлику, однако в 2017 году вместе с последней модификацией «Нива-Эффект» серия была закрыта и ее производство прекращено. Думаем, 44 года на конвейере — совсем неплохая судьба для любой удачной машины!

Особенности комбайна СК 4

Этот зерноуборочный самоходный комбайн производился с 1962-1974 гг., за время чего был удостоен наград и медалей, как на отечественном, так и международном уровне.

Среди особенностей, которые помогли ему продвинуться вперед своих предшественников, можно назвать:

• оснащенность большой молотилкой;
• возможности регулировать при движении агрегата рабочие узлы и механизмы;
• большую маневренность благодаря гидроусилителю поворотного движения;
• модернизацию клавиш соломотряса;
• использование крупнокалиберных шнеков;
• конструктивное усовершенствование копнителя и элеваторных скребков.

Эксплуатация комбайнов «Нива» СК-5

За несколько десятилетий эксплуатации этих машин в нашей стране и странах СНГ накопился огромный опыт эксплуатации. Мы просто обязаны применить его для нашего анализа. Посмотрим что пишут о «Ниве» опытные комбайнеры.

1. Работаю на «Ниве» вот уже много лет, за год нарабатываю от 300 до 400 Га в год. Из них 200 своих, остальное колымы. Жатка 5-и метровая, двигатель не турбированый. За день получается примерно 14-15 Га за смену 12 часов. Многие называют такой объем для Нивы невозможным, но это вполне реально, хотя не легко конечно. Поставил кондиционер, стало гораздо легче. А из существенных недостатков только износ ремней, но их замена не составляет большого труда.
2. У меня объем не большой, 40 Га, убираю не торопясь за три дня. Приобретал 3 года назад, когда надоело нанимать каждый год комбайн со стороны, а это та еще нервотрепка. Хоть и работает она у меня 3-4 дня в году, зато душа спокойна, а это дорогого стоит. А вот Ниву я брал как раз совсем за небольшие деньги, которые уже давно окупились. Техника старенькая, и руки частенько прикладывать приходится, но свое дело делает без нареканий. А вообще если все делать вовремя то машина по сути не убиваемая.

Теперь разберем преимущества и недостатки:

К плюсам отнесем:

• Машина имеет относительно небольшие габариты, это позволяет использовать ее на небольших по размеру полях со сложным рельефом.
• Неплохая производительность и небольшие потери.
• Хорошая очистка зерна.
• Неплохая маневренность.
• Доступность запчастей, небольшая стоимость.

Из недостатков:

Износ приводных ремней.

Весьма трудоемкий процесс установки жатки.

Двигатель комбайна

Современные «Нивы» оснащаются дизелем марки ММЗ — Д.260.1. Этот движок объемом в 7,12 л отлично подходит для различных работ.

Дело в том, что у него неплохой запас по крутящему моменту (622 Н/м), который обеспечивает хорошую тягу даже под полной нагрузкой или при проходе сложного участка.

Мотор можно «раскрутить» до 2100 об./мин., но на практике стараются «поймать» средние (порядка 1400) обороты — в таком режиме достигается пик мощности.

Жидкостное охлаждение незаменимо для полевых работ, в этом плане минский дизель предпочтительнее «воздушников».

Для длительных полевых работ вам также понадобятся мотоблоки, трактора и мини-трактора.

Важно! Если первый пуск двигателя осуществляется при температуре ниже +5 °С, то залитое еще на заводе масло следует сменить на зимнее М8 (подходят жидкости с индексами ДМ и Г2К).

В качестве «сердца» данной машины также могут выступать и такие моторы, как:

• СМД-17К и СМД-18К (оба — по 100 л. с.);
• 120-сильные СМД серий 19К, 20К и 21К с наддувом.

Устройство

Устройство комбайна Нива СК 5 содержит ходовую часть, гидравлику и жатку. Ход комбайна обеспечивается мостом ведущих колес, мостом управляемых колес и вариатором. Для перемещения ведущих колес имеются такие основные узлы:

•  коробка передач;
•  муфта сцепления;
•  дифференциал;
•  КПП с тормозом;
•  пара бортовых редукторов.

Коробка передач имеет три вала и систему шестерен. Коробка обеспечивает три передние передачи и одну заднюю.
Водимые колеса соединены жесткой балкой. А также имеются поворотные кулаки и трапеция с цилиндром, работающим от гидропривода.
Вариатор играет роль передатчика крутящего момента со шкива мотора на КПП. Происходит это за счет клиноременного механизма. Управление вариатором осуществляется оператором.
Система гидравлики участвует в процессах управления основными элементами машины, опустошении бункера, осуществлении поворотных движений, наборе или снижении скорости. Система гидравлики делится на такие составляющие:

•  насос;
•  распределитель;
•  насос для дозирования;
•  поршневой цилиндр.

Зерноуборочный комбайн Нива СК 5м имеет основной элемент для уборки растений – жатку. Она содержит такие элементы:

•  раму с башмаками;
•  мотовило;
•  аппарат резки;
•  шнек;
•  транспортерная лента плавающей разновидности;
•  подборщик (используется при раздельном способе зерноуборки).

Схема комбайна Нива СК 5 подразумевает определенный ход работы:

1.  наклоненные мотовилом растения срезаются и подаются в молотильно-сепарирующую систему после сужения;
2.  в приемном битере происходит разделение на камни и основную массу зерновых культур;
3.  в барабане зерна отделяются от колосьев;
4.  полученная солома поступает на соломотряс;
5.  после полного разделения зерно подается в бункер;
6.  обработанная солома движется в копнитель, где уплотняется;
7.  после набивки копнителя оператор выгружает копну;
8.  копнитель закрывается.

СК 05 отличается высокой маневренностью и простотой контроля в непредвиденных обстоятельствах.

Жатка

Любой зерноуборочный комбайн содержит пять основных частей: жатку, молотилку, копнитель, ходовую часть и двигатель. Кроме того комбайн оснащается гидравлической системой, механизмами привода, органами управления и сигнализации.СК 5 «Нива»– это пример нестареющей классической схемы зерноуборочного комбайна, имеющей несущую молотилку и навесные жатку и копнитель.

Жатка скашивает хлебную массу и транспортирует ее в молотилку комбайна.
Включает в свой состав корпус, мотовило, режущий аппарат, шнек и механизмы привода и регулировок. Корпус жатки шарнирным способом установлен на наклонной камере на центральном шарнире и подвесках.
Подвеска регулируемая по длине служит для избежания перекосов жатки относительно молотилки. Основой жатки является сварной корпус. Сзади на нем имеются съемные опоры которые могут принимать рабочее или транспортное положение. Рабочее положение опор используют во время монтажа, ремонта и хранения. Внизу на корпусе расположены копирующие башмаки, которые служат передней опорой жатки в случае прямого способа уборки с копир. рельефа поля. Башмаки могут принимать любое из 4-х полож. тем самым регулируя высоту среза стеблей.

Кабина и рулевое управление

В старых моделях советского периода, условия в кабине комбайна были весьма, спартанские. Принудительная вентиляция хоть и присутствовала, была не способна спасти от жары, а о кондиционере тогда можно было только мечтать. Хотя нельзя не отметить что органы управления машиной располагались вполне удобно.

Рулевая колонка непосредственно перед оператором. В полу справа от колонки рычаг переключения передач, раздельные педали тормоза, педаль выгрузки копны, слева сцепление и стояночный тормоз. Справа от сиденья располагались рычаги и переключатели управления различными механизмами и системами комбайна: жаткой, молотилкой, выгрузкой бункера и т.д.

Сиденье подрессорено с регулировками по весу, в вертикальной и горизонтальной плоскости.

Стоит отметить, что в современных моделях комбайна кабина куда комфортнее. Обивка и звукоизоляция из современных, качественных материалов. Возможна установка кондиционера.

Рулевое управление.

Управляемые колеса на комбайне задние. Система управления полностью гидравлическая, с гидроцилиндром в рулевой трапеции.

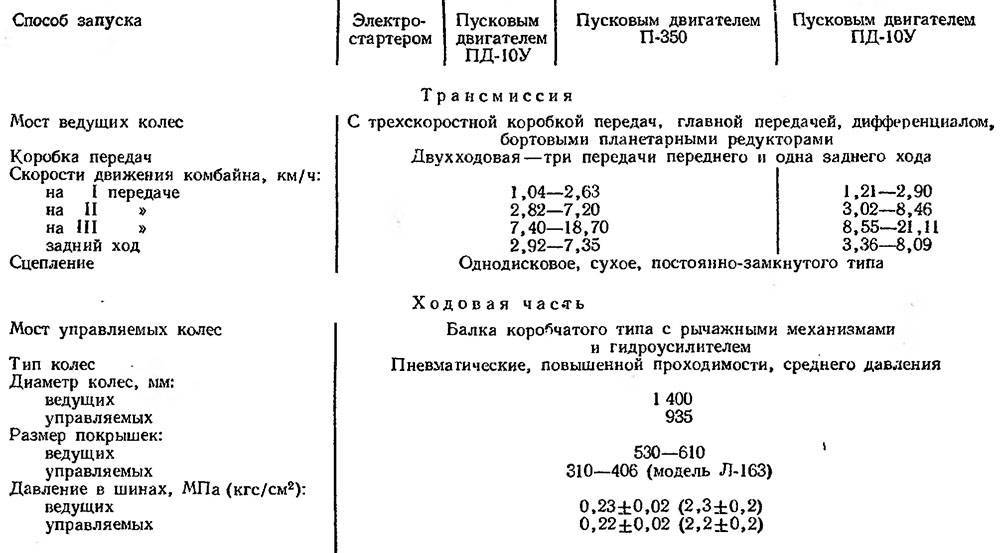

Технические характеристики комбайна НИВА СК-5

Завод «Ростсельмаш» был основан в начале XX века. Это известное не только в родной стране, но и ближнем и дальнем зарубежье предприятие, когда-то выпускало комбайны Нива СК-5. Сейчас там производятся его модернизированные наследники.

Эта без преувеличений выдающаяся машина начала выпускаться с 1958 года в качестве модели СК-3. Производя ранее исключительно прицепные комбайны, завод сделал большой шаг вперёд, самостоятельно разработав первую самоходную уборочную машину. С того момента страна имела технику совсем иного уровня, современную и производительную.

1962 год был ознаменован следующим этапом развития машины. Началось производство усовершенствованной модели СК-4, которая отличалась на 25% увеличенной производительностью.

Последняя модель линейки — СК-5. Её начали изготовлять в 1973 году. Эта машина стала широко использоваться в качестве базы для различных узкоспециализированных и прочих модификаций. К примеру, она послужила основой для создания рисоуборочного комбайна, работающего на склонах до 30°.

Основные модификации модели:

• СК-5А — с повышенной мощностью (до 120 л. с.).
• СК-5АМ — мощность повышена до 140 л. с., трансмиссионная коробка смещена влево.
• СК-5М-1 — на этот вариант установлена гидростатическая трансмиссия.
• СКП-5М-1 — с опцией комплектования сменным полугусеничным ходом, чтобы работать на очень влажных почвах.
• СКК-5 — является крутосклонной модификацией для возможности работы на склонах до 30°.

Комбайн Нива СК-5 — технические характеристики

Название уборочной машины расшифровывается как С – самоходный, К — комбайн и 5 — производительность в 5 килограммов в секунду. Другие характеристики:

• Размеры комбайна Нива СК-5: 7607 мм в длину, 3930 мм в ширину, 4100 мм в высоту;
• Вес — 7400 килограммов;
• Мощность 114 киловатт/155 лошадиных сил;
• Объём бака для топлива — 300 литров;
• Камера наклонная — транспортер;
• Ножи — 64 штуки;
• Ширина жатки — 5 метров;
• Соломотряс — 4 клавиши;
• Длина элементов соломотряса — 3,6 метров;
• Скорость выгрузки бункера — 40 л/сек, высота выгрузки — 2,9 метров;
• Система очистки — двухрешетная;
• Объём бункера — 3 тысячи литров;
• Молотильный механизм представлен барабаном с вращением 2900 оборотов в минуту;
• Диаметр молотильного аппарата — 0,6 метра.

Эксплуатация комбайна Нива СК-5

Удивительно, но в наше время, в эпоху высоких технологий и продвинутой электроники, всё больше аграриев останавливают свой выбор на простых и надёжных машинах. Они отличаются редкими поломками, доступностью запчастей, а отремонтировать их может любой сельский слесарь, не имеющий особых навыков и без специального оборудования. И, конечно же, самое главное преимущество Нива СК-5 — это цена и соотношение цены и качества. Это идеальный вариант для зон рискованного земледелия с полями низкой урожайности, в то время как дорогой комбайн будет в таком случае не в состоянии себя окупить.

Преимущества уборочной машины:

• Компактные габариты и сравнительно небольшой вес, позволяющие работать на полях небольшого и среднего размера, где также может преобладать сложный рельеф.
• Высокая производительность, обусловленная наклонной камерой и транспортером. Транспортер направляет зерно, неся минимальные потери.
• Лёгкое управление и маневренность благодаря применению гидростатической приводной системы.
• Комфорт для водителя. Современные модели оборудованы кондиционером, системой отопления, звуковой и вибрационной изоляцией.
• Возможность установить различные элементы для операций с соломой, которая остаётся после уборки злаков.

Недостатки:

• Приводные ремни быстро изнашиваются.
• Жатка устанавливается довольно сложно, что делает процесс обслуживания достаточно трудоёмким.

Схема комбайна Нива СК-5

Уборочная машина состоит из: мотовила, режущего аппарата, шнека, пальчикового аппарата, наклонной камеры, приёмного битера, камнеуловителя, барабана, приставки деки, основной деки, отбойного битера, соломотряса, транспортной (стрясной) доски, пальчиковой (разравнивающей) решётки, верхнего решета, удлинителя верхнего решета, нижнего решета, скатной доски, зернового шнека, колосового шнека, зернового элеватора, колосового элеватора, верхнего (распределительного) колосового шнека, скатной доски удлинителя, половонабивателя, измельчающего барабана с ножами, противорежущего бруса, шнека измельчителя, вентилятора измельчителя, бункера, вентилятора очистки.

Особенности уборки колосовых растений комбайном СК-5 «Нива»

При прямом комбайнировании уборка совмещается с обмолотом. Такой способ применяется в южных областях (Астраханская, Волгоградская, Саратовская, Ростовская и другие области юга России). Скашивание выполняется специальной косилкой, установленной на раме жатки.

Общий вид жатки с косилкой. Видно мотовило с приводом и косилка

Жатка не просто висит на раме комбайна. При скашивании зерновых она опирается на копирующие башмаки. Тогда высота среза по всей ширине остается постоянной. У башмаков разная высота от 50 до 180 мм. Используя специальные пружины, добиваются определенного усилия давления башмака на почву.

Особенности устройства жатки

Устройство жатки следующее:

1. Мотовило приподнимает полегшие стебли. Оно вращается в эксцентриковом механизме привода. Такое сложное движение лучше приподнимает полегшие хлеба.
2. Режущий аппарат – это пальцевый брус с одинарными пальцами. К ним приклепаны противорежущие пластины. Шарнирно-телескопическая передача приводит в движение нож.
3. Шнековый транспортер смещает срезанную массу к центру.
4. Пальцевый механизм, расположенный в центре направляет хлебную массу на наклонный транспортер.
5. Наклонный транспортер осуществляет подачу зерновых на молотильно-сепарирующее устройство, размещенное внутри комбайна.
6. Подборщик используется при раздельном комбайнировании, когда выполняется скашивание в валок, а через несколько дней подбор молотьба хлеба.

Типы жаток, используемых на комбайне СК-5 «Нива»

Комбайн СК-5 «Нива» оснащается разными типами жаток.

Тип жатки	Ширина захвата	Убираемые сельхозкультуры и вид уборки
ЖВН-6А	6	Пшеница, рожь, ячмень, овес при прямом комбайнировании
ЖШН-6	6	Пшеница, рожь, ячмень, овес при раздельном комбайнировании, формирует валок, в котором колосья размещаются в верхней части
ЖНС-6-12	Пшеница, рожь, ячмень, овес при раздельном комбайнировании, формирует валок, в котором колосья размещаются в верхней части. Один валок формируется с двух проходов комбайна
ЖВР-10	10	Скашивание изреженных хлебов
ЖРБ-4,2	4,2	Бобовые и крупяные культуры, семенники трав, полеглые стебли, зеленый горошек, гречиха.
ЖНУ-4	4	Бобовые культуры, рис, семенники трав, гречиха
ППК-4	4	Уборка кукурузы
КМС-4	4	Уборка кукурузы

Общий вид жатки ППК-4, используемой для уборки кукурузы. Видны специальные колосники, направляющие стебли кукурузы на наклонный транспортер

Возможные ошибки при скашивании зерновых:

1. Неправильный подбор скорости вращения мотовила. В результате верхняя часть отбрасывается сильно вперед, что нарушает условия резания стеблей. Регулирование выполняют на ходу, внимательно наблюдая за ходом процесса уборки.
2. Использование жаток ЖВН-6А или ЖШН-6 на разреженных хлебах. Получаемый валок имеет слишком малую удельную массу. Производительность на обмолоте крайне низкая.

Подборщик для жаток бывает двух типов: барабанный и полотенно-транспортерный подборщик.

Барабанный подборщик имеет барабан длиной 3 м. Пальцы барабана подают массу на шнек, а затем она перемещается на наклонный транспортер.

Полотенно-транспортерный подборщик – это резинометаллическое устройство, осуществляющее сбор и подачу массы на транспортер наклонного типа. Наибольшее распространение получил полотенно-транспортерный подборщик.

При регулировке режима работы полотенно-транспортерного подборщика устанавливают скорость на 20-30 % выше линейной скорости движения комбайна.

Жатки зерноуборочных комбайнов отечественного производства взаимозаменяемые, поэтому поиск комплектующих можно производить не только для СК-5, а также и для других комбайнов, например, «Енисей – 1200».

Ошибка при регулировке скорости работы подборщика – это слишком высокая скорость по отношению к линейной скорости сельхозмашины (более 30 %). Это ведет к разрыву валков и выбиванию зерна раньше поступления на молотильно-сепарирующий аппарат.

Наклонный транспортер является неотъемлемым элементом жатки. Его планки перемещают хлебную массу по плоской поверхности корпуса, направляя ее в молотильно-сепарирующее устройство.
