Кормоуборочный комбайн КСК-100

Комбайны Ягуар (jaguar)

Производителем комбайнов модели Ягуар является фирма «Клаас», которая давно уже хорошо зарекомендовала себя на рынке сельскохозяйственной техники.

Особенностью комбайнов Ягуар является их высокая мощность (481 лошадиная сила), добиться таких результатов стало возможно благодаря подключению измельчителя к коленчатому валу.

Технические характеристики и показатели комбайна зависят от конкретного варианта, бренд «Ягуар» – это целая линейка комбайнов.

Но есть и общие параметры, характерные для всех представителей данного модельного ряда:

• автоматическая коробка переключения передач;
• 6 цилиндров;
• ширина подборщика от 3000 до 3800;
• наличие кондиционера и бортового компьютера.

Возможность использования дополнительных агрегатов, что позволяет значительно расширить функции комбайнов Ягуар.

Цена комбайна «КСК-100»

Как уже было отмечено, кормоуборочные комбайны «КСК-100» и все их разновидности с 2009 года сняты с производства и в Гомеле, и в Брянске. Стоимость нового комбайна«КСК-100» последней модификации до последнего времени находилась в пределах от полутора до двух миллионов рублей, в зависимости от комплектации. Теперь совершенно новых «КСК-100» на рынке сельхозтехники уже не осталось.

Зато вторичный рынок предлагает большое количество «КСК-100» в самом разном техническом состоянии. Цены так же разнообразны. Подержанный комбайн «КСК-100», в исправном состоянии и «на ходу» сейчас можно приобрести и за 100 тысяч рублей. Если, конечно, есть немалый опыт эксплуатации и ремонта данной сельхозтехники. Б/у «КСК-100» в довольно «бодром» техническом состоянии можно купить за 500 тысяч рублей.

Виды, технические характеристики, устройство кормоуборочных комбайнов

Классификация кормоуборочных комбайнов основана на таких параметрах, как принцип агрегирования и тип измельчающего устройства. Первый классификатор подразделяет комбайны на самоходные и прицепные, второй – на дисковые и барабанные.

Все кормоуборочные комбайны схожи по своему строению и комплектации.

Таким образом, в состав кормоуборочного комбайна входят следующие рабочие узлы:

• жатка, которая может иметь различную ширину захвата;
• измельчающее устройство;
• подборщик.

Наибольшую важность для комбайна имеют следующие показатели:

• производительность;
• расход топлива;
• мощность двигателя.

Кормоуборочный комбайн «Марал» 125

Конструкционно представляет собой аналог комбайна Е-281, которая в прошлом столетии поставлялась из Германии. Эта самоходная машина может комплектоваться жатками для грубо- и мягкостебельных растений, многолетних трав, а так же подборщиком сена, предварительно собранного в валки. Приспособлена как для сплошных посевов, так и культур, высаживаемых с определенной шириной междурядьев.

Достоинства:

• • высокая производительность для эксплуатации в крупных землевладениях;
  • маневренность за счет малогабаритной конструкции;
  • долговечность рабочих узлов;
  • металло- и камнеуловители для продления ресурса жатки и подборщика;
  • линейный силосопровод поворотного типа;
  • низкая ресурсоемкость;
  • сниженное давление на почву;
  • приводность для передних колес;
  • жатка, управляемая джойстиком;
  • клиноременная трансмиссия;
  • барабанная дробилка;
  • одноместная кабина, недоступная для внешних воздействий среды.

Параметры работы:

• • • Мощность – 170 л.с.;
    • Дальность выброса — 3,9 м;
    • Бензобак – 185 л;
    • Жатка – 2,1/2,8/4,2 м;
    • Передвижение – до 20 км/ч.

Продажа кормоуборочных комбайнов

На сегодняшний день продажей кормоуборочной техники занимаются несколько десятков предприятий и фирм. Одним из наиболее выгодных вариантов является покупка подобной техники в интернете.

Конкурентными преимуществами компаний, реализующих кормоуборочные комбайны в сети, являются адекватная ценовая политика, возможность доставки выбранной модели в любой регион, наличие службы поддержки, специалисты которой помогут подобрать модель уборочной техники в зависимости от бюджета агрария.

В интернете продаются кормоуборочные комбайны отечественных и зарубежных брендов. Многие фирмы реализуют подобную сельскохозяйственную технику не только за наличный расчет, но и в лизинг. К тому же, некоторые фирмы продают комбайны в рассрочку. Стоит отметить и наличие специальных предложений для начинающих фермеров, с помощью которых можно приобрести комбайн по сниженной цене.

Технические характеристики

Существующие модификации комбайна обладают близкими параметрами с базовой моделью, однако являются более функциональными и эффективными при уборке сельскохозяйственных культур. Общие технические данные сведены в таблицу.

Характеристики комбайна «КСК-100» и его модификаций «А-2», «А-3», «Б-2» и «А-Б»:

Характеристики	Показатели	Ед. измерения
Мощность двигателя (поддерживается на одном уровне для различных моделей)	200	л.с.
Удельный расход топлива	162-168	г/(л.с.*ч)
Число цилиндров	6 (V-образное размещение)	шт.
Производительность:
— по зеленой траве	8-10	кг/с
— по подвяленной траве	6-7	кг/с
— по кукурузе	20-25	кг/с
Устанавливаемая длина резки на силос	0,5-10	см
Скорость:
— транспортная	0-20	км/ч
— рабочая	0-12	км/ч
Ширина захвата подборщика трав и культур	1,9-2,2	м
Ширина захвата жатки:
— кукурузы (трубостебельных культур0	3,0-3,4	м
— травы	4,2	м
Высота среза (мин)	6-8	см

Несмотря на длительную историю своей эксплуатации, разновидности комбайна КСК-100 до сих пор остаются востребованными на рынке сельхозтехники. Относительно невысокая стоимость и ремонтопригодность повышает их практическую ценность. Возможность регулировки рабочих настроек позволяет использовать комбайн для уборки промышленных полей и частных фермерских хозяйств.На видео комбайн КСК-100 в работе:

Общие сведения

Силосоуборочный комбайн представляет собой устройство, которое необходимо для срезки растений на силос, последующего их измельчения и сбора в автомобиль или прицеп. Использование подобной сельскохозяйственной техники значительно облегчает работу по уборке растений.

Все силосоуборочные комбайны имеют схожую конструкцию, отличаясь производительностью и некоторыми деталями. Сельскохозяйственные машины имеют такие части — рама, хедер, который срезает растения с поля, шнек для измельчения силоса, емкость для сбора, колеса. В некоторых модификациях комбайнов отсутствует тара для сбора силоса, ее может заменять машина, которая движется параллельно сельскохозяйственной технике, или прицеп.

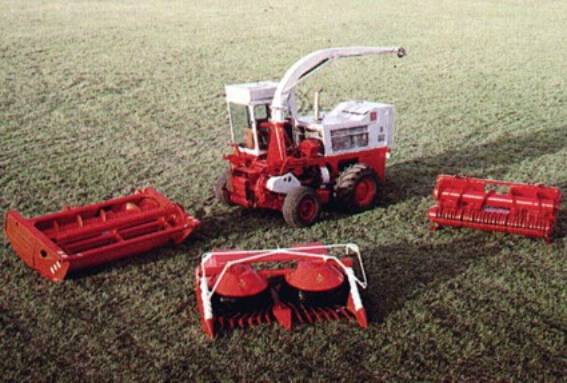

Оборудование комбайна «КСК-100»

Кроме барабанной жатки, кормоуборочные комбайны данной марки комплектовались так называемыми «травяными» и «кукурузными» жатками мотовильного типа. Жатка «травяная» используется для скашивания тонкостебельных культур, высотой до полутора метров. Жатка «кукурузная»специально предназначена для скашивания силосных культур высотой до 4-х метров и толщиной стеблей до 50-ти миллиметров.

Марки жаток для грубостебельных культур, с которыми агрегатируются«КСК-100» и его модификации, таковы: «ЖКЕ-3.0», «ПКК-0200000А», «ПКК-0200000», «КИЛ-0800000». Марки подборщиков к комбайну: «ПТФ-2,2», «ПТФ-2,2-01», «ПКК-0350000, КИС-0900000».

Кроме того, на «КСК-100А» устанавливали оборудование «УВК-Ф-1», предназначенное для внесения жидких органических кислот при скашивании растений. Оно состоит из резервуара на четыреста литров, газоструйного эжектора, насоса, дозатора, распылителя, соединительных рукавов и пульта управления. Весит данное устройство 170 кг.

Об истории комбайна «КСК-100»

Этот комбайн сразу по целому ряду показателей стал первопроходцем, и вообще уникальной для своих лет машиной. Вообще, «КСК-100» стал первым в Советском Союзе кормоуборочным комбайном не прицепного, а самоходного типа. Кроме того, это была самая первая в стране самоходная сельхозмашина с гидроприводом ходовой части. В его конструкции впервые в практике отечественного кормоуборочного машиностроения были применены сменные навесные адаптеры.

Серийное производство «КСК-100» стартовало в 1977 году. Основной производственной площадкой для модели стал белорусский завод «Гомсельмаш», город Гомель. Запуску в серию этой новой модели предшествовала тотальная реконструкция и перевооружение завода, которые увеличили его производственные мощности сразу в несколько раз. Впоследствии серийное производство «КСК-100» было налажено также в городе Брянске, на предприятии «Брянсксельмаш».

Эта востребованная машина и ее модификации производились в течение тридцати двух лет, вплоть до 2009-го года. Массовый выпуск и широкое применение сыграли значительную роль в развитии советского растениеводства и животноводства.70-80 годы стали временем значительного развития колхозов и совхозов. В частности, строительства в большинстве хозяйств крупных ферм-откормочников для телят (крупного рогатого скота); закладки бетонных силосных ям значительного объёма.

В настоящее время на смену «КСК-100» и его модификациям пришли современные кормоуборочные комбайны «Полесье», которые выпускаются не только в Гомеле и Брянске, но и на двух крупных совместных предприятиях в Китае. Эти кормоуборочные комбайны делаются по современной компоновке, с центральным расположением кабины управления. В технологическом смысле они также мало походят на «КСК-100» и, естественно, значительно превосходят его по производительности и рентабельности.

Комбайны Полесье

Компания «Полесье» выпускает кормоуборочную технику различных модификаций. Одним из направлений деятельности предприятия является выпуск самоходных комбайнов. Они отличаются расширенным функциональным набором. Комбайны фирмы «Полесье» используются не только для скашивания травы, подсолнечника и других культур, но и для их последующего измельчения.

Техника обладает функцией добавления в корма консервантов, для того чтобы увеличить срок их хранения. Набор сменного оборудования (различные подборщики, жатки для культур с грубыми стеблями) позволяют использовать его в течение всего сезона кормозаготовки.

Несомненным преимуществом комбайнов «Полесье» является их относительно низкая рыночная цена. В этом плане данная техника выгодно отличается от аналогов зарубежного производства.

Компания «Полесье» также выпускает прицепные комбайны, которые легко агрегатируются с тракторами.

Об истории комбайна «КСК-100»

Этот комбайн сразу по целому ряду показателей стал первопроходцем, и вообще уникальной для своих лет машиной. Вообще, «КСК-100» стал первым в Советском Союзе кормоуборочным комбайном не прицепного, а самоходного типа. Кроме того, это была самая первая в стране самоходная сельхозмашина с гидроприводом ходовой части. В его конструкции впервые в практике отечественного кормоуборочного машиностроения были применены сменные навесные адаптеры.

Серийное производство «КСК-100» стартовало в 1977 году. Основной производственной площадкой для модели стал белорусский завод «Гомсельмаш», город Гомель. Запуску в серию этой новой модели предшествовала тотальная реконструкция и перевооружение завода, которые увеличили его производственные мощности сразу в несколько раз. Впоследствии серийное производство «КСК-100» было налажено также в городе Брянске, на предприятии «Брянсксельмаш».

Эта востребованная машина и ее модификации производились в течение тридцати двух лет, вплоть до 2009-го года. Массовый выпуск и широкое применение сыграли значительную роль в развитии советского растениеводства и животноводства.70-80 годы стали временем значительного развития колхозов и совхозов. В частности, строительства в большинстве хозяйств крупных ферм-откормочников для телят (крупного рогатого скота); закладки бетонных силосных ям значительного объёма.

В настоящее время на смену «КСК-100» и его модификациям пришли современные кормоуборочные комбайны «Полесье», которые выпускаются не только в Гомеле и Брянске, но и на двух крупных совместных предприятиях в Китае. Эти кормоуборочные комбайны делаются по современной компоновке, с центральным расположением кабины управления. В технологическом смысле они также мало походят на «КСК-100» и, естественно, значительно превосходят его по производительности и рентабельности.

Производители и поставщики кормоуборочных комбайнов

Среди крупнейших производителей кормоуборочных комбайнов следует отметить фирму John Deere. Она выпускает практичные и удобные в использовании модели сельскохозяйственной техники, используя передовые технологии. Комбайны этого бренда отличаются высокой технологичностью, которая достигается за счет внедрения электронных устройств и применения гидроприводов. У компании John Deere есть много официальных дилеров, которые занимаются оптовой и розничной продажей сельскохозяйственной техники.

Среди поставщиков кормоуборочной техники можно отметить такие предприятия, как «Делагро», «РосАгроМир» , «Агромаркет» и другие.

Компании-поставщики и производители кормоуборочных комбайнов участвуют на ежегодной выставке «Агропродмаш».

Зерновые комбайныЗерноуборочные комбайны российского производстваАграрный сектор

Преимущества и недостатки комбайна КСК-100

Не только конструкция устройства достаточно проста, но и способ её применения. Так, для оператора машины не требуется прохождения многочасовой подготовки. Достаточно лишь первичного инструктажа.

Несмотря на то, что устройство на самом деле морально устарело его по-прежнему не перестают использовать. Суть заключается в том, что кормоуборочный комбайн КСК-100 имеет высокую ремонтопригодность. Так, его можно использовать вкупе с современными моделями, например, МТЗ-1221.

Наиболее частый ремонт требуют валы и барабаны, т.к. устройство не имеет защиты от попадания посторонних объектов. Помимо этого, имеется ряд других недостатков, например, проблемы в проходимости. Но в данном случае с проблемой можно бороться, например, установкой арочных шин. Однако такой способ не даёт страховки от буксирования передних колёс во влажном грунте.

Кормоуборочный комбайн КСК-100 может использоваться самостоятельно при условии применения прицепа или подборочного устройства, а также сопряжено с другими машинами сельхоз назначения. При этом конструкция силосопровода позволяет располагать сопряжённый транспорт как слева, так и справа от комбайна. При необходимости может применяться кукурузная жатка.

Кормоуборочный комбайн КСК-100А

Силосоуборочный комбайн от завода «Гомсельмаш», сейчас известного под названием «Полесье». Появился на базе основной модели КСК-100, выпуск которой был приостановлен в 1986 г. Оборудуется 200-сильной моторной установкой. В его основе лежит питающая часть с 5-вальцовым механизмом и барабанный измельчитель.

Преимущества:

• легкость в управлении;
• простая схема конструкции, что упрощает ремонтные работы;
• остекленная со всех сторон кабина для хорошей видимости на 360 , дополненная зеркалами заднего вида;
• 6-цилиндровые моторы — СМД-72 или ЯМЗ-238;
• малые удельные затраты ресурсов на единицу убранной массы;
• заднеприводность, обеспечивающая отменную проходимость на песчаных грунтах.

Среди недостатков данной машины следует отметить:

• непригодность для работы на заболоченных территориях и влажных почвах;
• незащищенность барабана от камней, посторонних предметов;
• неприспособленность для мелкого измельчения;
• несовершенная ходовая часть.

Базовые свойства:

• Мощность – 200 л.с.;
• Расход дизеля – 162..168 г/л.с. за час;
• Производительность – до 25 кг/с;
• Уборочная скорость – до 12 км/ч;
• Срез – от 6 см;
• Длина заготовок – 5…100 мм.

Технические характеристики комбайна «КСК-100»

Кормоуборочный комбайн КСК-100 имеет задний привод. Трансмиссия базируется на трёх-ступенчатой коробке передач, которая позволяет проводить реверсивное движение и торможение при использовании гидропривода.

Двигатели «КСК-100»

Кормоуборочные комбайны «КСК-100» и модификации в разные годы производства оснащались отечественными дизельными двигателями трёх видов: «СМД-72» (Харьков и Белгород), «ММЗ Д-260.4» (Минск) и «ЯМЗ-238АМ-2/3» (Ярославль). Мощность данных силовых агрегатов для комбайнов «КСК-100» находится в пределах 200-220 лошадиных сил. Удельный расход дизельного топлива составляет от 221 до 228 г/кВт.ч (162-168 г/л.с.ч.)

Двигатель «ММЗ Д-260.4».

Трансмиссия комбайна «КСК-100»

Трансмиссия состоит из трёхступенчатой коробки передач, гидропривода ходовой части, клиноременной передачи и набора редукторов для приведения в действие навесного оборудования. Комбайн может двигаться задним ходом.

Технические характеристики «КСК-100» в цифрах

• Габаритные размеры, без учёта оборудования и адаптеров: длина –5,720 метров; ширина – 3,180 метра; высота – 3,550 метра.
• Полная масса комбайна – от 11,050 до 11,450 тонн, в зависимости от модификации.
• Рекомендованная максимальная скорость: в работе – 12 км/ч; в транспортировке – 20 км/ч.
• Пропускная способность на уборке: зелёной травы – 10 кг в секунду; подвяленной травы – 7 кг/с; кукурузы, подсолнечника и т.п. силосных культур – 25 кг/с.
• Ширина жаток: «травяной» – 4,2 метра; «кукурузной» – 3,4 метра; «барабанной» – 3 метра.
• Ширина захвата подборщика – 2,2 метра.
• Минимальная высота среза: травы – 60 мм; кукурузы и других силосных культур – 80 мм.
• Длина резки – 5; 10; 15; 20; 25 мм (при 12 ножах).
• Дополнительная длина резки – 30; 40; 50; 60; 75мм.
• Размеры барабанного измельчающего аппарата: ширина – 64,8 см; диаметр – 75 см.
• Высота загрузки измельчённой массы в транспортные средства – 3,5 метра.

Кормоуборочный комбайн КСК-100

Первые модели самоходного комбайна прошли испытания и были запущены в крупносерийное производство в 1977-1978 гг. Разработчиком и главным производителем модели стал белорусский завод «Гомсельмаш», возглавляющий ряд известных производителей сельхозтехники на постсоветском пространстве.

Удачная компоновка узлов определила неплохие возможности для модернизации, которая проводилась в 80-е и 90-е годы. Производство кормоуборочных комбайнов КСК-100 к настоящему времени остановлено, поскольку появились более современные и производительные образцы техники.

Несмотря на прекращение промышленного выпуска модели, работающим агрегатам доступен широкий ассортимент запчастей. Это поддерживает эффективное функционирование хозяйств, оснащенных разновидностями советской и белорусской техники.

Особенности

Силосоуборочный комбайн КСК-100 является устройством, производящим срезание стеблей кормовых культур, их измельчение и транспортировку в приемный бункер или кузов движущегося транспорта. Наличие собственной ходовой части устраняет зависимость от сторонних тяговых машин и обеспечивает перемещение на место проводимых работ. Регулировка степени нарезки и возможность частичной модернизации улучшает общую эффективность агрегата.

Фото комбайна КСК-100

Преимущества и недостатки

Несмотря на широкое использование данной разновидности комбайнов в сельском хозяйстве, базовая версия и ее модификации обладают рядом плюсов и минусов.

Достоинства КСК-100 и его разновидностей:

• комбайны являются простыми в эксплуатации и не требуют длительного обучения персонала. Для многих продвинутых зарубежных моделей оператор должен пройти специальную подготовку при участии сотрудников завода-изготовителя;
• высокая ремонтопригодность;
• качественная уборка кормовых растений (с минимальными потерями);
• низкие удельные затраты на единицу силосной массы.

Недостатки моделей:

• задний привод агрегата, оптимальный для работы на сухом грунте. Передние колеса машины в грязи зарываются в землю, затрудняя этим работу и перемещение;
• частые поломки барабана, вызванные попаданием посторонних предметов;
• необходимость модернизации для получения более мелкого силоса, которое производится путем установки устройств для дополнительной обрезки;
• недостаточная проходимость требует оснащения агрегата комплектом арочных шин.

Устройство и принцип работы

Функционирование комбайна, принципиальная компоновка которого показана на схеме комбайна, производится в движении.

Принцип действия механизма кормоуборочного комбайна заключается в следующем:

— мотовило (1) наклоняет стебли растений против хода комбайна и укладывает их на режущий аппарат (2);

— обрезанные фрагменты попадают в суживающий шнек (3), который структурирует силосную массу и подает ее на питающие вальцы (4);

— упорядоченные стебли сжимаются в системе уплотняющих вальцов (5) и направляются в барабан (7);

— обрезка стеблей происходит при вращении барабана, на котором по спирали установлены ножи. Эффективная обрезка достигается использованием противорежущей пластины (6);

— фрагменты силосной массы попадают в силосопровод (8) и выводятся в принимающее устройство (обычно это кузов грузового автомобиля).

Схема комбайна КСК-100

Увеличение скорости движения приводит к повышению перерабатываемой растительной массы, что тянет за собой получение более крупных обрезков силоса. Для максимального снижения размеров растительных частиц (до 5 мм) скорость движения следует сбавлять до минимальных значений, устанавливаемых опытным путем.

Поскольку попадание посторонних предметов приводит к поломкам ножей барабана или ускоренному выходу из строя, их количество иногда снижают вдвое (с двенадцати до шести). Работа с подвяленной травой требует установки вытяжного вентилятора за барабаном, повышая этим эффективность извлечения порубленной массы.

Визуализированный цикл работы комбайна КСК-100

Разновидности и особенности устройства комбайнов для уборки кормов

В зависимости от автономности силовой установки кормоуборочные комбайны бывают:

• самоходные – передвигают за счет собственного дизельного двигателя и колесного или гусеничного шасси;
• прицепные – сочленены с приводной установкой через прицепное устройство или вал отбора мощности. Агрегируются с мощной тракторной техникой типа МТЗ;
• полунавесные – распространены в мелких агрофирмах и домашних хозяйствах, где они работают в паре с малогабаритными минитракторами или даже мотоблоками.

На схеме представлено типичное внутреннее строение всех кормоуборочных машин, согласно которой выделяют:

• 1 – разделительные элементы;
• 2 – лезвия;
• 3 – мотовило;
• 4 – шнековые устройства;
• 5-7 – питатели – обычно представлены 4-х и 5-вальцовые механизмы, некоторые из них могут подпружиненными;
• 8 – пластина;
• 9 – дробилка;
• 10 – транспортер;
• 11 – направляющий патрубок;
• 12 – разбрасыватель.

Принцип их действия во многом напоминает работу классического зерноуборочного комбайна. Благодаря делителям очерчивается отрезок, на котором будет происходить скос. Ножи производят нарезку стеблей, которые подхватываются платформенными жатками. Убранная масса, пройдя через измельчительный отсек и шнек подается к питательным вальцам, основная функция которых сводится к прессованию и равномерной укладке травы перед окончательным дроблением. В барабанных или дисковых дробилках колоски нарезаются на равномерные заготовки, которые пересыпаются через силосоотводы в грузовые машины.
