Комбайн «Енисей 1200»: технические характеристики

Особенности и устройство

Двигатель комбайна дизельный, четырёхцилиндровый. Он расположен непосредственно за бункером, на крыше молотилки. К основной раме мотор крепится при помощи амортизирующей системы. Коленвал приводит в движение муфту сцепления и молотилку.

Промежуточный вал обеспечивает необходимую мощность для работы гидравлического и водяного насосов, ходовой части и генератора. Эффективное охлаждение двигателя обеспечивает водяной радиатор, оснащённый дополнительной системой охлаждения.

Работа всей электрики обеспечивается постоянным током. Мощность 12в. Однопроводная система обеспечивает работу освещения, контрольно-измерительных приборов и другой электроники.

Выходное напряжение базового аккумулятора не превышает 5 ам. В некоторых моделях, запуск двигателя осуществляется через электростартер. В базовой комплектации с комбайном обычно идёт преобразователь, который необходим для зарядки аккумулятора.

Комбайн Енисей 1200 оборудован гидравлическим усилителем руля. Стоит отметить, что при помощи гидравлики осуществляется управление практически всеми узлами. В моделях 1200Н и 1200 1-НМ даже скорость машины регулируется гидравликой.

Плавный ход комбайну обеспечивает гидроцилиндр и насос-дозатор. Конструктивные особенности ходовой части машины, позволяют крутить руль даже при выключенном двигателе и неработающем силовом насосе.

Трансмиссия зависит от модели машины. Может быть использован гидравлический или механический вариатор. В зависимости от этого изменяется и ведущий мост.

Механическая коробка передач располагается на левой части ведущего моста. Для механики характерно использование сцепления при помощи шестерёнок.

Первичный вал оборудован системой блокировки и муфтой сцепления. Используемые редукторы, относятся к планетарному типу.

Если используется гидравлическое управление, то тормоза обычно дисковые, а редукторы – зубчатые.

Для улучшенной проходимости, машина может быть дополнена специальными шинами. В базовой комплектации это не предусмотрено, но по желанию заказчика могут быть установлены шины 28LR-26. Это обеспечит высокую проходимость комбайна по сложным грунтам.

Основной рабочий узел комбайна – это жатка. У Енисея 1200, это наклонная камера с присоединённым хедером. Надёжность соединения обеспечивается системой шарниров и амортизационных пружин. Такое устройство основного рабочего узла, позволяет комбайну копировать все неровности ландшафта, что снижает риски обрывов жатки. Стоит отметить, что шнек жатки оснащён надёжным механизмом резания.

Комбайн Енисей 1200

Выше уже упоминалось, что комбайн Енисей 1200, может быть оборудован дополнительным навесным оборудованием. В зависимости от способа уборки зерновых культур, может быть использован:

1. Копнитель. Это устройство управляется при помощи гидравлики  и имеет возможность прессовки сена.
2. Разбрасыватель-измельчитель. Устройство выполнено в виде барабана с закреплёнными ножами и поддона. Работает измельчитель за счёт ременной передачи.

Технические характеристики

Вес комбайна	9730 кг
Габариты длина/высота/ширина	10 490/3800/7510 мм.
Двигатель	В зависимости от модели может быть двух вариантов: Д422-50 или СМД-22
Объём бункера для зерна	4,5 кубического метра
Мощность и частота вращения двигателя	103 кВт/2000 об/мин
Расход топлива	От 140 л
Производительность	9000 кг/час
Диаметр барабана/скорость вращения	550 см/1250 об/мин
Захват жатки/высота среза	6,5 м/5-18 см
Молотилка (ширина)	120 см
Скорость комбайна транспортная/рабочая	18-8 км/час
Шнек для выгрузки (производительность)	17 кг/сек
Намолот	8 кг
Минимальный радиус поворота	7,5 м
Количество и диаметр цилиндров двигателя	4 шт/12 см
Рабочий ход поршня	14 см

Комбайн Енисей 1200, далеко не единственная модель, которая сходит с конвейера красноярского завода, поэтому необходимо упомянуть о различных модификациях этой машины.

Комбайн Енисей 1200

Особенности модели Енисей-1200

Техника имеет множественные модификации, позволяющие покупателю подобрать наиболее практичный и выгодный вариант зерноуборочного комбайна. Модели могут иметь и однобарабанную и двухбарабанную схему обмолачивания. Отдельные виды разработаны для удобной работы с определенными культурами (например, рисоводческий комбайн). Могут иметь полугусеничный ход или оснащаться увеличенными колесами. Отличаются и устанавливаемыми дизельными двигателями: ЯМЗ-236 или Д-442. Стоимость усовершенствованных модификаций обычно выше базовой комплектации техники. Поэтому комбайн Енисей 1200 б у купить можно и за 100 тысяч, и за 2 млн. рублей.

Техническая характеристика

Габариты модели: ширина — 7,51 м, длина — 10,49 м, высота — 3,95 м. Эксплуатационная масса с 5-метровым захватом составляет 10,14 тонн. Пропускная способность — 7 кг в секунду. Имеет высокую производительность — около 9-10 тонн за час работы. Захваты могут иметь длину от 5 до 7 м. Ширина молотилки — 1,2 м. Мощность двигателя равна 170 л.с. Удельный расход топлива составляет не более 5,2 кгт-1/ч. Емкость топливного бака — 300 л. Вместимость бункера равняется 4,5 куб. м. Площадь очистки — 3,1 кв. м. Имеет комбайн Енисей 1200 технические характеристики, позволяющие применять его на больших территориях с максимальным сбором и очисткой зерна. Выделяется экономным расходом, оптимально подходит для небольших частных компаний и масштабного выращивания зерновых культур. Для уборки урожая очень часто применяется комбайн John Deere.

Отличительные особенности конструкции

Ведущий мост модели имеет усиление, обеспечивающее плавный ход и отсутствие проблем управления. Модель оснащается фронтальными жатками, также как и комбайн Акрос, позволяющими создать полуавтоматическое соединение камеры с корпусом комбайна. За счет такой конструкции при проходе по неровным участкам позволяет оборудованию адаптироваться и проводить максимально качественный сбор и просеивание.

Дополнительно комбайн Енисей 1200 1НМ в отличие от базовой модели позволяет проводить обработку большей площади (4,4 кв. м вместо стандартных 4 кв.м).

Комбайн Енисей 1200

Наличие двух барабанов, вентиляторов и соломотрясов позволяет повысить производительность комбайна, но при этом он малоэффективный на небольших земельных участках. Енисей 1200 активно применяется на больших прогонах.

Устройство с задним расположением мотора и решет. Управление выполняется задними колёсами. Комбайн агрегируется с дополнительными устройствами.

Специфика устройства комбайна Енисей 1200:

• Четырёхцилиндровый мотор на дизеле располагается за бункером. С основной рамой он соединён амортизирующей системой;
• Гидравлический и водяной насосы, ходовая часть и генератор получают нужный уровень мощности промежуточным валом. Водяной радиатор отвечает за охлаждение мотора;
• Гидроцилиндром и насосом-дозатором обеспечивается плавное движение комбайна;
• Постоянный ток с мощностью 12В обеспечивает освещение, работу приборной панели и прочей электроники;
• Гидравлический усилитель руля. Именно гидравликой выполняется управление всеми узлами агрегата;
• Механическая коробка передач слева на ведущем мосту;
• Трансмиссия бывает гидравлического и механического типа. От этого зависит и особенности ведущего моста;
• На первичном балу система блокировки и муфта сцепления. Используемые редукторы планетарного типа;
• При гидравлическом управлении тормозная система дисковая, а редукторы зубчатого типа;
• Жатка представляет собой наклонную камеру с хедером. Соединение безопасное благодаря системе шарниров и пружин амортизации.

Технические параметры модели:

• Мотор одной из двух модификаций Д422-50 или СМД-22 с мощностью 145 л. с.;
• ВОМ – 2000 оборотов/минуту;
• Производительность – 9000 килограмм/час;
• Зерновой бункер – 4,5 м3;
• Захват жатки – 6,5 метра;
• Расход топлива – 140 литров;
• Скорость передвижения/при работе – 18/8 километров/час;
• Масса – 9730 килограмм.

Отзывы владельцев комбайнов марки Енисей в большинстве положительные, поскольку техника производительная, надёжная, работоспособная. В случае поломки можно приобрести необходимые запчасти и выполнить все ремонтные работы. Ознакомиться со спецификой работы популярной техники можно по видео.

Настройка и эксплуатация Енисей-1200

Наиболее важной регулировкой для корректной работы механизмов модели является выставление муфт. Они настраиваются согласно данным по крутящему моменту, указанному в инструкции.Существуют и другие особенности безопасного применения:

1. приступать к работе можно только после непродолжительного прогревания двигателя;
2. допустимо применение исключительно смазывающих смесей, указанных в инструкции производителем;
3. необходимо постоянное слежение за герметичностью соединений кранов для слива воды;
4. залив в радиатор холодной воды не рекомендован в случае сильного нагрева двигателя;
5. после окончания сезона при снижении температур в обязательном порядке производится удаление воды из системы охлаждения;
6. замена шин проводится только на чистых площадках: попадание грязи или земли в покрышки приведет к разрушению камер;
7. правильная работа коробки передач обеспечивается только при своевременной замене масла, регулировке тяг механизма переключения передач и механизма блокировки.

Перед проведением всех настроек владельцу обязательно нужно изучить инструкцию комбайна. Подробное описание схем внутренних блоков и правил их настройки, замены, безопасной регулировка очистки комбайна Енисей 1200 позволят провести подготовку к работе без затруднений.

Устройство и особенности обслуживания

Среди основных узлов модели Енисей 1200 1НМ следует выделить:

• фронтальную жатку, обеспечивающую полуавтоматическое соединение наклонной камеры и корпуса и копирование рельефа поверхности в поперечном и продольном направлении;
• 2 главных вентилятора с разделителем воздушного потока;
• 2-станную ветрорешетную очистку с увеличенной сепарирующей областью и наддувом;
• домолачивающее устройство барабанного типа.

Енисей 1200 1НМ оснащается одним барабаном молотилки, что делает его более универсальным и компактным. Благодаря этой особенности техника может использоваться на полях небольшой площади и неправильной формы.

Ходовая часть комбайна Енисей 1200 представляет собой прочную конструкцию с усиленным передним мостом, которая может быть колесной и гусеничной. На нее монтируются основные элементы. Модель Енисей 1200 1НМ предлагается исключительно в колесном исполнении. По желанию клиента, техника комплектуется шинами 16,0-20 с повышенной проходимостью или шинами 28LR-26.

Для серии Енисей 1200 используют 2 типа трансмиссий: с механическим и гидравлическим приводом. Механическая коробка передач устанавливается на ведущем мосту и имеет классическую конструкцию с муфтой сцепления и редукторами планетарного типа. В основе ее работы – взаимодействие зубчатых колес. Муфта сцепления располагается на входном валу и находится в постоянно включенном состоянии. Обязательными элементами механической КП являются механизм блокировки и тормоз первого вала. Обычно данным типом трансмиссий комплектуются более дешевые версии.

Для модели Енисей 1200 1НМ обычно используется гидростатическая трансмиссия, которая изготавливается за границей. В ней применяются гидромотор, 2-ступенчатых зубчатых редуктора и шестеренки. Данный вариант КП является более надежным и эффективным.

Гидравлическая система Енисей 1200 1НМ позволяет управлять опусканием и подъемом жатки, работой барабанов, перемещением подборщика и мотовила и некоторыми другими узлами. Отзывы о данном элементе носят исключительно положительный характер, поломок с ним практически не случается. В модели Енисей 1200 1НМ гидросистему применяют также для контроля скорости техники. Наличие насоса-дозатора и гидроцилиндра обеспечивают машине плавный ход. Рулевое управление техникой очень удобно. При этом конструктивные особенности позволяют поворачивать руль даже при выключенном силовом насосе и неработающем моторе.

На комбайн устанавливаются дисковые тормоза раздельного типа. Управление торможением выполняется посредством педалей.

Электрическая система модели Енисей 1200 1НМ выполнена в виде классической однопроводной сети, имеющей напряжение в 12 В. «Минус» подключен к кузову. Система обеспечивает работу фар, очистителя стекол и освещения, установленного на кабине. Также через нее питание поступает на сигнальные устройства и приборную панель.

Енисей 1200 1НМ оснащается большим количеством навесного оборудования. В комплекте с комбайном поставляются следующие устройства:

• жатка для срезания колосьев;
• измельчитель-разбрасыватель, выполненный в форме барабана с ножами и поддона. Его работа осуществляется посредством ременной передачи. Используется измельчитель для перемалывания соломы в крошку;
• навесной копнитель, выполняющий прессование соломы при помощи гидравлики;
• капот, формирующий валики из образовавшей соломы.

Одновременно комбайн может работать с одним из агрегатов по обработке соломы.

Техника отлично подходит для использования на территории России.

Достоинства Енисей 1200 1НМ:

1. низкая стоимость. Отечественный продукт обойдется значительно дешевле европейских и американских аналогов;
2. достаточная производительность;
3. надежный мотор с простой конструкцией;
4. универсальность и большая линейка навесного оборудования;
5. высокая ремонтопригодность;
6. возможность работать на любом типе грунта, в том числе и на пересеченной местности.

Недостатки Енисей 1200 1НМ:

1. невысокая надежность. Поломки комбайна случаются довольно часто, но опытным операторам удается быстро их решить благодаря простой конструкции техники;
2. низкий комфорт работы;
3. маленькая эффективность при работе в регионах с влажным климатом.

Приобрести новый комбайн Енисей 1200 1НМ довольно проблематично. БУ моделей продается достаточно много, а цена заметно различается в зависимости от состояния. Модель 2007-2009 года обойдется в 0,9-1,2 миллиона рублей, версии 1989-1992 года – в 160-250 тысяч рублей.

голоса

Рейтинг статьи

Общие сведения комбайна Енисей 1200

Для фермерского животноводческого хозяйства проблема кормов является самой актуальной, решит их выращивание и уборка кормов зерноуборочный комбайн «Енисей 1200» с последующей переработкой у себя.

В России использую две технологии уборки, которые используются уже несколько столетий:

• сплошная, по этой технологии скошенные зерновые сразу и обмолачиваются. Раньше покос вывозили на ток, а там били цепами, чтобы отделить зерно от соломы и примесей, сейчас скошенные зерновые на комбайне сразу обмолачивают, зерно накапливают в бункере, а солому собирают отдельно;
• раздельная, скошенные хлеба укладываются в валок, где просыхают и дозревают. Потом при повторном прохождении комбайна валки подбираются и обмолачиваются. Зерно перегружается в бункер, а солома – в копнитель.

Интересный факт. Климатические условия на большей части таковы, что раздельная уборка применяется в большинстве случаев. Зерновые культуры созревают до молочно-восковой спелости. В этот момент их скашивают. Только потом выполняется обмолот и окончательная уборка зерновых.

Зерноуборочный комбайн «Енисей 1200». Видны основные узлы и агрегаты: кабина, жатка, бункер, платформа, двигатель и ходовая часть

Комбайн «Енисей 1200» эксплуатируется и выпускается в нескольких видах комплектации:

• для уборки пшеницы, ячменя, ржи и других зерновых;
• для уборки риса и сои.

Обычно комбайн имеет колесный ход, но для уборки риса оснащают гусеничным движителем. Для слабых грунтов применяют расширенные колеса с пониженным давлением на грунт.

Комбайн Енисей 950

Данная самоходная модель четвёртого класса выступает базовым агрегатом-прототипом для других комбайнов. Качество машины было подтверждено на государственном уровне.

Устройство комбайна:

• Мотор на дизеле без турбины Д-442-59И или ЯМЗ-236ДК5. Вторая модель с шестью цилиндрами, расположенными V-образно. Охлаждается двигатель тремя радиаторами, одним водяным и двумя масляными;
• Гидравликой регулируется разгрузочный шнек, меняется положение жатки, облегчается рулевое управление. Также она отвечает за работу колёс;
• Ременными сложными передачами обеспечивается передача мощности. Коробка передач с системой блокировки и четырьмя скоростными режимами;
• Молотилка и один барабан позволяют использовать комбайн на полях с зерновыми культурами, подсолнечниками, крупяными культурами;
• Кабина и бункер располагаются по центру.

Технические характеристики:

• Мотор с мощностью 185 л. с.;
• Производительность – около 10 тонн/час;
• Топливный бак – 300 литров;
• Захват подборщика – 2,75 метра;
• Ширина молотилки – 120 сантиметров;
• Вместительность зернового бункера – 5000 м3;
• Жатка – 5/6/7 метров;
• Производительность при выгрузке – 42 литра/секунду;
• Вес – 11010 килограмм.

Кабина комбайна «Енисей»: обзор рабочего места

Как уже отмечалось выше, при работе над данной моделью далеко не последней задачей, которую решали конструкторы, было оборудование совершенного нового, современного рабочего места для комбайнера. Во-первых, сама кабина стала гораздо больших размеров; наряду со ставшим мягким и эргономичным креслом комбайнера появилось дополнительное откидное кресло для штурвального.

Задача повышения комфорта данного рабочего места, увеличения обзора была достигнута благодаря следующим конструктивным особенностям кабины:

• Потолок и боковые панели кабины отделаны звукоизоляционным материалом; потолок — умягчённый, боковые панели — с надёжными уплотнителями и форточками.
• Кабина оборудована системой вентиляции с бесперебойной подачей отфильтрованного чистого воздуха. При желании, к данной системе легко прикрепить известный в комбайнёрской среде самодельный охладитель-кондиционер, широко применяемый народными умельцами как на «Нивах», так и на «Енисеях».
• Рулевая колонка снабжена возможностью регулировки её угла наклона.
• Есть возможность установки заводского отопителя/охладителя кабины.

Модификации комбайнов «Енисей»

«Классической» стала модель «Енисей-1200» — многофункциональная и высокопроизводительная, предназначенная для больших площадей и любой погоды, с молотильным устройством, оснащённым двумя барабанами бильного типа.

Но сельское хозяйство очень изменилось. На смену колхозам-гигантам пришли небольшие фермерские хозяйства; парк сельхозтехники в разы сократился, нагрузка на неё увеличилась. Со времени выпуска первой серии комбайнов «Енисей», в начале 80-х годов, по результатам их эксплуатации в различных условиях был разработан и налажен выпуск следующих модификаций данных сельхозмашин:

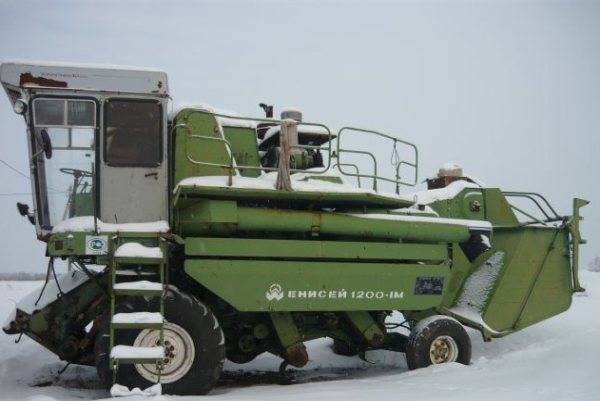

«Енисей-1200/1», а также «1М» (модернизированный), «1НМ» (для Нечерноземья) — компактная модель с 5ти-метровой жаткой, однобарабанной молотилкой и автономным устройством домолачивания.

Комбайн Енисей-1200-1НМ

«Енисей-Р», а также «РМ» — модификации на гусеничном ходу, для уборки урожая риса, сои и других бобовых, подсолнечника, зерновых культур в условиях переувлажнённой почвы или заболоченных местах. Молотильные барабаны — штифтовые, а не бильные; соломотряс — повышенной активности.

Комбайн Енисей-1200-РМ

«Енисей-Н» — сделанная специально для Нечерноземья модификация, с колёсами от трактора Т-150К на ведущем мосту, а на управляемом мосту — с колёсами, снабжёнными расширенными шинами.

Комбайн Енисей-1200-Н

«Енисей-950/960» — последняя вышедшая в серийное производство модификация комбайнов «Енисей», наиболее отвечающая современным реалиям: компактная и экономичная.

Комбайны Енисей-950/960

Как показывают результаты исследований, проведённых в течение 2000-2003 годов учёными Новосибирского государственного аграрного университета в хозяйствах области, наибольший экономический эффект при уборке урожая со средними показателями от 20 до 30 центнеров с гектара (что соответствует 80 процентам полей с зерновыми культурами в России) достигался именно комбайнами «Енисей-1200» и «Енисей-950 «Руслан».

Технические характеристики комбайна «Енисей-1200»

Цифры «1200» в названии модели означают ширину молотильной камеры в мм. Соответственно, модель 2003 года «Енисей-950 «Руслан» стала более компактной модификацией всесоюзного «бестселлера» отрасли, предназначенной для использования в малых фермерских хозяйствах, на небольших полях со сложным рельефом местности.

Основные технические характеристики комбайна «Енисей-1200» таковы:

Габаритно-массовые показатели

• Габаритные размеры: (длина-ширина-высота), в мм: 10500-3800-7500;
• Снаряжённая масса: 9700 кг;
• Объём зернового бункера: 4500 л;
• Производительность: 9000 кг в час;
• Диаметр каждого барабана — 550 см, скорость его вращения — 1250 оборотов в минуту;
• Захват жатки — от 5 до 7 м, высота срезки колосьев — от 5 до 18 см;
• Производительность шнека для выгрузки — 17 кг в секунду;
• Соломотряс: четырёхклавишный, с клавишами длиной 2820 мм.

Двигатель комбайна «Енисей-1200»

На комбайнах данной марки установлены дизельные двигатели трёх типов: «Д-442/50»; «Д-442/57-И» и «ЯМЗ-236/ДК-2». Это рядные четырёхтактные и четырёхцилиндровые дизеля с обширным рабочим ресурсом. Показатель их мощности составляет, соответственно: 145; 170; 185 л/с.

Ёмкость топливного бака — 300 литров. Более современный мотор «ЯМЗ» не только более мощный, но и более экономичный, по сравнению со своими предшественниками, а также имеющий больший запас крутящего момента.

Двигатель на «Енисеях» располагается непосредственно за зернобункером, на крыше молотилки. Монтируется мотор на основную раму через посредство специальной амортизирующей системы. Водяной радиатор оснащён дополнительной системой охлаждения. С одной стороны коленвала мощность движения передаётся на молотилку, а с другой — на гидронасос, ходовую часть, вентилятор, водяной насос и дизельный генератор.

Особенности трансмиссии, коробки передач, управления

«Енисей-1200» оснащён гидравлическим усилителем руля. Кроме того, посредством гидравлики осуществляется эффективное управление всеми основными узлами данной сельхозмашины.

Гидростатический привод трансмиссии обеспечивает лёгкость и точность управления, ровный, плавный ход и лучшую среди «одноклассников» маневренность.

Шины низкого давления, которыми оснащён «Енисей», увеличивают зону контакта колеса с грунтом, усиливая тягу комбайна при уменьшении расхода топлива. Гидроцилиндры и насосы-дозаторы обеспечивают плавность хода.

Конструктивные особенности ходовой комбайна таковы, что руль легко крутится даже при работающем на холостых оборотах двигателе и неработающем силовом насосе (эту особенность отметит каждый, кто имел опыт работы на «Енисее»).

Что касается трансмиссии, то на «Енисеях» встречаются как гидравлические, так и механические вариаторы. В зависимости от этого изменяется и ведущий мост комбайна.

Особенности устройства кабины комбайна «Енисей 1200»

Для успешной эксплуатации комбайна при уборке зерновых внутри кабины создают комфортные условия:

• потолок и стены покрыты теплоизоляционными панелями, они же и устраняют шум;
• внутрь подается отфильтрованный воздух;
• для людей разного роста возможна регулировка сидения, а также положения рулевой колонки;
• установка кондиционера позволяет обеспечивать комфортную температуру в жаркие и прохладные дни, что способствует повышению производительности труда.

Обзор из кабины довольно широкий. Тракторист-машинист имеет возможность наблюдать не только вперед, но и по всем сторонам.

Возможные ошибки при покупке комбайна, бывшего в эксплуатации:

1. Были выпущены партии, в которых не было защиты от шума и вибрации. Работа на таких машинах будет весьма сложной.
2. Трещины на стеклах ухудшают видимость, воздух в кабину поступает без очистки. При уборке имеется много остяков от колосков.
