Гидромолот для мини экскаватора-погрузчика

Устройство гидромолота

Гидравлический молот устанавливается на экскаватор вместо ковша. Это вполне может самостоятельно выполнить машинист экскаватора. Сам молот состоит из следующих частей:

Устройство гидромолота

• рабочий элемент;
• нижняя, верхняя и направляющая втулки;
• палец и пресс-маслёнка;
• нижний корпус;
• сам цилиндр и его крышка;
• сапун;
• гидрораспределитель;
• боёк;
• блок уплотнения;
• заправочное устройство;
• стяжной болт.

Внутреннее устройство гидромолота можно условно поделить на три основных рабочих блока:

• Ударный элемент (пики) – форма зависит от предназначения, может быть в виде лопатки, трамбовки, клина (зубила), конуса и карандаша.
• Поршневой узел – посредством давления жидкости обеспечивается запуск бойка, который, двигаясь, передаёт энергию ударному элементу.
• Азотная камера – амортизирует обратный ход бойка, имеет клапан для регулировки давления и количества газа.

Принцип работы молота:

• Гидрораспределитель задаёт давление жидкости, которая передаёт импульс бойку.
• Боёк (поршень) начинает двигаться вниз и вверх, ударяя рабочий инструмент и передавая ему энергию.

Гидравлический молот может работать в автоматическом режиме (не требуется компрессорная установка), но для этого необходимо дополнительно установить клапан пневмораспределителя.

https://youtube.com/watch?v=8zB8-OiBj_8

Технические параметры

Мы рассмотрим основные технические параметры навесного оборудования, оказывающие существенное влияние на правильное функционирование устройства. Одной из основных характеристик является вес гидромолота. Для предотвращения опрокидывания экскаватора она не должна превышать 10 % веса спецтехники. При этом масса гидромолота должна быть не менее 4-7 % от массы экскаватора, так как вертикальные нагрузки на ударный механизм и корпус конструктивно рассчитаны на определенное усилие сжатия.

Другий оснополагающий фактор – характеристики гидросистемы экскаватора, которые должны соответствовать техническим параметрам гидроударника. Низкие расходные и напорные характеристики не позволят гидромолоту выдать заявленные требования по силе и частоте ударов, а заведомо ложные показатели могут привести к выходу из строя гидромолота.

Особое внимание необходимо уделить владельцам тяжелых экскаваторов при выборе гидроударника, так как ошибки могут быть гораздо более серьезными. Специалисты предупреждают: необходимо подбирать агрегаты с одинаковым диаметром пики, так как некоторые производители идут на хитрость: указывают завышенные характеристики силы удара и веса гидромолота, только при меньшем диаметре пики пик, выдавая его за инструмент более высокой категории

В основном на бумаге этот показатель высок из-за отсутствия возможности проверить его на практике, поэтому сравнивать гидромолоты по силе удара не приходится. Только небольшое количество опытных и проверенных производителей знают точные формулы расчета силы удара.

Важной характеристикой является тип корпуса гидромолота. У любого из них есть свои преимущества

Так, молот с открытым корпусом имеет самую низкую цену, к тому же подобная техника удобна в осмотре и обслуживании.

При этом закрытый корпус обеспечивает дополнительную защиту устройства от механических вибраций и повреждений, а также делает более комфортной работу в городе и на объектах с повышенным загрязнением. Корпус закрытого типа обеспечивает более низкий уровень шума и не позволяет грязи и пыли проникать внутрь.

инструкция » Двунаправленные контуры и контуры гидромолота

Двунаправленные контуры и контуры гидромолота

Нижеследующая процедура излагает метод установки и эксплуатации навесных приспособлений с помощью двунаправленного контура и контура гидромолота.

Если не уверены или есть вопросы о действии навесного приспособления на дополнительном контуре, обращайтесь к дистрибьютору JCB.

Процедура

2 Проверьте потребность и ограничения вашего навесного приспособления в части давления и расхода и убедитесь, что контур подходит для вашего навесного приспособления.

В обоих режимах давление питания ограничено величиной 207 Бар. Дополнительные разгрузочные клапаны можно заменить, если этот предел не подходит для вашего навесного приспособления. По вопросам замены дополнительных разгрузочных клапанов обращайтесь к дистрибьютору JCB.

В обоих режимах давление питания зависит от трех факторов:

a. Мощность насоса b. Частота вращения двигателя c. Установленный режим расхода

Обратное давление: При работе навесного приспособления одинарного действия, такого как гидромолот/отбойный молоток (в режиме гидромолота), ограничительным фактором часто является обратное давление в навесном приспособлении показывает зависимость обратного давления от расхода масла в соединении 1″ С2

Примечание: Значения приблизительные, если не уверены, обращайтесь к дистрибьютору JCB.

3 Когда установлено соответствие контура навесному приспособлению, можно устанавливать дополнительное навесное оборудование. См. Непосредственно устанавливаемые навесные приспособления обратной лопаты, Опции навесного оборудования (9811/5200).

4 Стравите давление в системе перед тем, подсоединять или отсоединять гидравлические соединения.

а Включите двигатель.

Ь Полностью втяните стрелу и в течение 10 секунд работайте гидроцилиндром, чтобы стравить гидравлику.

с Выключите машину, затем только поверните ключ зажигания в положение ВКЛ.

Примечание: Не включайте двигатель.

d При включенном зажигании установите режим двунаправленного контура.

6 Зафиксируйте сиденье оператора направленным назад.

!ВНИМАНИЕ! Использование навесного приспособления, неспособного принять гидравлический расход или гидравлическое противодавление, может повредить навесное приспособление или ухудшить рабочие характеристики. Переключателем режимов установите верный режим работы системы. Расположение переключателя режимов М

Расположение переключателя режимов М

Переключателем режимов установите верный режим работы системы. Расположение переключателя режимов М.

а Ручное управление.

b Управление Easy Control.

Примечание: Чтобы избежать случайного включения дополнительного навесного оборудования, когда оно не используется, поставьте переключатель режимов в положение ВЫКЛ.. Тем самым расход на других контурах экскаватора не будет ограничиваться системой двунаправленного контура и контура гидромолота.

X Режим гидромолота (используется только с навесным оборудованием одинарного действия).

Y ВЫКЛ.

Z Двунаправленный режим, (для навесного оборудования двойного действия).

A Высокий расход.

B Низкий расход

M Переключатель режима

N Переключатель расхода

D Ножная кнопка (используется для управления навесным оборудованием в режиме гидромолота)

Е Ручной акселератор

F Кнопка прокрутки (используется для управления навесным оборудованием в двунаправленном режиме)

* Также наша компания готова поставить запчасти следующих марок спецтехники: Case, Liebherr, New Holland, Grove, Bobcat, Komatsu, Bauer, Putzmeister, Kato, Caterpillar, Terex, Volvo, HBM-Nobas, Fiat Kobelco, Fiat Allis, Atlas, Hydrema, Hamm, Bomag, Wirtgen, IR, Vogele, Marini, Hoffman. Уточните наличие через форму.

инструкция » Двунаправленные контуры и контуры гидромолота

Источник

Принцип работы и характеристики

Основной рабочий орган гидромолота – это боек. Принцип работы данного элемента заключается в том, что он перемещается в одну сторону от корпуса самого молота и затем разгоняется в противоположную сторону для того, что бы выполнить удар. У гидромолота предусмотрены три основные функции, а именно: разгон (как правило, наверх, в сторону от инструмента), торможение и разгон (вниз, в сторону к инструменту, то есть попросту – удар). Стоит отметить, что рабочая сила гидромолота определяется характеристиками машины, на которой он установлен, ведь сила удара (а следовательно и действие на рабочую машину) может быть достаточно большой и она обратнопропорциональна длине пути, проходимого гидромолотом.

Скорость движения молота регулируется гидравлической системой машины, на которой он закреплен. Жидкость подается непрерывно и именно поэтому дополнительно предусмотрен дополнительный гидроаккумулятор с целью накопления жидкости (при разгоне в сторону от инструмента) при малой скорости бойка и в тоже время отдачи жидкости, когда возникает необходимости разгона молота.

Что касается технических характеристик гидравлического молота, то они различны для молотов, которые выполняют разрушительную функцию и для тех, которые забивают сваи. Первый вид молотов характеризуется частотой ударов в 10-40 Гц и энергетическим диапазоном 0,5-20 кДж, а второй частотой ударов 0,7-3 Гц и энергетическим диапазоном 20-100 кДж.

Правила работы

Чтобы продлить срок эксплуатации дорогостоящего оборудования, установленного на базе экскаватора, необходимо придерживаться чётких правил работы с гидромолотом:

1. Гидромолот предназначен лишь для вскрытия твёрдой поверхности. Его нельзя использовать в качестве рычага, пытаясь сдвинуть им отбитую часть рабочего материала.
2. Разрушение поверхности производится строго по инструкции.
3. Не следует сдвигать гидромолот в процессе его работы. Даже небольшое передвижение оборудования в запущенном состоянии органа может вызвать его поломку.
4. Не стоит пытаться разрушать твёрдое основание многочисленными направляющими ударами стрелы, используя гидромолот в качестве кирки. В этом случае нельзя поручиться даже за прочные металлоконструкции. Кроме того, возникает резкое колебание базовой техники, которое может вывести из строя любую машину.
5. Чрезмерная вибрация гидравлических рукавов предупреждает о нарушениях в работе гидравлики. Необходимо остановить работу гидромолота и проверить показатели давления азота в аккумуляторе и пневмокамере.
6. Главные компоненты гидромолота быстро изнашиваются если не останавливать работу после разрушения заданного объекта.
7. Гидравлические механизмы гидромолота не приспособлены для работы в воде. Для этого требуется специальное оснащение.
8. Запас хода цилиндров базовой машины не должен превышать 10 см. Вытянутые стрелы цилиндров и рукояти недостаточно прочны. Длительная работа гидромолота в данном положении приведёт к повреждению металла.
9. Точку воздействия на объект нужно перемещать три-четыре раза в течение 1 минуты. Во время длительной работы пикой на одном месте образуется слой пыли, который заметно снижает упор давления гидромолота на объект.
10. Нельзя использовать гидромолот с боковых сторон базовой спецтехники. В этом случае машина подвергается разрушительным колебаниям. Кроме того, возникает высокая вероятность опрокидывания экскаватора.
11. Гидромолот следует направлять перпендикулярно к разрушаемой поверхности. Погрешность угла наклона не должна превышать ±15°.
12. В случае износа пики можно попытаться вновь заточить её рабочий конец. Но при этом удаляется слой закалённой поверхности металла. Поэтому данная мера носит лишь кратковременный характер и следует заменить изношенный инструмент в самое ближайшее время.
13. Помните! Гидромолот не относится к категории грузоподъёмных средств. Первая же попытка поднять с его помощью какой-либо груз приведёт к опрокидыванию экскаватора.
14. Регулярная смазка втулки, рабочего инструмента и других трущихся деталей позволит избежать перегрева всех трущихся механизмов.

Техника от компании JCB

Весь модельный ряд гидромолотов от компании JCB условно разделяется на три категории в зависимости от производительности:

• Компактные – с небольшой массой и силой удара;
• Средние – чаще всего используются в городской местности;
• Тяжелые – установки с высокой производительностью.

Основные отличительные технические характеристики установок данной компании – это высокая прочность гидромолота, изготавливаемого из прочных материалов. Конструкция создана на максимальном уровне защиты, что позволяет производить любые виды работ без опасения повредить технику.

Позаботились производители и о рабочем персонале, который управляет гидромолотом, создав отличную шумоизоляцию рабочего места.

Кроме того, конструкция лапы выполнена таким образом, что отдача при проведении работ минимальна. Достичь таких показателей удалось за счет установки ударопоглощающей подушки, которая и призвана сводить отдачу к минимуму.

Технические характеристики экскаватора от компании JCB

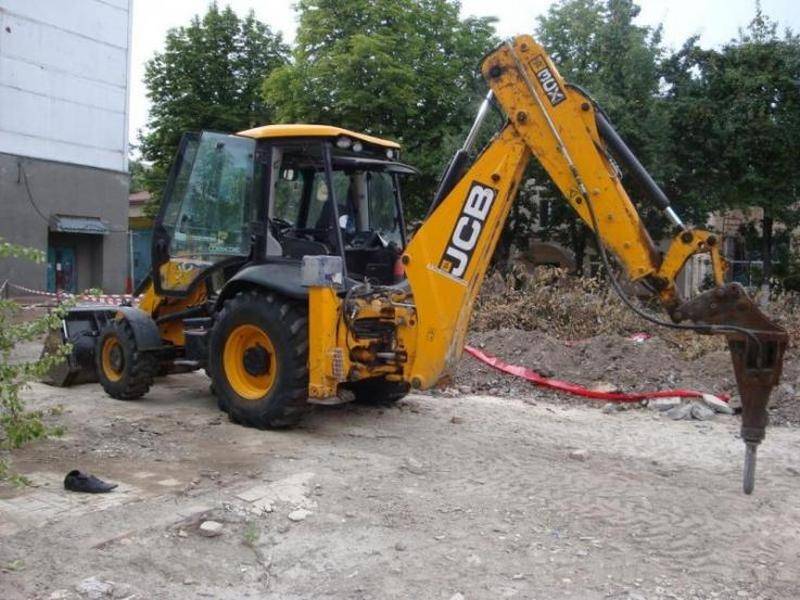

Пример одного из экскаваторов-погрузчиков модели JCB:

• Грузовой ковш поднимает на высоту в 2,4 м.
• Ковш для погрузки имеет объем в 1,1 куба.
• Имеется обратный ковш.
• Разрешенная грузоподъемность – 3,3 т.
• Копание доступно на глубину до 5,5 м.
• Гидромолот достигает веса в 500 кг.
• Удар по мощности – около 1050–1800 Дж.

Оценивая эти характеристики, становится понятным, насколько это мощное оборудование и какую тяжелую работу оно может проделать.

Выбор производителя гидромолота

В мире известно не менее 60 производителей гидромолотов, реализующих свою продукцию. Кроме того, можно найти еще столько же никому неизвестных производителей с небольшим объемом производства (около 50 единиц в год). Несмотря на такое многообразие,
в России наибольшую популярность приобрели гидромолоты корейского производства, как наиболее надежное оборудование по адекватной цене.

Специалисты компании «Профессионал» предупреждают: если вы получаете предложение на гидромолот по низкой цене, однако нигде не можете найти информацию об этом производителе, то нужно понимать, что за этим стоит низкое качество.

Стоимость гидромолота формируется из следующих составляющих:

1. стоимость рабочей силы;
2. стоимость металла и комплектующих;
3. маржинальная прибыль производителя.

1. Стоимость рабочей силы

Очевидно, что мелкие неизвестные заводы не могут удерживать высококлассных специалистов. Как правило, для снижения себестоимости на производстве трудятся неквалифицированные рабочие, поэтому очень велик риск человеческих ошибок при сборке и производстве.
Крупные предприятия добиваются снижения стоимости рабочей силы на единицу выпускаемой продукции путем увеличения общего объема и конвеерности производства. Все это создает еще одно преимущество –исключение рисков, связанных с человеческим фактором.

Корпусы гидромолотов Profbreaker легкой и средней серии РВ50Н, РВ70Н, РВ150Н, РВ180Н, РВ180S сварены вообще без использования рабочей силы полностью роботизированными сварочными аппаратами.

Роботизированная сварка гидромолотов «Profbreaker»

2. Стоимость металла и комплектующих

Известный поставщик никогда не будет использовать низкокачественную сталь при производстве цилиндров и поршней для гидромолота, поскольку дорожит репутацией и своими клиентами. Гидромолоты Profbreaker про-изводятся на заводах, использующих только
высококачественную корейскую сталь концерна Hanlip (Ю.Корея). Весь металл проходит входной контроль на собственных лабораториях. Низкая себестоимость достигается благо-даря большим объемам закупок металла в соответствии с годовым планом производства.

Неизвестные мелкие предприятия не могут себе позволить годовые закупки высококачественного металла и входной контроль.

Также они не могут приобретать современные высококачественные станки.

Шлифовка самых важных элементов конструкции – поршня и цилиндра гидромолота Profbreaker проводится на уникальном вертикально-шлифовочном станке, тогда как большинство других производителей используют горизонтальную шлифовку.

У вертикальной шлифовки несколько основных преимуществ:

• станок может автоматически регулировать размер обработки на основе чертежа, сохраненного на компьютере;
• точность достигает 0,0001. Для горизонтальной шлифовки точность 0,001;
• вертикальная шлифовка позволяет избежать нарушения соосности в процессе шлифования, которые всегда происходят в горизонтально-шлифовальном станке.

Вертикальная шлифовка гидромолотов «Profbreaker»

3. Маржинальная прибыль производителя

Именно под этим мы и подразумеваем плату за бренд. Не всегда то, что стоит дорож е, на самом деле лучше. Бывает, что название бренда широко известно во всем мире и это является причиной высокой стоимости. Известный бренд, по общему мнению, всегда
залог высокого качества, однако у этой медали есть и обратная сторона. Чем известней производитель, тем больше у него так называемых фейков, подделок. Огромное количество мелких производителей в Китае построили свой бизнес на штамповке подделок
и маркировки.

Для чего применяют гидромолот на базе экскаватора

Гидромолот на базе экскаватора предназначен для выполнения тяжелых видов работ, с которыми обычный миниэкскаватор с ковшом не справится. Поэтому строительные компании, приобретая такой вид техники, покупают и гидробур.

Рассмотрим предназначение гидромолота на экскаватор-погрузчик. Использование гидравлического молота направлено на проведение следующих видов работ:

• Выработка мороженого, каменистого или твердого грунта.
• Демонтаж, в том числе устранение бордюрного камня, дорожных плит, асфальтобетонных конструкций и покрытий.
• Разрушение фундаментов и стен зданий, которые подлежат сносу.
• Демонтаж железобетонных и монолитных конструкций.
• Заглубление свайных конструкций в почву на достаточно большую глубину.

Таким образом, гидромолот на экскаватор помогает готовить почву для проведения строительных и дорожных работ, прокладки коммуникаций. Возведение каждого здания или реализация проекта по строительству дорог, домов, мостов, обязательно начинается с зачистки территории. Это предусматривает снесение старых конструкций — зданий, фундаментов, опор, дорожного покрытия. С такими задачами легко справляется гидравлический молот, установленный на экскаватор-погрузчик.

В зимнее же время гидравлический молот, бур или электровращатель становятся незаменимыми помощниками строителей. Чтобы справиться с промерзшим грунтом, вместо ковша на машину ставят гидравлический ударный инструмент. И тогда нет необходимости ждать, пока наступит теплое время года. Рытье котлована и закладка нового фундамента будут проводиться быстрее без привязки ко времени года и погодным условиям.

Гидравлический молот обычно устанавливается на технику, оборудованную гусеничной ходовой частью. Можно ставить экскаватор-гидромолот и на колесные модели, но они не отличаются такой устойчивостью, как гусеничные.

Особенности подбора гидромолота

При выборе молотка необходимо учитывать следующие параметры:

1. Вес спецтехники . Масса рабочего агрегата должна составить около 10% от всей машины, но не больше полностью наполненного ковша. Облёгченные молоты удобны для транспортировки и передвижения техники, это обеспечивает менее серьёзные нагрузки на машину при наведении на поверхность для дробления. Однако при большой массе гидромолота ударная энергия и производительность будут выше, а усилие прижатия – ниже.
2. Расход масла . Это значение должно соответствовать мощности гидравлического насоса техники, питающей напорную составляющую молота. Если помпа мощная, при функционировании машины могут появляться скачки давления, что негативно отразится на сроке службы не только молота, но и рабочих узлов экскаватора. Если производительность низкая, то агрегат будет функционировать неустойчиво.
3. Рабочее давление устройства . Этот параметр должен соответствовать компрессии помпы. Если данная величина у насосного устройства выше на 10–15%, то в гидравлическом молоте предусматривается специальный клапан, позволяющий ограничить этот параметр. Если им не пользоваться, возможны поломки шпилек, которые стягивают корпус, либо винтов, фиксирующих гидравлический распределительный узел.
4. Техническая производительность агрегата, которая определяется его мощностью . Этот параметр рассчитывается с учётом энергии и частоты ударов о рабочую поверхность. При высокой прочности разрушаемой плоскости сила воздействия влияет на производительность.
5. Простота техобслуживания и ремонтопригодность . Чем проще получить доступ к местам смазки и соединений, тем более простым будет процесс замены агрегатов и узлов. Отдельные модели молотов оснащаются системами автоматической обработки хвостовика, что значительно упрощает процедуру обслуживания.

Также при покупке машины рекомендуется обратить внимание на уровень вибрации и внешнего шума, которые воздействуют на машину

Аренда экскаватора с установкой техники

Любой строитель, занимаясь работой плотно, мечтает текущий объект выстроить поскорей. Если, например, взять в аренду гидромолот, устроенный на базе экскаватора, то можно увеличить скорость процесса на объекте. Особенно это касается нулевого цикла. С таким оборудованием можно легко устроить все – хоть инженерные сети, хоть котлован, и пр.

Если применять его тут, можно сразу же на месте выполнить демонтаж чего-либо. Собрать с территории все в одну кучу, потом загрузить по самосвалам для вывоза. Этим можно снизить временные и финансовые траты на решение проблем.

Такая трансформация оборудования, как закрепление на стрелу – особенность, которую многие учитывают при заказе. Это намного увеличит сферу выполняемых работ. Можно легко добраться до труднодоступных мест

Это обстоятельство важное для строительства, ведь таких мест много на объекте

Гидромолот, взятый в аренду, решит все текущие проблемы строительства. Гидроударная установка, расположенная на стреле, понижает вибрацию экскаватора, это дает вероятность проведения работ без остановки текущего процесса

Для специалиста важно: выполнение любого процесса на объекте без остановки

Современная техника строительства разнообразна. Выбор рабочих машин огромный. Его можно легко доставить на объект и выполнить с ним все работы быстро. Именно этого требует современное строительство.

Аренда строительной техники

Выполнить работы без помощи техники порой бывает просто невозможно. Зачастую задачи могут быть разовые, именно поэтому существует услуга по аренде строительной техники. При заказе спецтехники обычно поставляется не только техника, но и предоставляются услуги квалифицированного рабочего, который в кратчайшие сроки справится с поставленной задачей.

Если объемы работ небольшие или работа вообще разовая, то, безусловно, аренда является самым выгодным вариантом.

Основные преимущества аренды строительной техники:

1. Нет необходимости покупать дорогостоящую технику.
2. Не нужны высококвалифицированные специалисты, которым необходимо постоянно платить заработную плату, не зависящую от объемов работ.
3. Проведение технического обслуживания также не будет требовать дополнительных расходов.

Перейдя по данному адресу, вы можете узнать о том, что китайские зерноуборочные мини-комбайны полностью адаптированы к работе в России.

Рассматривая вариант краткосрочной аренды техники, налицо все преимущества, особенно с точки зрения экономической рентабельности. Если рассматривать вариант постоянной аренды на длительный срок, то такое действие экономически невыгодно, ибо приобретение и обслуживание своей техники будет гораздо выгоднее с финансовой точки зрения.

Рассматривая особенности гидромолота, установленного на базе экскаватора, необходимо отметить удобство и универсальность данной техники. Экскаватор, оборудованный такой установкой, способен с легкостью справиться с любым грунтом – как с мягкой почвой, так и с бетонным покрытием.

Данный вид техники можно отнести к универсальному оборудованию, способному одновременно справляться с любыми поставленными задачами.

Давайте посмотрим в следующем видеоролике, как эффективно гидромолот на базе экскаватора справляется со своими «обязанностями» и дробит огромные глыбы камней:

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Популярные модели гидромолотов:

• «Гидромолот» НМ-100 (масса экскаватора – 2-8 т, показатель массы гидромолота – 150 кг, рабочее давление – 12 Мпа, параметр частоты ударов – 600 ударов в минуту, показатель длины инструмента – 300 мм);
• «Традиция-К» Delta F-4 (вес базового экскаватора – 1-4 т, показатель массы гидромолота – 130 кг, энергия одного удара – 400 Дж, параметр частоты ударов – от 600 до 1200 ударов в минуту, показатель длины инструмента – 250 мм);
• «Традиция-К» Delta F-10 (вес базового экскаватора – 9-18 т, показатель массы гидромолота – 795 кг, энергия одного удара – 2443 Дж, параметр частоты ударов – от 450 до 800 ударов в минуту, показатель длины инструмента – 565 мм);
• Dongyang DHB-1400S (вес базового экскаватора – 30-42 т, показатель массы гидромолота – 3020 кг, энергия одного удара – 12 110 Дж, параметр частоты ударов – от 250 до 400 ударов в минуту, показатель диаметра инструмента – 160 мм);
• Dongyang DYB-70 (вес базового экскаватора – 1,2-3 т, показатель массы гидромолота – 85 кг, энергия одного удара – 254 Дж, параметр частоты ударов – от 700 до 1200 ударов в минуту, показатель диаметра инструмента – 45 мм);
• Dongyang DYB-300 (вес базового экскаватора – 4-7 т, показатель массы гидромолота – 264 кг, энергия одного удара – 620 Дж, параметр частоты ударов – от 500 до 800 ударов в минуту, показатель диаметра инструмента – 68 мм);
• Dongyang DYB-100T (вес базового экскаватора – 2,5-4,5 т, показатель массы гидромолота – 106 кг, энергия одного удара – 286 Дж, параметр частоты ударов – от 550 до 1000 ударов в минуту, показатель диаметра инструмента – 53 мм);
• Steel Hand SHD 150A (вес базового экскаватора – 11-16 т, показатель массы гидромолота – 890 кг, энергия одного удара – 2560 Дж, параметр частоты ударов – от 450 до 630 ударов в минуту, показатель диаметра инструмента – 100 мм);
• Steel Hand SHD 40 (вес базового экскаватора – 0,5-1,5 т, показатель массы гидромолота – 107 кг, энергия одного удара – 410 Дж, параметр частоты ударов – от 800 до 1230 ударов в минуту, показатель диаметра инструмента – 40 мм);
• Steel Hand SHD 135A (вес базового экскаватора – 18-25 т, показатель массы гидромолота – 1685 кг, энергия одного удара – 5654 Дж, параметр частоты ударов – от 400 до 800 ударов в минуту, показатель диаметра инструмента – 135 мм);
• Steel Hand SHD 53 (вес базового экскаватора – 0,5-4 т, показатель массы гидромолота – 183 кг, энергия одного удара – 500 Дж, параметр частоты ударов – от 550 до 950 ударов в минуту, показатель диаметра инструмента – 53 мм);
• Komatsu JTHB100 (вес базового экскаватора – 14-20 т, показатель массы гидромолота – 1240 кг, энергия одного удара – 2217 Дж, параметр частоты ударов – от 930 до 1300 ударов в минуту, показатель длины инструмента – 2489 мм);
• Komatsu JTHB08 (вес базового экскаватора – 0,7-1,5 т, показатель массы гидромолота – 90 кг, энергия одного удара – 100 Дж, параметр частоты ударов – от 930 до 1300 ударов в минуту, показатель диаметра инструмента – 40 мм);
• Komatsu JTHB65 (вес базового экскаватора – 7-8 т, показатель массы гидромолота – 820 кг, энергия одного удара – 1108 Дж, параметр частоты ударов – от 600 до 900 ударов в минуту, показатель длины инструмента – 2106 мм);
• Komatsu JTHB40 (вес базового экскаватора – 3-4,5 т, показатель массы гидромолота – 320 кг, энергия одного удара – 458 Дж, параметр частоты ударов – от 580 до 1060 ударов в минуту, показатель длины инструмента – 1584 мм);
• Indeco HP-350 (вес базового экскаватора – 1,4-5 т, показатель массы гидромолота – 163 кг, энергия одного удара – 350 Дж, параметр частоты ударов – от 610 до 1570 ударов в минуту, показатель диаметра инструмента – 48 мм);
• Indeco HP-200 (вес базового экскаватора – 1-3 т, показатель массы гидромолота – 104 кг, энергия одного удара – 200 Дж, параметр частоты ударов – от 470 до 1780 ударов в минуту, показатель диаметра инструмента – 46 мм);
• Indeco HP-5000 (вес базового экскаватора – 19-32 т, показатель массы гидромолота – 1973 кг, энергия одного удара – 5000 Дж, параметр частоты ударов – от 410 до 870 ударов в минуту, показатель диаметра инструмента – 141 мм);
• Indeco HP-1250 (вес базового экскаватора – 5-14 т, показатель массы гидромолота – 531 кг, энергия одного удара – 1250 Дж, параметр частоты ударов – от 570 до 1180 ударов в минуту, показатель диаметра инструмента – 90 мм);
• Daemo S2500v (показатель массы гидромолота – 2200 кг, энергия одного удара – 7880 Дж, параметр частоты ударов – 400 ударов в минуту, показатель диаметра инструмента – 145 мм).

Подготовка машины

Подключение гидромолота на JCB 3CX требует определенной подготовки машины, чтобы обеспечить безопасность и эффективность работы. Вот пошаговая инструкция по подготовке машины к установке гидромолота.

1. Подберите подходящий гидромолот для JCB 3CX. Убедитесь, что гидромолот соответствует требуемым характеристикам машины, таким как грузоподъемность и гидравлическое давление.

2. Отсоедините любые приспособления, которые могут быть прикреплены к передней части машины, чтобы освободить место для установки гидромолота. Это может включать ковш, паллетные вилы или другие приспособления.

3. Установите специальную базовую пластину или крепежные элементы на передней части машины. Это позволит надежно закрепить гидромолот и обеспечить его стабильную работу.

4. Проверьте систему гидравлики машины, чтобы убедиться, что она работает правильно и имеет достаточное давление для питания гидромолота. Если необходимо, проверьте уровень гидравлической жидкости и заполните его до требуемого уровня.

Примечание: Следуйте инструкциям, предоставленным производителем гидромолота и JCB 3CX, чтобы убедиться в правильной установке и подключении гидромолота.

Подготовка машины к установке гидромолота на JCB 3CX является важным этапом, который гарантирует безопасность и надежность работы. Следуйте этим шагам, чтобы правильно подготовить машину и насладиться эффективной работой вашего гидромолота.
