Технические характеристики грузовика ГАЗ-3308 и его основных модификаций

4.4. Ходовая часть

Рама	Штампованная, клепаная, с передними удлинителями лонжеронов и задними бамперами
Колеса	Дисковые, с ободом 228Г-457, с бортовыми и разрезным замочным кольцами
Шины	Пневматические, радиальные, размером 12.00 R18 модели КИ-115А
Установка передних колес:	Угол развала колес — 0°45′
Угол бокового наклона шкворня — 9°
Угол наклона нижнего конца шкворня вперед — 3°30′
Схождение колес — 2–5 мм
Передняя и задняя подвески	С продольными полуэллиптическими рессорами, с гидравлическими телескопическими амортизаторами двухстороннего действия, с резиновыми рессорами сжатия в задней подвеске

4.2. Двигатель и его системы

Модель	Д-245.7 Е2	ЗМЗ-5231
Тип	Дизельный, 4-тактный, с турбонаддувом, охлаждением наддувочного воздуха, жидкостного охлаждения	Бензиновый, 4-тактный карбюраторный, жидкостного охлаждения
Число и расположение цилиндров	4, вертикальное в ряд	8, V-образное
Порядок работы цилиндров	1–3–4–2	1–5–4–2–6–3–7–8
Направление вращения коленчатого вала	Правое
Диаметр цилиндра и ход поршня, мм	110×125	92×88
Рабочий объем, л	4,75	4,67
Степень сжатия	17	7,6
Номинальная мощность нетто, кВт (л. с), не менее:
при частоте вращения коленчатого вала 2400 мин-1	86,2 (117,2)	—
при частоте вращения коленчатого вала 3200 мин-1	—	83 (112,8)
Максимальный крутящий момент нетто, Н*м (кгс*м):
при частоте вращения коленчатого вала 1300–1600 мин-1	413 (42)	—
при частоте вращения коленчатого вала 2200–2250 мин-1	—	290 (29,5)
Минимальная устойчивая частота вращения коленчатого вала на холостом ходу, мин-1	800	600
Система вентиляции	Открытая	Закрытая
Топливный насос высокого давления (ТНВД)	Рядный, 4-плунжерный, золотникового типа, 773–20.05Э2 со всережимным регулятором оборотов, подкачивающим насосом и электромагнитом останова	—
Топливоподкачивающий насос	Плунжерного типа для ручной и автоматической подкачки топлива	—
Форсунки	ФДМ-22; 455.1112010–50 или 172.1112010–11.01 закрытого типа; давление начала впрыска 27,0-1,2 МПа (240 кгс/см2)	—
Карбюратор	—	К-135Г, двухкамерный, балансированный, с падающим потоком
Ограничитель частоты вращения	—	Пневмоцентробежного типа
Подогрев рабочей смеси	—	Жидкостный
Топливные фильтры:
— грубой очистки	Фильтр-отстойник с сетчатым фильтрующим элементом	Фильтр-отстойник с щелевым фильтрующим элементом
— тонкой очистки	Неразборный, с фильтрующим бумажным элементом
Воздушный фильтр	Сухого типа, с бумажным сменным фильтрующим элементом, сигнализатором предельной засоренности	Сухого типа, с бумажным сменным фильтрующим элементом, с регулируемой подачей воздуха
Система смазки	Комбинированная, под давлением и разбрызгиванием
Масляный радиатор	Полнопоточный, включен постоянно или жидкостно-масляный теплообменник, встроенный в двигатель	Неполнопоточный, отключаемый
Масляный фильтр	Неразборный, с бумажным фильтрующим элементом	Полнопоточный, со сменным фильтрующим элементом
Система охлаждения	Жидкостная, закрытая, с принудительной циркуляцией охлаждающей жидкости, с расширительным бачком
Антитоксичные системы	—	Нейтрализатор-глушитель с кислородным датчиком
	Система вентиляции картерных газов открытая	Система вентиляции картерных газов закрытая, с принудительным отсосом газов
Система наддува	Газотурбинная, с одним турбокомпрессором С14–179–01 или ТКР6.1, с радиальной центростремительной турбиной, центробежным компрессором и воздушным охладителем наддувочного воздуха трубчато-пластинчатого типа	—
Свечи накаливания	11720720 ф.АЕТ, Словения	—

ГАЗ 3308 Вики

ГАЗ-3308 «Садко»

Общие данные

Годы пр-ва

1997 — настоящее время

Иные обозначения

«Садко»

ММЗ Д-245.7 • P-4• рабочий объём — 4,75• мощность 117 л.с.•крутящий момент 382 Н·мММЗ Д-245.7Е3 • P-4• рабочий объём — 4,75• мощность 119 л.с.•крутящий момент 420 Н·м

Характеристики

Массово-габаритные

Масса

4150 кг (снаряженная) 6450 кг (полная)

На рынке

Другое

Грузоподъёмность

2000 (2300) кг

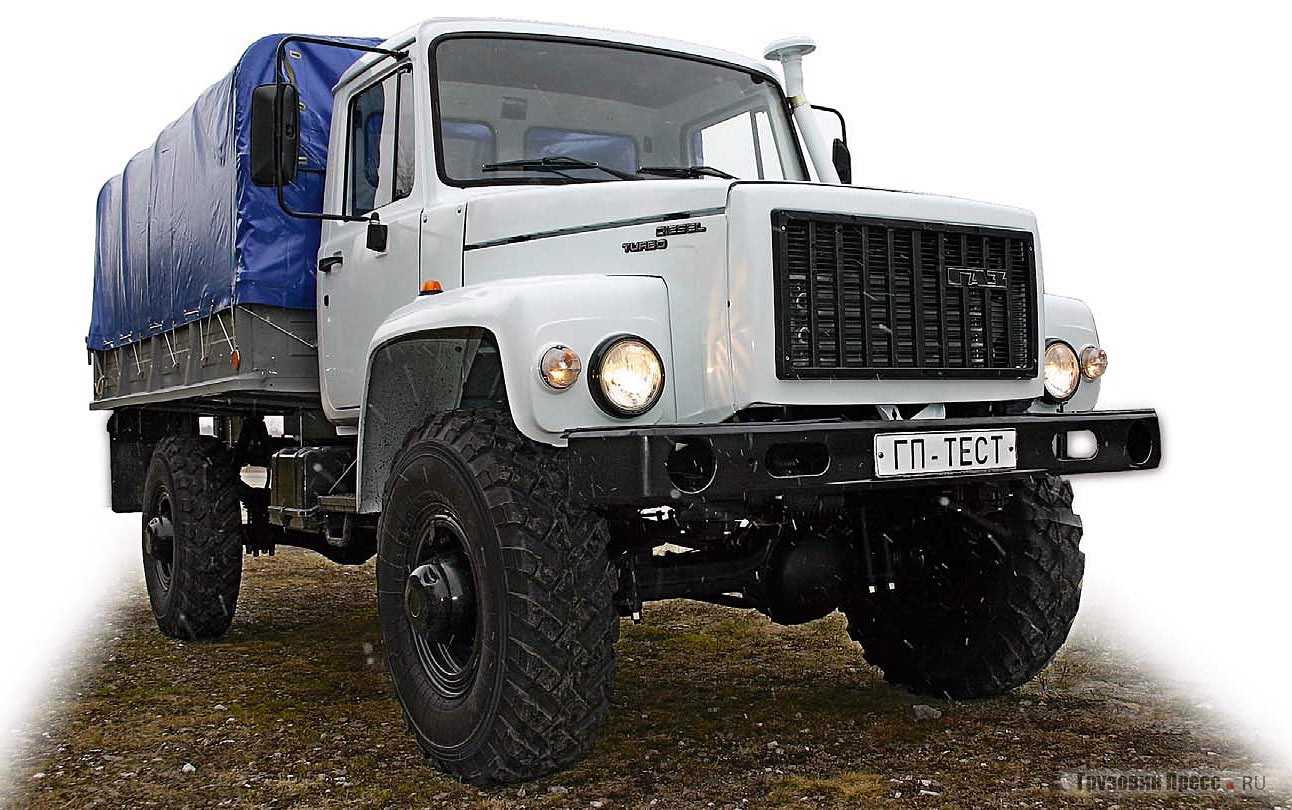

ГАЗ-3308 «Садко» — российский грузовой бортовой полноприводный автомобиль 2,5-тонного класса капотной компоновки.

История

В конце 1980-х годов, ввиду замены ГАЗ-66, были попытки очередной унификации производства уже имеющейся машины. Так, в 1990 году, появилась модель ГАЗ-3301, построенная с учётом требований военных. Также, отличительной чертой этой машины являлось наличие дизельного двигателя. Однако, распад СССР и спад закупок государством поставили крест на перспективной машине. Ввиду этого, производство «шишиги» (ГАЗ-66) было продолжено.

Тем не менее, разработка новой машины продолжилась. С учётом смягчившихся требований военных, а также ввиду практического опыта применения на ГАЗ-66 кабины над двигателем со всеми присущими ей недостатками (высокой опасности для экипажа при подрыве на мине, сложностью доступа к двигателю, низким уровнем комфорта и плохой эргономикой в целом), а главное, резкого сокращения государственных закупок для армии и народного хозяйства, руководство завода вернулось к капотной компоновке. Конструкция полноприводного шасси сохранила преемственность.

Первый прототип нового полноприводного грузовика был создан Горьковским автомобильным заводом в 1995 году под индексом ГАЗ-3309П. Серийное производство модели, получившей отраслевой индекс ГАЗ-3308 и собственное название «Садко» началось в декабре 1997 года.

В российской армии 2,3-тонный грузовик ГАЗ-3308 пришёл на смену модели ГАЗ-66-40 с кабиной над двигателем. На ГАЗ-3308 применяется модифицированная (другие крылья с увеличенными колёсными арками) кабина от ГАЗ-3309, а также ведущие мосты и трансмиссия, аналогичные использовавшимся на ГАЗ-66-40.

В сентябре 2000 года ГАЗ-3308 был предложен на экспорт для вооружённых сил Украины.

С 2003 года «Садко» преимущественно оснащается турбодизелем ММЗ Д-245.7 (с 2005 года экологического класса Евро-2, с 2013-го — Д-245.7Е4 экологического класса Евро-4).

В феврале 2013 года появилась версия ГАЗ-33088 «Садко» с турбодизелем ЯМЗ-53442 класса Евро-4.

В июне 2014 года ГАЗ представил новую версию с неофициальным названием Садко-Next грузоподъёмностью 3 тонны, вместе с новой версией ГАЗ-3309.

Варианты и модификации

ГАЗ-3308 — базовая версия с карбюраторным 130-сильным двигателем ЗМЗ-5231.10 рабочим объёмом 4,67 л;

ГАЗ-3308 «Егерь» — вариант исполнения ГАЗ-3308 с удлинённой на 1150 мм двухрядной пятиместной кабиной, разработанной компанией «Техноспас-НН»;

ГАЗ-33081 — модификация со 117-сильным дизельным двигателем ММЗ Д-245.7 рабочим объёмом 4,75 л с турбонаддувом;

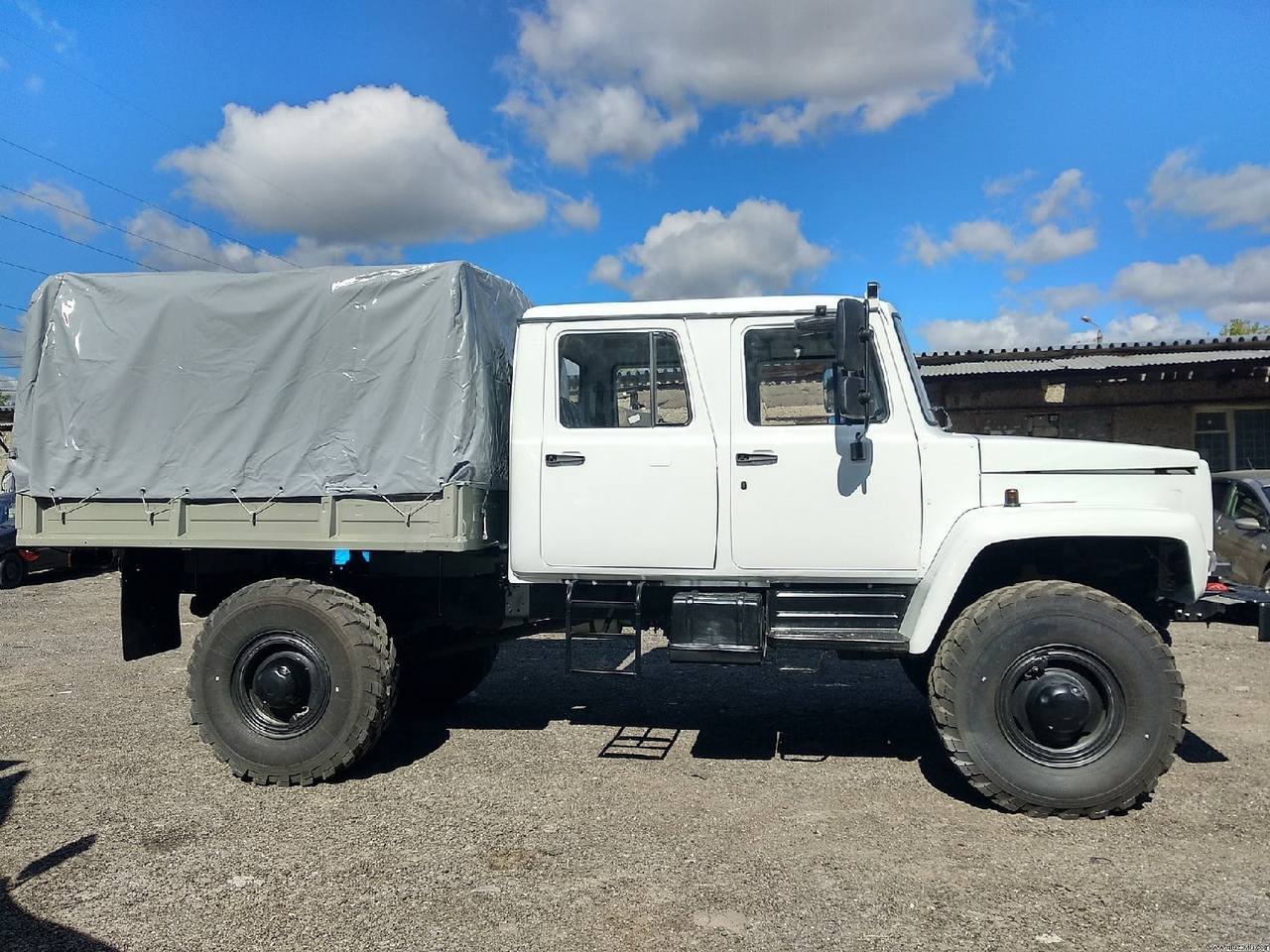

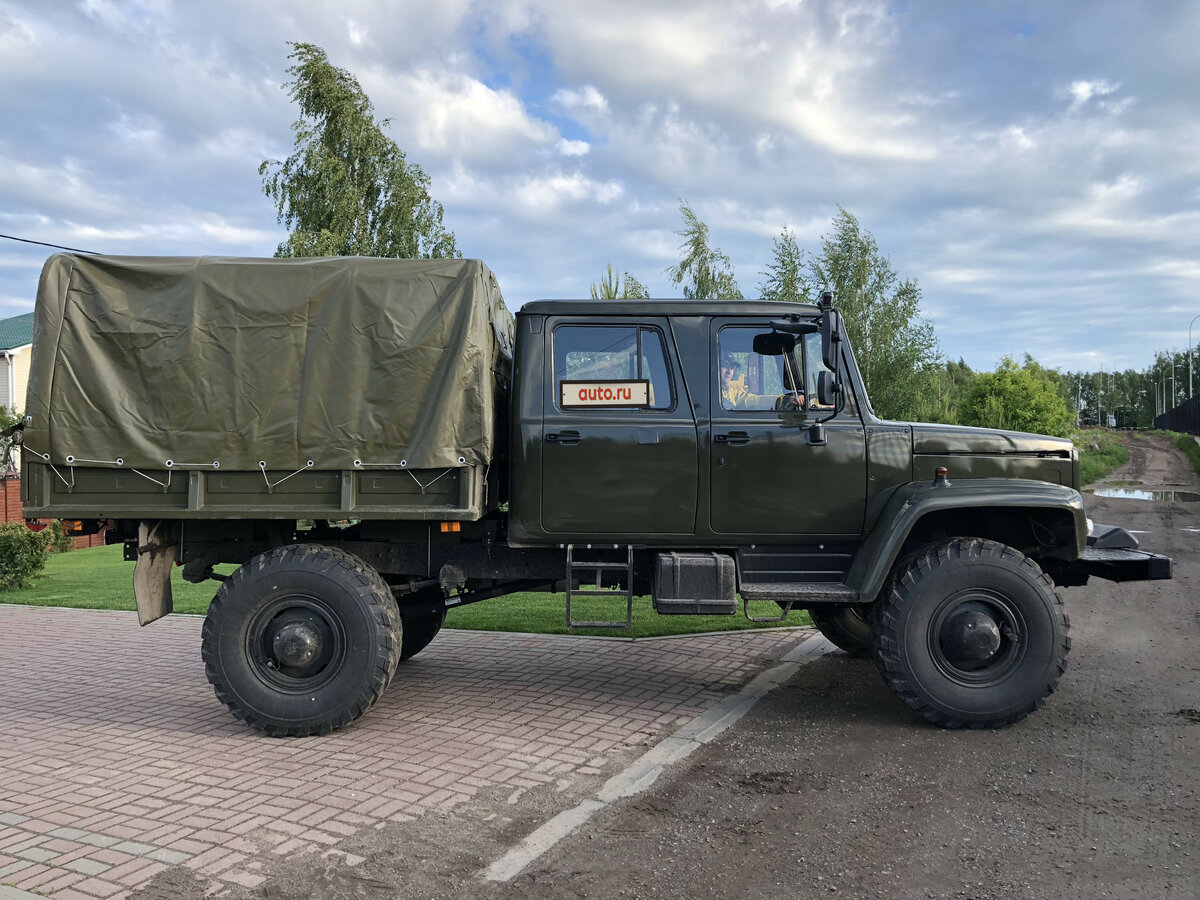

ГАЗ-33081 «Егерь-II» — вариант исполнения ГАЗ-33081 с двухрядной пятиместной кабиной, разработанной производственным предприятием «Чайка-Сервис»;

• ГАЗ-33082 — ранняя модификация с турбодизелем ГАЗ-562 по лицензии Steyr;
• ГАЗ-33085 «Земляк» — 4-тонная модель с двухскатной ошиновкой заднего моста, в которой максимально используются элементы от «Садко».
• ГАЗ-33086 «Земляк» — модификация с дизелем ММЗ Д-245.7, представлена в 2005 году;
• ГАЗ-33088 — модификация со 134,5-сильным дизельным двигателем ЯМЗ-53442 рабочим объёмом 4,43 л с турбонаддувом;
• МТП-1 — машина технической помощи на шасси ГАЗ-3308 «Садко»;
• автоперевязочная АП-2 на шасси ГАЗ-3308 производства ПАО «Медоборудование»;
• установка дезинфекционно-душевая подвижная ДДА-01-«СЗМО» на шасси ГАЗ-3308 производства ПАО «Медоборудование».

• КАвЗ-39766 — автобус-вездеход с использованием 19-местного кузова автобуса малого класса КАвЗ-3976. Модификации: 397660 — с карбюраторным двигателем ЗМЗ-513; 397663 — с дизелем ММЗ Д-245.7. Производился в 2003—2005 гг.
• СемАР-3257 — грузопассажирский 12-местный автобус-вездеход с карбюраторным двигателем ЗМЗ-513 и кузовом от автобуса малого класса СемАР-3280. Производился ЗАО НПП «Семар» в 2001—2006 гг.
• Вахтовый автобус на шасси ГАЗ-3308 — грузопассажирская «вахтовка» с отдельным угловатым кузовом на шасси ГАЗ-3308 со стандартной кабиной. Производилась в 2003—2006 гг. на СемАРе. В настоящее время производятся на заводе Авто-Профи.
• ГАЗ-330811-10 «Вепрь» — автомобиль специального назначения на укороченной базе «Садко» с цельнометаллическим трёх- или пятидверным кузовом.

Первые впечатления

Первое, что бросилось в глаза — чисто визуально герой нашего сегодняшнего теста будто подрос в холке, по сравнению с представленным на выставке образцом. Может, конечно, и обман зрения, но и для попадания в кабину ногу нужно было поднимать выше.

То ли шины другие, то ли воздуха в них больше накачали, то ли рельеф роль сыграл. Но не в этом суть.

«Садко Next» — правнук легендарного ГАЗ-66

Перед нами третье поколение грузового внедорожника от «Группы ГАЗ».

За основу взяли «дедушку» 1964 года рождения, получившего в народе прозвище «Шишига». От «отца» — ГАЗ-3308 — новому вездеходу почти ничего не досталось кроме мостов и рамы. Пожалуй, ещё и колёса можно сюда отнести. А ведь не помешал бы короб от старого «Садко», полностью закрывающий аккумуляторы, расположенные за кабиной по правой стороне рамы.

Всё же летящие брызги, пыль и грязь не способствуют долгой службе клемм, хоть они и прикрыты крышкой.

Вот и вся защита аккумуляторов в «Садко Next»

Ну да ладно, продолжаем осмотр. Как видите, кабина здесь от «ГАЗон Next». Те же скосы, зеркала заднего вида, решётка радиатора, оптика с немецкими лампочками. Правда, боковые поворотники вынесли на верхнюю часть пластиковых крыльев. Да и бампер не двойной.

Также от «ГАЗон Next» новому поколению «Садко» достались двигатель ЯМЗ-534, 5-ступенчатая коробка передач и подвеска.

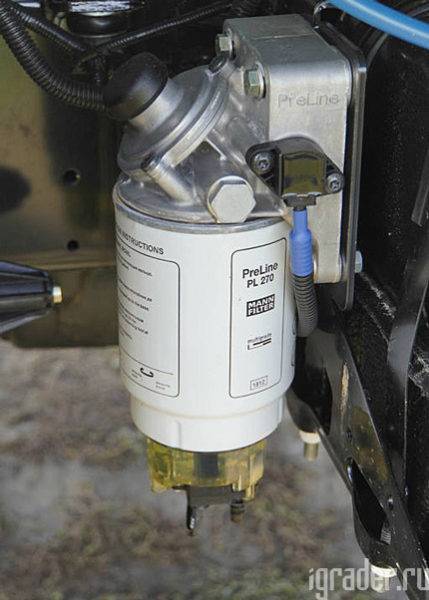

Оригинальный топливный фильтр «Садко Next» от Mann

За кабиной расположилась бортовая платформа с тентом. Откидной задний борт — деревянный, боковые выполнены из стали.

И вот тут вновь бросается в глаза несоответствие заявленных на производстве ГАЗа 100 роботов немецкого производства KUKA.

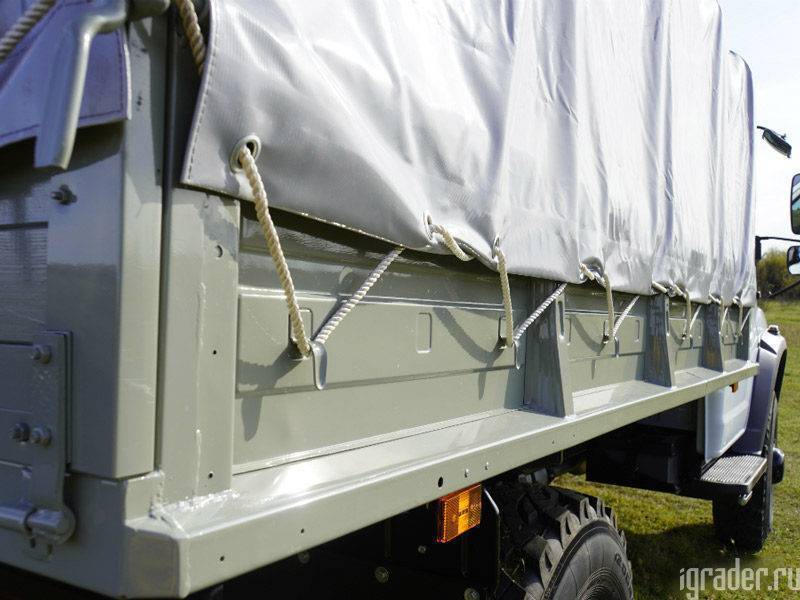

Сварные швы кузова грубые, как будто сварщик орудовал наспех и даже не стал затирать огрехи. Хотя не будем исключать, что бортовую платформу устанавливал сторонний изготовитель. Тем не менее, общее впечатление портится.

Конечно, лесникам и нефтегазовикам внешний вид не особо важен, но и короткая бортовая платформа им особо без надобности. А для пригородных перевозок можно было и постараться: кабина-то красивая.

Пока дилеры получают «Садко Next» только с бортовой платформой

Не могли мы не спросить про деревянные соединения между рамой и надстройкой.

Конструкция крепления надстроек к раме «Садко Next»

Взбираемся на бампер, откидываем капот. Тут рядная турбованная «четвёрка» Ярославского моторного завода с впрыском Common Rail от Bosch, традиционный для «ГАЗовской» продукции радиатор охлаждения от СП TRM, хомуты Tork, набережночелнинские РВД. Кстати, топливный фильтр внизу рамы — от Mann.

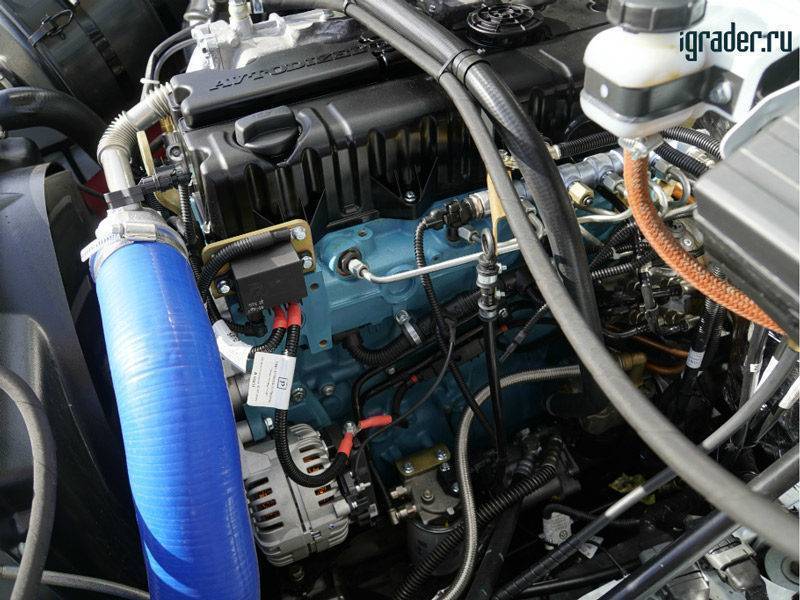

Под капотом «Садко Next» расположен турбодизель ЯМЗ-534 мощностью 149 л. с.

Посмотрим теперь на интерьер.

Открываем дверь, встаём на подвесную подножку, хватаемся за поручни для правой и левой рук и далее по ступенькам вверх.

Интерьер унифицирован с другими моделями семейства «Next». Но, к примеру, в отличие от того же «ГАЗона», здесь вместо кочерги переключения передач — короткоходый джойстик на приборной панели, как у «ГАЗели». В базовой комплектации электростеклоподъ¸мники, обогрев зеркал, круиз-контроль.

«Садко Next» избавили от кочерги для переключения передач

Кабина рассчитана на трёх человек. Водительское сиденье подрессоренное, а два пассажирских места — по сути, мягкая лавка.

Ну что ж, пора в путь. Заводим двигатель

И тут обращаем внимание на показания уровня топлива — он ниже нуля. Оказывается, на прошлом тест-драйве с клиентом из строя вышел датчик и его ещё не успели заменить. Так что обладателям «Садко Next» стоит быть осторожными при форсировании рек и грязных дорог

Так что обладателям «Садко Next» стоит быть осторожными при форсировании рек и грязных дорог.

Лампы в «Садко Next» — германские

Техническое оснащение ГАЗ 3308

Как отмечалось выше, фургон полностью соответствует всем мировым стандартам и ничем не уступает западной военной технике. «Егерь» спокойно может преодолевать длинные расстояния при любых погодных условиях и комфортно чувствовать себя на бездорожье. Кстати, благодаря военным испытаниям и постоянной модернизации, автомобилю не страшны многие преграды, включая поваленные деверья, или даже неглубокие болота.

На сегодняшний день существует три варианта установки мотора: дизельного, минского или ярославского производства, и бензинового от Заволжского завода. Стоит отметить, что с моделью ГАЗ 3308 лучше всего сочетается бензиновый двигатель, и большинство клиентов отдают предпочтение именно ему.

Бензиновый вариант состоит из восьми цилиндров и имеет карбюраторный тип. Мощность такой машины составляет 122 лошадиные силы и может с лёгкостью подниматься на различные возвышенности. Правда, здесь тоже существует два мнения, так как многие клиенты жалуются на плохую грузоподъёмность при полной загрузке. Но, как правило, при грамотном использовании особых проблем с передвижением возникать не должно. Если говорить о дизеле, то двигатели на его основе имеют ещё меньшую мощность.

Обязательно почитайте: Технические характеристики МАЗ-53366

Встроенный карбюратор оснащён двумя камерами. Благодаря жидкостному подогревателю температура смеси имеет приемлемую температуру и не перегревается. Также внутри системы осуществляется постоянный контроль и циркуляция воздуха, помогающая поддерживать приемлемую температуру.

Грузовик широко используется как для военных операций, так и для перевозок любых грузов

Дополнительным преимуществом фургона можно выделить оригинальное строение подвески, позволяющее ездить на мягком грунте и не бояться грязи. Что касается привода, то он действует одновременно на две оси. Например, общий объем дизельной модели составляет 6,3 тонны, а бензиновый вариант чуть меньше шести. По оценкам экспертов это достаточно большой показатель веса для машины такого класса.

Затрагивая минусы грузовика, необходимо сказать о большом дорожном просвете, который часто является причиной торможения. На «Егере» водители могут с лёгкостью подниматься на возвышенности под наклоном не больше 31 градуса и ездить по водянистой местности глубиной до одного метра. К слову, перевозить грузы объёмом больше, чем 2000 кг на грузовике не рекомендуется!

Ещё раз затрагивая технические характеристики ГАЗ 33081, стоит сказать о прекрасной системе сигнализации, в том числе и звуковой, которая помогает держать связь между кузовом и основным салоном.

Устройство и особенности конструкции

На автомобиль ГАЗ модели 3308 могут быть установлены дизельный либо бензиновый двигатель:

Модель	Тип	Мощность	Объем
ЗМЗ 5231	бензиновый	124 л. с.	4,67
ММЗ Д.245-7	дизельный	117 л. с.	4,75
ММЗ Д.245-7Е3	дизельный	119 л. с.	4,75
ЯМЗ 53442	дизельный	149 л. с.	4,43

Выпускаемые в последние годы модульные версии грузовика оснащаются дизельными силовыми установками. Бензиновый двигатель Садко 8-цилиндровый карбюраторного типа. Как показывает практика, его мощности не всегда достаточно при преодолении подъемов, тогда как дизельные моторы имеют более высокие технические характеристики. Тем не менее, в отсутствие перегрузок этот движок справляется со своими задачами на «отлично». Дизельный двигатель ГАЗ 3308 ЯМЗ 53442 4-тактный рядный, с воспламенением от сжатия и непосредственным впрыском. Жидкостная система охлаждения закрытого типа предусматривает принудительную циркуляцию воздуха.

Автомобиль ГАЗ модели Садко оснащен сухим фрикционным сцеплением с одним диском и гидроприводом. В случае бензиновых модификаций Садко в сцеплении используются периферийные нажимные пружины, в дизельных автомобилях — диафрагментарные.

Механическая КПП ГАЗ 3308 предусматривает полную синхронизацию всех скоростей, кроме первой и задней. Повышенная передача включается расположенным в кабине рычагом. Двухконтурная рабочая тормозная система использует пневматический гидропривод, торможение осей осуществляется раздельно.

Кабина ГАЗ 3308 представляет собой цельнометаллическую двухместную конструкцию с двумя дверьми. Авто со стандартной кабиной может иметь металлическую или деревометаллическую платформу. При использовании тента в кузове устанавливаются дуги, возможен монтаж съемных решеток.

Шасси автомобиля позволяет выполнять установку более ста различных модулей. В частности, очень востребованы автобусы, применяемые в охотничьих хозяйствах, газо- и нефтедобывающей промышленности, грузовики с цистернами, а также медицинские и пожарные варианты ГАЗ 3308, используемые при ликвидации последствий ЧС.

Плюсы и минусы

Плюсы машины

• Хорошую проходимость;
• Высокий дорожный просвет;
• Систему полного привода;
• Возможность в некоторых модификациях установить систему подкачки шин;
• Хорошая ремонтопригодность и взаимозаменяемость деталей и запчастей;
• Умеет работать с различными перепадами температурного режима (от -50 до +50 градусов по Цельсию);
• Может работать на высоте до 4 500 метров над уровнем моря;
• Способен преодолевать броды, глубина каких может достигать 1-го метра;
• Есть большое количество предоставляемых модификаций;
• Среднее потребление горючего;
• Есть система ABS;
• Присутствует гидравлический усилитель рулевого колеса;
• Сидения оснащены ремнями безопасности;
• Внедорожный внешний облик;
• Большие колеса, помогающие во время езды по бездорожью;
• Силовые агрегаты отвечают экологическим европейским стандартам Euro-4.

Минусы машины

• Уже морально устаревшая внешность кабины;
• Неудобное большое и тонкое рулевое колесо;
• Применение дешевых материалов при отделке интерьера;
• Внутри не так комфортабельно, как у аналогичных европейских моделей;
• Сидения все еще далеки от идеалов;
• Небольшая грузоподъемность;
• Большая стоимость транспортного средства.

Модификации автомобиля

Модификации

Стандартный	он комплектуется односкатными 18-ти дюймовыми шинами. Модель может перевозить груз, порядка 2-ух тонн.
Военный	устанавливаются 20-ти дюймовые односкатные колеса, которые снабжаются системой поддержки и регулирования давления воздуха. Модификация может иметь лебедку и перевозить груз, массой около 2.3 тонн.
Гражданский	оснащается 2-ух скатными 20-ти дюймовыми колесами, что позволяет повысить транспортируемую массу до 4-ех тонн.
ГАЗ-33081 Тайга	она является самой популярной модификацией, восточнее Урала. Машину оснастили комфортной кабиной, где есть спальное отделение, какое позаимствовали у «Газель», «Валдай» и «Next». Данное транспортное средство идет с оснащением всех видов оборудования, которое необходимо для лесозаготовки, геологических и разведывательных работ, а также для ремонта линий электропередач и прочего.
ГАЗ-33081-50 Садко	модель представляет бортовую модификацию, которую создали по заказу МО Российской Федерации.
ГАЗ-3308/33081 Егерь-2	модель производится предпочтительно с 2-ух рядной кабиной. Помимо штатной кабины, на машину монтируют кабины от «Газель», «Валдай» и «Next». Машина предназначается для перевозок рабочих. Модель Егерь, в свою очередь, идет с немалым числом спецтехники и оборудования. Среди них есть наличие кранов, подъемников, пожарных, электромонтажного оборудования и прочих. На данной платформе есть немало спецтехники, типа «автозак», а также машин, которые перевозят особо опасные и взрывчатые вещества.
ГАЗ-33086 Земляк	данная модификация имеет сдвоенные задние колеса, что позволяет машине увеличить ее грузоподъемность – более 4-ех тонн.
ГАЗ-33081 Вепрь	является военным автомобилем, где есть цельнометаллический кузов. Его создали также на платформе Садко. Данное транспортное средство имеет действительно выдающиеся характеристики, которые заставляют уважать наш автопром. Вепрь  умеет работать на широком спектре температурных режимов, от +50 до -50 градусов по Цельсию. Но это не все его «козыря». Автомобиль может спокойно передвигаться на высоте до 4.5 километров над уровнем моря. Для многих силовых агрегатов внутреннего сгорания, данная высота кажется невозможной, однако Вепрь смог хорошо себя зарекомендовать. Им начали успешно пользоваться м Министерстве чрезвычайных ситуаций и силовых подразделениях. Более того, машина применяется для добывающих промышленностей и у геологических служб, какие могут подняться на более высокий участок для проведения работ. Вепрь еще смогли оценить фермера и просто любители экстремальных машин. Вепрь сделали лишь на 300 кг тяжелее, чем Садко.
