Технические характеристики лучших представителей модельного ряда экскаваторов Вольво

Экскаватор Volvo: модельный ряд

Экскаваторы Вольво производятся трех видов: колесные, гусеничные и мини-экскаваторы. Каждая линейка имеет свои особенности и представлена несколькими функциональными моделями.

Колесный экскаватор Вольво

Линейка колесных экскаваторов Вольво рассчитана на работы в дорожных условиях. Такая техника может дополнительно оснащаться специальным навесным оборудованием. Колесные экскаваторы Volvo мобильные и быстрые. Они применяются в строительстве, для производства земляных и коммунальных работ. Модельный ряд представлен тремя машинами:

• EW145B Prime оснащается 139-сильным мотором и имеет ковш вместимостью 0,58 м3;
• EW180C располагает 152-сильным двигателем и ковшом вместимостью 1 м3;
• EW205D оснащен мотором с мощность 162 л.с. и ковшом вместимостью 1,1 м3.

Каждая машина может похвастать:

• мощным двигателем с высоким крутящим моментом;
• комфортной кабиной, которая оборудована системами безопасности. Кстати, именно безопасность является главной отличительной чертой всех машин Вольво;
• легким доступом к деталям для проведения ТО;
• экономичностью, которая обеспечивается чувствительной гидравлической системой и системой контроля над расходом топлива.

Гусеничный экскаватор Вольво

Линейка гусеничных экскаваторов Вольво представлена производительными и мощными машинами с высокой проходимостью и устойчивостью к агрессивным условиям эксплуатации. Машины обеспечивают большую глубину копания и выдерживают чудовищные нагрузки. В линейке представлены следующие модели:

• EC140B Prime – компактный и маневренный экскаватор с мотором, выдающим 69 кВт мощности. Ковш вмещает 0,9 м3;
• EC210B Prime – оборудованный мотором с мощность 110 кВт, этот экскаватор считается лучшим в своей линейке, благодаря высокой топливной эффективности и производительности. Вместимость ковша – 0,9 м3;
• EC220D, EC250D, EC300D – мощные карьерные экскаваторы с повышенной топливной эффективностью. Вместимость ковшей от 0,4 до 1,8 м3;
• EC380D, EC480D – самые “работящие” машины из линейки. Эти модели специально разрабатывались для агрессивных условий эксплуатации. Вместимость ковшей от 1,6 до 3,8 м3;
• EC700C – 450 л.с. и впечатляющие рабочие характеристики при небольшой эксплуатационной массе. Максимальная вместимость ковша 6,6 м3.

Линейка отличается плавной гидравликой, высокой топливной эффективностью, реверсивной системой охлаждения, комфортной и безопасной кабиной оператора.

Мини-экскаваторы Вольво

В линейке мини-экскаваторов три модели, каждая из которых создана с соблюдением высоких стандартов Вольво. Машины экономичные, оснащены экологически безопасными моторами, и обеспечивают высокую производительность при малых габаритах.

Модель EC35C с эксплуатационной массой 3,4 т обеспечивает глубину выемки грунта 3,7 м. Двигатель экскаватора выдает 36 л.с., которых хватает на эффективную работу в условиях ограниченного пространства.

Модель EC55B Pro имеет эксплуатационную массу 5,5 т, двигатель с мощностью 38 л.с., и обеспечивает максимальную глубину копания 4,3 м. Эта модель имеет самое большое усилие на ковше и рукояти среди своих “однополчан”.

Самый крупный в линейке ECR88 Plus имеет эксплуатационную массу 8,6 т. Двигатель экскаватора обеспечивает мощность 59 л.с., а глубина выемки составляет 4,8 м. Это мощный и маневренный мини-экскаватор для любых видов работ.

Экскаваторы Volvo показывают себя производительными и мощными машинами, они уверенно работают в тяжелых условиях и гарантируют долговечность узлов и механизмов.

Получите выгодное предложение от прямых поставщиков:

Трубопровод и соединительная арматура

Иногда в конструкции гидравлического управления насос не предусмотрен. В этом случае усилие на рычаг незначительно уменьшается, но сама система за счет давления жидкости имеет детали и узлы уменьшенного размера, не имеет сложной системы рычагов.

Гидравлическая система без использования насоса применяется на маломощных экскаваторах и отдельно для тормозной системы других моделей.

Системы управления с насосом и гидравликой полностью облегчают работу экскаваторщика, который передвигает только золотники. Усилие создается насосом, жидкость под давлением поступает в цилиндр, укрепленный на механизме.

Volvo BL71: технические характеристики и модельный ряд экскаваторов Вольво

Производитель всегда ориентируется на пожелания заказчика, будь то даже самые невообразимые. Однако конструкторам в области экскаваторов-погрузчиков изощряться не приходится. Данная разновидность техники специально конструируется исходя из мнения большинства – надежность, качественность, многофункциональность. Прочитайте про функциональность фронтальных погрузчиков.

Именно данными критериями руководствуется и компания Volvo, пытаясь соединить и развить в собственных моделях исключительно базовые возможности. Однако многолетний опыт создания экскаваторов позволяет пойти дальше, дополнив тем самым стандартный набор высочайшим уровнем комфорта и безотказностью функционирования. Данные машины имеют широкий спектр возможностей…

И снаружи, и внутри, начиная от ковша и заканчивая задним бампером, модели экскаваторов-погрузчиков Volvo создаются для людей, для их комфорта и удобства в использовании. Здесь все продумано до мелочей. Определенный ряд моделей приобрел уже мировую славу… К таким моделям относятся Volvo BL61B, BL71B и другие.

Hyundai

Заводы Hyundai по производству тяжёлой техники есть во многих странах, в  том числе в Китае, Индии, Бразилии. Спецтехнику, выпускаемую под маркой, отличает высокая надежность и отличное качество. Техника Hyundai укомплектована дизельными двигателями, которые производят корпорации Mitsubishi и Cummins, силовые агрегаты являются результатами собственных разработок.

R35-7, R-110-7, R-140LC-7, R-800LC-7A

Современная линейка гусеничных экскаваторов Hyundai начинается с модели R35-7, ее вес — 3,3 тонны, мощность двигателя — 36,7 л.с., глубина траншей – 3,2 метра. Экскаватор имеет компактные размеры и востребован при работе на небольших участках, то есть там, где  крупногабаритной технике сложно подобраться. Вес экскаваторов среднего класса колеблется от 11 и 13 тонн.

Здесь можно поговорить о R-110-7 и R-140LC-7.  Объём ковша этих моделей — 0,6 куб. м. Почётное право завершить ряд предоставлено экскаватору на гусеничном ходу Huyndai R-800LC-7A. Он весит 82,3 тонны и способен прокопать траншею глубиной до 7,2 метра. Мощность двигателя составляет 460 л.с. Впечатляет вместимость ковша — 4.5 куб. м. Из целой серии подобных агрегатов заказчик может выбрать любую модель, которая подойдет для конкретной поставленной задачи.

Достоинства:

• высокая надежность;
• вместимость ковша;
• высокая мощность;
• компактность;
• многофункциональность;
• надежность.

Недостатки:

нет.

Технические характеристики

Вольво 210 в полной мере соответствует современным стандартам и требованиям, предъявляемым к подобному роду техники. Его технические характеристики указаны ниже:

Снаряженная масса	22 т
Объём ковша	0,8 – 1,5 м3
Грузоподъемность	6,5 – 7 т
Максимальное значение вылета стрелы	10 м
Глубина копания	4 м
Предел выгрузки по высоте	4,2 м
Скорость вращения платформы	11,5 об/мин
Эксплуатационная скорость	4,5 – 5 км/ч

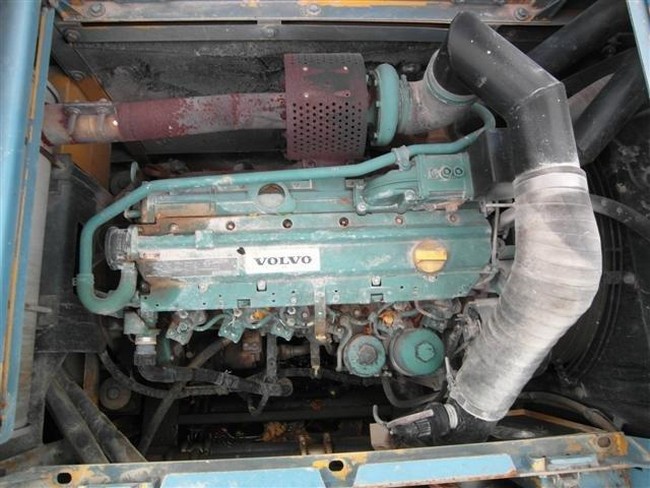

Двигатель

На экскаватор устанавливается четырехтактный шестицилиндровый двигатель объемом 5,7 л. Модель производится компанией Вольво, что гарантирует полное соответствие характеристик мотора мощностью 107 кВт или 159 л.с. остальным компонентам машины. В стандарте агрегат оснащается системой непосредственной подачи дизеля, промежуточным охладителем воздуха, системой водяного охлаждения. Частота вращения вала составляет 1900 оборотов в минуту, а предельный крутящий момент – 647 Нм. В бак охладительной системы помещается 27,5 л жидкости.

Также мотор экскаватора Volvo EC210BLC комплектуется подогревателем блока цилиндров, который обеспечивает простой запуск даже в холодное время года. Надежность и долговечность установки обусловлена применением фильтров для очистки топлива и воздуха. Кроме того, монтируются генератор и заправочный насос.

Ходовая часть

Гусеничный привод экскаватора с шириной трака от 600 – 800 мм. позволяют ему беспрепятственно перемещаться как по песчаному, так и по твердому грунту со средней скоростью 4 – 5 км/ч. Гусеницы приводятся в движение при помощи гидравлического электромотора. Вольво 210 оснащен многодисковым тормозным устройством гидравлического типа. Натяжение гусеничной ленты осуществляется при помощи гидроцилиндра, плунжера, ползуна и направляющей вилки.

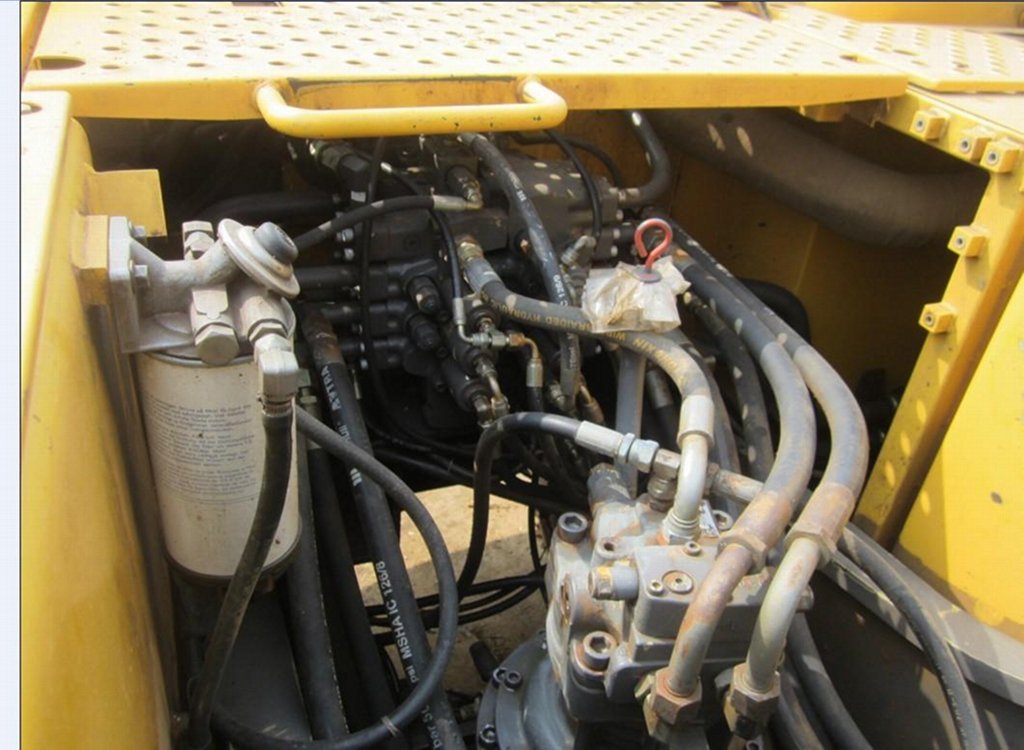

Гидравлическая система

Машинист Вольво 210 имеет в своем распоряжении одну из самых совершенных гидросистем ASWM, которая позволяет добиться наиболее оптимального распределения всех ресурсов машины с учетом конкретного плана действий. Такая система практически лишена недостатков, а среди главных её преимуществ можно выделить:

• высокую производительность системы;
• ускоренную работу стрелы в циклическом режиме;
• маневренность экскаватора;
• режим форсированного подъема;

ASWM дает возможность машинисту в полной мере использовать тот режим работы, который наиболее приемлем при конкретных условиях эксплуатации.

Ковш

• Тип устанавливаемого ковша — обратная лопата.
• Наименьшая вместимость устанавливаемого ковша — 0.44 метра кубических.
• Наибольшая вместимость устанавливаемого ковша — 1.3 метра кубических.
• Количество зубьев на нижней режущей кромке — 5.
• Максимальная глубина копания — 4000 миллиметров.
• Максимальная высота разгрузки ковша — 4090 миллиметров.

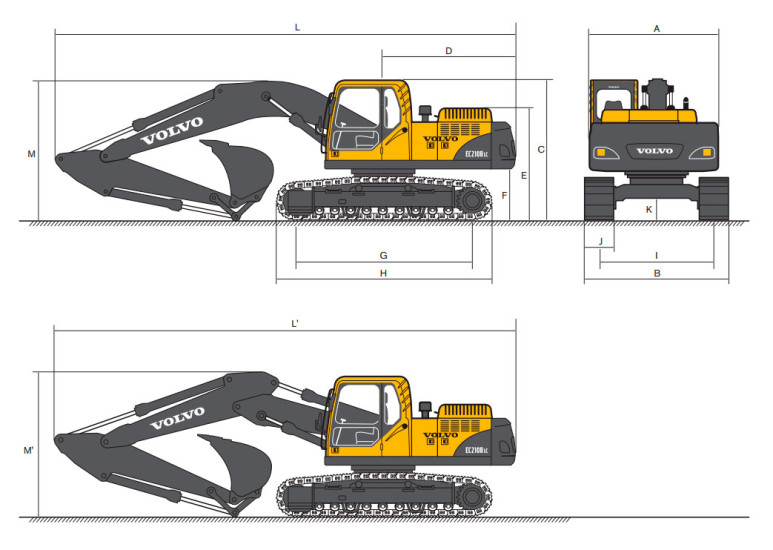

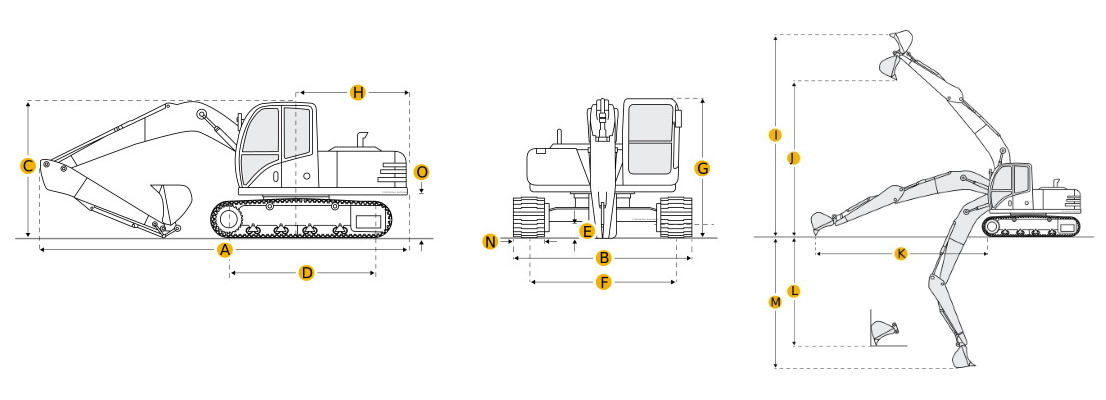

Габаритные размеры

• Конструкционная длина — 9650 миллиметров.
• Ширина по гусеничной платформе — 3000 миллиметров.
• Полная высота — 2930 миллиметров.
• Ширина гусеничной ленты — 600 миллиметров.

Трактор Вольво ВЛ 71 – эксплуатационные параметры машины

В штатном оснащении эта шведская спецмашина поставляется в продажу вместе с увеличенной экскаваторной стрелой и зубчатым ковшом, усиленными ребрами жесткости. Трактор выдерживает интенсивную эксплуатацию по транспортировке и погрузке твердых и сыпучих материалов. При необходимости вместо стрелы можно установить отвал для уборки снега или расчистки территории от строительного мусора.

В оснащение этого агрегата марки Volvo входит 4-цилиндровый двигатель типа D4D, оборудованный системой турбонаддува. Заводская компоновка ДВС полностью соответствует требованиям стандартов EPA, Tier III, а также Stage IIIA. Мотор дополнен системой непосредственного впрыска топлива и системой жидкостного охлаждения.

Для передачи усилия от мотора на ходовую часть модель Volvo BL71 оборудована синхронизированной фирменной трансмиссией, разработанной по системе Powershuttle. Благодаря сервоприводу и трансформатору трактор может передвигаться в диапазоне 4 передних и 4 задних скоростей. При этом водитель может переключить трансмиссию на работу в полностью автоматическом режиме.

Шасси спецмашины Volvo укомплектовано мощными лонжеронами, области изгибов которых дополнительно усилены коваными стальными деталями. Это делает модель максимально устойчивой и, при этом, не ухудшает ее подвижность.

Параметры экскаватора Volvo BL 71:

• мощность заводского ДВС – 73 л. с.;
• емкость двигателя – 4,038 л;
• максимальная скорость при езде вперед – 21 км/ч;
• вес в комплектации с кабиной – 7,74 т.

Спецмашина в этой комплектации оборудована просторным водительским модулем. В нем расположено регулируемое по высоте водительское сиденье, информативная приборная панель, а также отсеки для личных вещей оператора. Для удобной работы кабина оборудована системами отопления и вентиляции воздуха. В кабине предусмотрено съемное напольное покрытие, которое позволяет быстро выполнить ремонт гидравлического привода.

https://youtube.com/watch?v=Vo6eRvD3VBg

Обзор навесного оборудования

Для того чтобы существенно расширить функциональные возможности подобного рода техники, пользователь может установить на неё различные виды навесного оборудования, предназначенного для выполнения конкретных работ. Наиболее востребованными разновидностями таких изделий принято считать:

• снегоуборочный отвал;
• коммунальная уборочная щетка;
• фронтальный ковш;
• рыхлитель;
• траншеекопатель;
• гидромолот.

В продаже представлено множество других типов оборудования, например, кусторезы-косилки и прочие устройства. Они позволяют расширить сферу применения экскаватора, избежать необходимости использования дополнительных видов техники.

Описание популярных экскаваторов фирмы Вольво

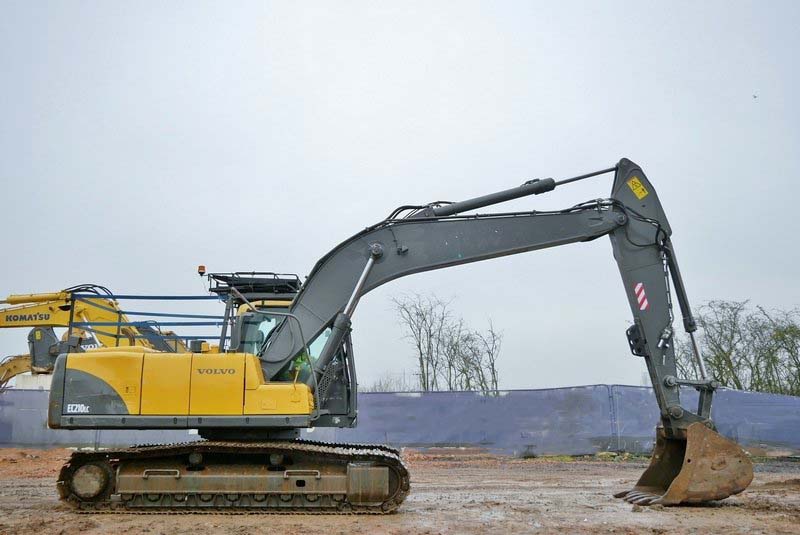

Экскаватор EC 210

Среди строительных машин марки Volvo, большой популярностью пользуются гусеничные экскаваторы серии ЕС 210. Эта техника незаменима на стройке, при погрузке скальных пород или мёрзлой земли, при работе с любыми сыпучими материалами. В качестве дополнительного оборудования предлагаются:

• гидробур – приспособление для образования скважин струёй воды;
• гидромолот – предназначен для разбивки твёрдых поверхностей и конструкций;
• гидроножницы – служат для разрушения бетона путём сжатия;
• грейфер – грузозахватное устройство (челюстной ковш);
• рыхлитель – тяжёлое навесное оборудование, используемое для предварительного рыхления прочных, в том числе мёрзлых грунтов.

EC 210 обладает следующими характеристиками:

• вес машины – 21 т;
• ёмкость ковша – 0,75 м3;
• вылет стрелы – 10 м;
• грузоподъёмность – 6,5 т;
• в машину вмонтирован двигатель Volvo D 6 D мощностью 143 л. с.

Болотный экскаватор Volvo EC 210

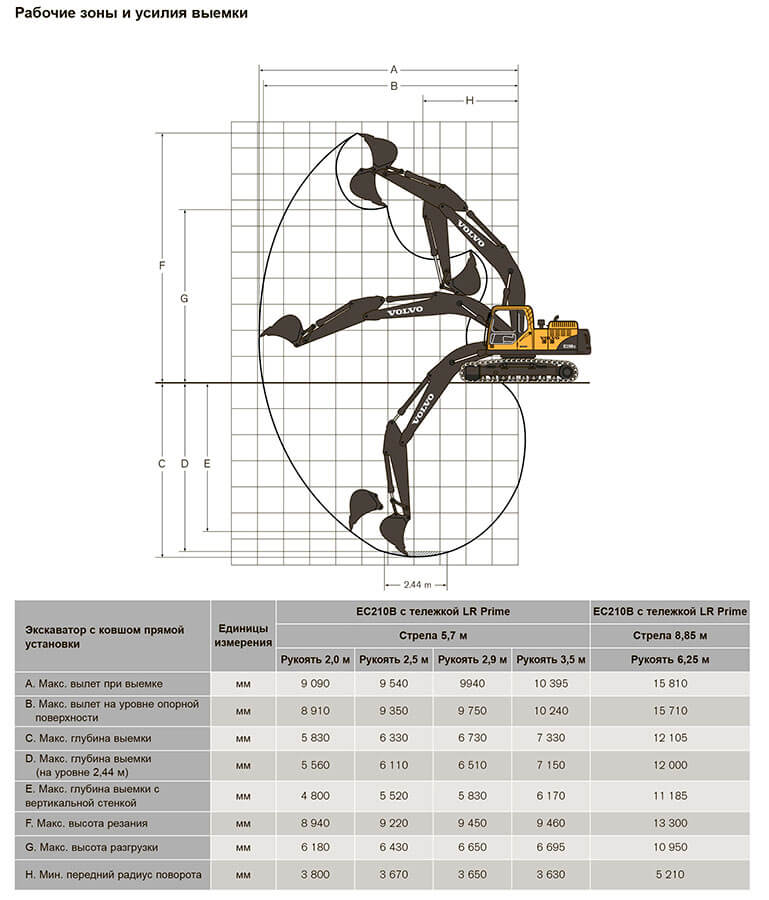

EC 210 B Prime – это улучшенная версия модели ЕС 210, которая имеет несколько иные характеристики:

• чуть больший вес – 23,5 т;
• вместимость ковша – до 1 м³;
• усилие при отрыве – 130,4 кН;
• грузоподъемность – 7 т;
• с более мощным двигателем Volvo D 6 E – 150 л. с.

Экскаватор Вольво EC 210 B Prime

Производитель предусмотрел в обеих моделях:

• удобную кабину Volvo Care, имеющую отличный круговой обзор;
• комфортное внутреннее наполнение;
• простое обслуживание;
• наличие платформы, обеспечивающей упрощенный спуск и доступ с земли в кабину машиниста;
• оборудование входа противоскользящими ступенями.

Гусеничные экскаваторы ЕС 240 и ЕС 360

Шведские экскаваторы Вольво – ЕС 220, ЕС 240, ЕС 300, ЕС 360 – это техника, которая, повышая свои мощности от серии к серии, является незаменимой на многих этапах производства. Наиболее популярны из этого ряда экскаваторы ЕС 240 и ЕС 360. Они имеют отличные рабочие характеристики, больший крутящий момент, способствующий высокой производительности.

Volvo ЕС 240 отличается такими показателями:

• вес техники – 26,1 т;
• ёмкость ковша – 1,05–1,98 м3;
• длина стрелы – 10,3 м;
• максимальная грузоподъёмность – 9,1 т;
• усилие при отрыве составляет 156,9 кН;
• на машину поставлен двигатель Volvo D 7 D – 174 л. с.

Volvo ЕС 360 – ещё одна мощная единица шведской спецтехники, со следующими характеристиками:

• вес – 39,2 т;
• ёмкость ковша – 1,35–3 м3;
• длина стрелы – 11 м;
• грузоподъёмность – 11,3 т;
• усилие при отрыве – 20,9 кН;
• установлен силовой агрегат Volvo D 12 D – 247 л. с.

Для машин серий от ЕС 220 до ЕС 360 разработаны дополнительные условия:

• удобное рабочее место машиниста, позволяющее соблюдать максимальную работоспособность;
• установлен безопасный мотор, с повышенной мощностью, с уменьшенными токсичными выбросами в атмосферу и наиболее выгодным расходом солярки;
• возможность оснащения дополнительным оборудованием, которое представлено на примере 210 модели.

Экскаватор Volvo ЕС 220

Экскаватор-погрузчик Volvo BL 71 B

Колёсный экскаватор-погрузчик Volvo BL 71 B — одна из новых машин серии Volvo Construction. В ней объединены функции экскаватора и фронтального погрузчика. Обновлённое техническое оборудование и современный дизайн стали привлекательными особенностями последнего поколения этой строительной техники.

Рабочие характеристики модели, работающей как экскаватор:

• ковш имеет вместимость — 0,2 м³;
• угол поворота — 205°;
• наибольшая глубина выборки — 6 м.

Характеристики модели, работающей как погрузчик:

• ковш вместимостью — 1 м³;
• стрела имеет высоту подъёма — 2,35 м;
• грузоподъемность — до 3,39 т.

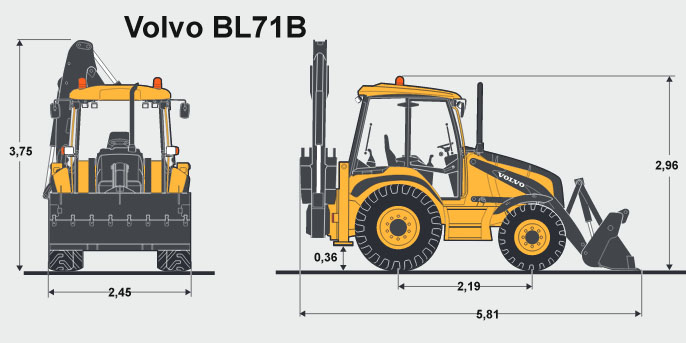

Экскаватор-погрузчик Volvo BL 71 B – общий вид в транспортном и рабочем положении

Общие характеристики экскаватора-погрузчика Вольво:

Экскаватор-погрузчик Volvo BL71B

• в машине применён дизельный двигатель Volvo CD 3 E, мощностью 100 л. с.;
• движение регулируется механической четырёхступенчатой коробкой передач с сервоприводным переключателем;
• наибольшая скорость составляет 38 км/ч.;
• техника может двигаться назад, причём на всех четырёх скоростях;
• сварная стрела представляет собой такую конструкцию, которую с помощью выдвижной системы можно увеличить на 1 м;
• шкворень стрелы изготовлен из высокопрочного чугуна;
• экскаватор-погрузчик имеет систему самовыравнивания;
• настройки автоматических систем управления гарантируют точность проводимых операций.

Производители Volvo считают модель BL 71 B — машиной с повышенной рабочей эффективностью. Большая функциональность экскаватора-погрузчика обеспечена широким набором дополнительно применяемых навесных систем. Именно двусторонняя линия гидравлического механизма позволяет использовать на этой спецтехнике два вида оборудования одновременно.

Как управлять колесным трактором

Способы передачи энергии к механизмам экскаватора:

• Рычажный. Могут использоваться механические сервомеханизмы. Простота конструкции и возможность плавного включения с высокой чувствительностью являются достоинством этого способа. Эксплуатация усложняется из-за наличия большого количества рычагов, тяг и шарниров. Управление требует много физической силы от машиниста.
• Пневматический. Используется давление газа (воздуха). Плавное включение, возможность работать при выключенном двигателе, простая блокировка отдельных механизмов – все эти качества относятся к достоинствам этого способа.
• Гидравлический. Используется механическая сила жидкости (масло). Достоинства: компактность и отсутствие рычагов со сложной конструкцией, требует мало усилий при управлении. Недостатки: динамические нагрузки на механизмы вследствие резкого включения.
• Комбинированные. Сочетание нескольких способов в одной системе.

Комплектация определенной системой управления зависит от мощности экскаватора, типа привода, требуемой надежности действий. Большая емкость ковша требует больших усилий на рычаг управления, поэтому ручное механическое управление не подойдет. Оно используется в колесных экскаваторах с ковшом до 0,4 мг с одномоторным приводом.

Назначение

Данная модель одноковшового экскаватора относится к универсальным машинам, используемым для выполнения различных работ в городском, сельском и промышленном строительстве. Список наиболее распространенных операций, предлагаемых этой моделью, включает.

• Копать ямы.
• Копают ямы.
• Карьерные работы.
• Погрузка и разгрузка различных материалов.
• Ослабление почвы.
• Пробивка.

Функциональность машины значительно повышается при использовании дополнительного оборудования. Имея необходимое оборудование, этот экскаватор может легко сменить свои традиционные навыки на выполнение таких операций, как уплотнение строительных смесей, установка свай, разрушение бетонных конструкций, бурение и т.д.

Популярные модели

В качестве топовых моделей строительной техники на сегодняшний день стоит отдельно обособить экскаваторы-погрузчики серии BL61B и BL71B, которые можно назвать идеальным решением для комбинирования преимуществ в целях получения максимальной результативности от работы.
Чем отличаются погрузчики на гусеничном ходу, узнайте тут.
Их преимущества это:

Кабина Volvo Care Cab

Кабина экскаватора Вольво

Сперва внимание падает на просторную, а также функциональную кабину экскаватора с достаточным количеством места для хранения вещей. При этом не страдают показатели безопасности и эргономичности

Превосходная обзорность, хорошая вентиляционная система, наличие электропитания тока переменного характера и объемность пространства – это ее достоинства.

Высококачественность погрузочного механизма Volvo

Мощность, прочность, надежность – «три кита» на которых держится погрузочный механизм. Тщательно подобранные настройки управления и контроля дают нужную результативность погрузчика. Расходный механизм управления.

Особенности экскаватора Вольво на видео.

При помощи распределения гидравлического потока экскаватора и погрузчика обеспечивается автораспределение гидромасла соответственно усилиям. Полный обзор траншеи в купе с маленькой дугообразной стрелой позволят выполнить практически любую задачу.

Максимальный показатель рабочего времени

Максимально скоростной доступ из низкого уровня до любой точки техобслуживания. Существующая периодичность замены масел максимально нивелирует простои, минимизируя затраты на эксплуатацию.

Вольво BL 71B

Технические данные модели BL71B

• Движок – Volvo D5D Turbo;
• Уровень максим. крутящего момента 400-430Нм;
• Высокая грузоподъемность равна 3320-3140кг.;
• Усилие массы отрывания ковша от земли – 1 м 3;
• Ковш категории GP – MP, 57,1 – 55,6 кН;
• Уровень оборотного поворота лопасти – 205 градусов;
• Максим. углубление выемки по САЕ равно 603см;
• Масса по эксплуатации машины – 7750-9900 кг.;
• Оптимальная норма расхода топлива экскаватора погрузчика volvo bl71b – 10 – 11л. в час.

Технические данные модели BL61B

• Движок Volvo D5D Turbo;
• Уровень максим. крутящего момента 370-400Нм;
• Тип загрузочной системы не определен;
• Грузоподъемность равна 2840-2640 кг.;
• Усилие массы отрывания ковша от земли 1м3,
• Уровень оборотного поворота лопасти – 205 градусов;
• Максим. углубление выемки по САЕ равно 602см;
• Масса по эксплуатации машины от 7090 до 9130 кг.
• Оптимальная норма расхода топлива экскаватора погрузчика volvo bl61b – до 11 л. в час.

Коротко о производителе

Стоит отдельное слово уделить производителю в лице Volvo, который является шведским концерном по производству коммерческих и грузовых разновидностей легковых игрузовых автомобилей, двигателей, автобусов, автобусных шасси и всевозможного оборудования.

Этимология слова «Volvo» являлось лозунгом компании, что в переводе с латинского – SKF – «Кручусь» или «Вращаюсь», однако спустя время, стало вариантом «Качусь». Компания основана еще в 1915 году, что позволяет говорить о ее состоятельности в качестве автопроизводителя.

При этом производственный круг компании широк. Ранее Вольво занимался производство не только грузовых автомобилей и техники, но и легковыми авто, однако экономические потрясения сказались на производительности, и работу пришлось передать концерну Ford.

Отдельное слово необходимо уделить структуре концерна, разделенного на 9 производственных компаний и 11 бизнес-подразделений. Одним из них является производственная компания Volvo Construction Equipment занимающаяся разработкой, производством и обслуживанием стройтехники.

Именно благодаря данному подразделению на свет появляется строительная техника под логотипом Volvo, начиная от дорожных машин: дорожные катки, экскаваторы, грейдеры, асфальтоукладчики (см. Vogele), вилочные погрузчики и заканчивая полным набором комплектующих для них.

Технические характеристики

Срела/Рукоять Вариант (Hex) 1
Макс. высота среза	10940 мм
Макс. глубина вертикальной стенки котлована	5650 мм
Макс. глубина копания	7210 мм
Мин. перед. Радиус поворота	5130 мм
Макс. высота выгрузки	7000 мм
Срела/Рукоять Вариант (Hex) 1	Вылет стрелы — 6.6 m, 21.8 ft in / Arm — 2.9 m, 9.6 ft д.
Макс. радиус копания	11460 мм
Макс. радиус копания на уровне земли	11160 мм
Срела/Рукоять Вариант (Hex) 2
Макс. высота среза	12430 мм
Макс. глубина вертикальной стенки котлована	6740 мм
Макс. глубина копания	7720 мм
Мин. перед. Радиус поворота	5460 мм
Макс. высота выгрузки	8450 мм
Макс. радиус копания на уровне земли	12300 мм
Срела/Рукоять Вариант (Hex) 2	Вылет стрелы — 7.7 m, 25.3 ft in / Arm — 2.9 m, 9.6 ft д.
Макс. радиус копания	12570 мм
Срела/Рукоять Вариант (Hex) 3
Макс. высота среза	12600 мм
Макс. глубина вертикальной стенки котлована	7390 мм
Макс. глубина копания	8370 мм
Макс. высота выгрузки	8650 мм
Срела/Рукоять Вариант (Hex) 3	Вылет стрелы — 7.7 m, 25.3 ft in / Arm — 3.55 m, 11.8 ft д.
Макс. радиус копания	13130 мм
Макс. радиус копания на уровне земли	12870 мм
Мин. перед. Радиус поворота	5390 мм
Срела/Рукоять Вариант (Hex) 4
Макс. высота среза	12910 мм
Макс. глубина копания	9020 мм
Макс. высота выгрузки	8970 мм
Макс. радиус копания на уровне земли	13500 мм
Макс. радиус копания	13750 мм
Мин. перед. Радиус поворота	5430 мм
Срела/Рукоять Вариант (Hex) 4	Вылет стрелы — 7.7 m, 25.3 ft in / Arm — 4.2 m, 13.10 ft д.
Макс. глубина вертикальной стенки котлована	8010 мм
Размеры
Радиус поворота задней части платформы	4140 мм
Просвет под поворотной платформой	1507 мм
Габаритная длина	12200 мм
Длина колеи	5990 мм
Габаритная ширина -Механизм поворотаная платформа	4290 мм
Габаритная ширина верхней части конструкции	3420 мм
Гусеница Ширина	650 мм
Дорожный просвет (Мин.)	858 мм
Габаритная высота (До верхней точки вылета стрелы)	4855 мм
Габаритная высота (До верхней точки кабины)	3520 мм
Шасси
Кол-во верхних роликов с каждой стороны	3×2
Гусеница Ширина (Станд.)	900 мм
Шаг звена	260.4 мм
Кол-во нижних роликов с каждой стороны	8×2
Электросистема
Генератор	28/80 (V/A)
Вольт	24 V В
Батареи	2
Батарея	210 (Ah)
Механизм поворота
Макс. — Скорость вращения	7 об/мин
Макс. — Механизм поворотаный крутящий момент	275499.6 Нм
Двигатель
Макс. мощность	1800 об/мин
Количество цилиндров	6
Номинальная частота вращения двигателя	1350 об/мин
Модель двигателя	Volvo D16J
Полезная мощность	392.3 кВт
Полная мощность	393 кВт
Макс. тяга	2570 Нм
Рабочий объем	16.1 л.
Диаметр цилиндра	144 мм
Ход поршня	165 мм
Емкости
Редуктор хода	27 л.
Редуктор поворота	13.6 л.
Топливный бак	800 л.
Гидравличский бак	350 л.
Жидкость для дизельного выхлопа (Def) Бак	80 л.
Гидравлическая система	655 л.
Моторное масло	52 л.
Охлаждающая жидкость двигателя	66 л.
Производительность
Скорость хода Низкая	2.9 км/ч
Преодолеваемый уклон	35 %
Скорость хода — Высокая	4.6 км/ч
Сила затяжки шомпола	472 кН
Гидравлическая система
Механизм поворотаный контур	26496.6 кПа
Основной Насос — Максимальный поток	900.2 л/мин
Насос управляющего контура — Максимальный поток	34.5 л/мин
Навесное оборудование	35797.6 кПа
Контур хода	4902 кПа
Управляющий контур	3902.5 кПа
