Бульдозер Т 100 технические характеристики

Как работает башенный кран?

Что лежит в принципе работы башенных кранов

Стрела крана располагается вверху башни вместе с кабиной оператора. Грузовая телега регулирует вылет, поворот (если речь идет о поворотной модели башенного крана) осуществляется поворотным механизмом. Таким образом, стрела крана может совершать движение на 360 градусов.

Каждый механизм состоит из однотипного набора элементов. Устройство башенного крана включает:

опорную часть (основание)

поворотное устройство

горизонтальную направляющую (стрела), по которой движется подъёмная лебёдка

вертикальную стойку (башня)

кабину с элементами управления

ходовую часть (механизм для перемещения всего агрегата)

Особенности

Одной из предполагаемых отраслей, где мог бы использоваться гусеничный трактор Т-100, стало сельское хозяйство. Но в этой сфере его эксплуатация особого распространения не получила. Связано это с низкими скоростными показателями. Например, модель МГС оборудовалась универсальной гидравлической системой и задним узлом для навесных приспособлений. Вариация МГС-1 таких возможностей не имела.

Также выпускались версии с лебедкой и валом отбора мощности. Если сравнить данную технику с аграрным аналогом Т-25, можно отметить, что этот сельскохозяйственный трактор мог менять величину дорожного просвета и обладал скоростным режимом от 5 до 22 километров в час.

Технические параметры и конструкция агрегатов Т-150

Двигатель

На тракторе устанавливались следующие дизельные четырехтактные силовые агрегаты с водяным охлаждением:

• СМД-61 – производства ХЗТД.
• ЯМЗ-236Д – производства Автодизель.

Двигатели Т-150 обладали следующими техническими характеристиками (в скобках для модели ЯМЗ-236Д):

1. Мощность – 160 л. с. (175).
2. Число цилиндров и расположение – 6 шт., V-образное.
3. Частота вращения – 2000 об/мин (2100).
4. Объем – 9,15 л (11,15).
5. Вес – 0,95 т (1,00).
6. Способ запуска – электрический стартер.
7. Расход топлива – 217 г/кВт.час (220).

Трансмиссия

 Т-150 с любым из моторов оснащался механической трансмиссией, которая комплектовалась КПП Т-150, муфтой сцепления с двумя дисками в сухом исполнении, задним валом отбора мощности, двумя коническими главными передачами.

На Т-150, коробка передач имела гидроуправление и обладала схемой переключения, позволяющей изменять передачи при движении под нагрузкой. Количество передач с учетом деления на диапазоны составляло:

• передний ход – 9;
• задний ход – 3.

Такая конструкция трансмиссии обеспечивала скоростные характеристики:

1. Наибольшая скорость движения::
   1. вперед – 15,65 км/ч.
   2. назад – 7,80 км/ч.
2. Наименьшая::
   1. вперед – 4,30 км/ч.
   2. назад – 5,80 км/ч.

ВОМ имеет независимое исполнение и обладает двухскоростным вариантом вращения. При этом частота составляет 1000 или 540 об/мин.

Кабина

Кабина, которая устанавливалась на трактор, выполнена в двухместном варианте. Сидения имели подрессоренное исполнение, место механизатора регулировалось по высоте.

Сама кабина обладала каркасной конструкцией, небольшим весом, имела хорошую шумоизоляцию, высокую герметизацию, круговое остекление, передние стекла оборудованы стеклоочистителями. Комплектовалась специальным отопителем для работы в холодное время.

Характеристики

Трактор имеет следующие технические характеристики:

1. Длина – 5,00 м.
2. Ширина – 1,88 м.
3. Высота – 2,68 м.
4. Агропросвет – 0,30 м.
5. Масса – 7,95 т.
6. База – 1,80 м.
7. Колея – 1,45 м.
8. Грузоподъемность навесного устройства – 3,50 т.

Заправочные параметры сельхозмашины:

1. Масло::
   1. Двигатель – 19,8 л.
   2. Рулевое управление – 33 л.
   3. КПП – 38,0 л.
   4. Гидросистема – 50 л.
   5. Ведущий мост – 34 л.
   6. Редуктор ВОМ – 3,6 л.
2. Топливо – 15 л.:
3. Охлаждающая жидкость – 41 л.:

Достоинства и недостатки

Трактор Т-100 имел ряд неоспоримых преимуществ. Вся техника этой серии обладала неплохими показателями мощности, обладала отличной проходимостью и редко выходила из строя. На базовую версию трактора и последующие модификации, могло устанавливаться следующее оборудование:

рыхлители почвы и удалители пней;
сельскохозяйственное и мелиоративное оборудование;
свайный копр и подъёмный кран.

Этот список далеко не полный, трактор Т-100 мог агрегатироваться с 14 видами навесного оборудования.

К недостаткам можно отнести полное отсутствие комфортных условий в кабине. Кроме того, при увеличении скорости падала тяговая мощь техники. Например, на последней передаче, тяговое усилие составляло всего 2 000 килограмм, вместо заявленных 6 000.

Внимание, только СЕГОДНЯ!

История

Трактор является глубокой модернизацией трактора С-100. Изначально трактор должен был называться С-100М (Сталинец − 100 Модернизированный), однако в связи с искоренением культа личности Сталина, был переименован в Т-100М. Переходной моделью от трактора С-100 к трактору Т-100М является трактор Т-108, выпускавшийся с 1962 по 1965 годы. (На самом деле трактор Т-108 никогда не выпускался, Т-108 — это одно из названий опытного трактора, который при серийном выпуске сразу имел обозначение Т-100М). Первый Т-100М собран 9 октября 1963 года. В 1968 году на международной выставке трактор Т-100М удостоился золотой медали. В 1977 году начат выпуск базовой модели Т-100МЗ (З — заменяемый) с использованием узлов трактора Т-130. Т-100МЗ появился в связи с невозможностью быстрого перехода завода на производство тракторов Т-130, таким образом выпуская переходную модель, ЧТЗ получил возможность постепенно освоить производство новых узлов.

На тракторе установлен малооборотистый четырёхцилиндровый четырёхтактный дизельный двигатель Д-108 с высоким крутящим моментом, взамен устаревшего двигателя КДМ-100 (на тракторе С-100). В двигателе Д-108 камеру сгорания переместили внутрь поршня, тогда как КДМ-100 имел сферическую камеру сгорания, состоящая из полусферы в верху цилиндра и полусферы в поршне.

Т-100М мог быть оснащён более чем двумя сотнями агрегатов, включая бульдозеры, скреперы, катки, краны и тяжёлые саморазгружающиеся прицепы.

Изначально трактор проектировался для использования в составе бульдозера ДЗ-53 с канатным управлением отвалом. Позже бульдозерное оборудование было модифицировано за счёт применения гидравлической системы и получило обозначение ДЗ-54. К бульдозеру ДЗ-54 выпускалось 14 наименований дополнительного оборудования: рыхлитель, кусторез, камнеудалитель, корчеватель пней, уширители, открылки и другие. Трактор также использовался как шасси для трубоукладчика, свайного копра и подъёмного крана.

Трактор отличался высоким для 1960-х годов уровнем комфорта в кабине. Кабина имела освещение, мягкое сиденье, принудительную вентиляцию за счёт всасывания части воздуха в двигатель из кабины (правда такое решение приводило к повышенной шумности в кабине). Для заправки трактора топливом использовалось вакуумное устройство, работающее от энергии выхлопных газов, позволяющее осуществлять заправку из ёмкостей, расположенных ниже уровня топливного бака. Его объём составлял 235 литров.

Трактор Т-100М широко использовался на советских стройках 1960—1980-х годов (как крупных, так и небольших). Часть машин этого типа до сих пор находятся в эксплуатации (в Венгрии на 2006 год эксплуатировалось около 150 экземпляров). Название Т-100 фактически стало нарицательным для обозначения более поздних моделей, таких как Т-130, Т-170 и Т-10. В свою очередь трактор Т-100М часто по традиции называли С-100.

Двигатель Д-108 трактора Т-100 получил широкое применение на других типах строительной техники (компрессорных станциях, дизель-генераторах, а также на экскаваторах семейства Э-10011 и его модификациях).

Поставлялся трактор и сельскохозяйственным предприятиям, но широко применения там не нашёл по причине слишком малой скорости хода по сравнению со специализированными сельскохозяйственными тракторами.

История создания

Изначально советский трактор рассматриваемой марки был назван в честь Сталина. В шестидесятых годах минувшего столетия он подвергся кардинальной модернизации. В серийное производство выходили модели под индексом 108, а с 1964 года начался выпуск знаменитой «сотки», которая через несколько лет была отмечена главным призом на международной выставке.

Промышленная гусеничная техника ориентирована на строительную и производственную сферу. По проекту она представляет собой бульдозер с канатным управлением отвала. Позже было предусмотрено размещение различного сменного навесного оборудования. Всего на базе рассматриваемого агрегата было выпущено почти полтора десятка видов специальных машин. Трактор Т-100 относится к тяговой категории 10. Данный класс определяется предельным усилием, которое при определенных обстоятельствах может развивать устройство на гусеничном ходу.

Моторная часть

Двигатель трактора известен под индексом Д-108. Он оснащен четырьмя цилиндрами, таким же количеством рабочих тактов и имеет вес свыше двух тонн. Рабочая камера, где происходит смешивание топливно-воздушного состава, расположена в днище поршня. Узел оборудован маслосъемными и компрессионными кольцами, в головке цилиндров есть форсунки с бронзовыми втулками. Обновленная версия имеет пять распыляющих отверстий, а масляный фильтр оснащен центрифугой.

По большому счету трактор «сотка» стал первым промышленным агрегатом, который оборудовался пусковым мотором. В зимний период активировать двигатель помогала установка П-23 с электрическим стартером. Еще одним плюсом в части силовой установки считается вакуумное приспособление, функционирующее от энергии отработанных выхлопов. С его помощью было доступно заправлять топливом резервуары, расположенные ниже уровня топливного бака.

ЧТЗ Т-100: история создания

Предшественником трактора Т-100, как было обозначено ранее, является модель С-100. Именно поэтому первоначально названием должна была стать аббревиатура C-100M. Расшифровывается она достаточно просто — «Сталинец Модернизированный». Но в силу исторических причин, политики СССР на тот момент осуществлено переименование в Т-100М.

Существует переходная модель между старой и новой «соткой». Обозначалась она Т-108. В официальных документах указывается, что это трактор производился в период 1962-1965 г.г. В реальности же он не выпускался. Фактически Т-108 — наименование опытной модификации под маркировкой 100М.

Самый первый трактор под маркировкой Т-100 (в разговорном жанре — сотка) был собран 09.10.63 г.

Через несколько лет, в 1968 году, трактор был удостоен почетной награды на выставке сельскохозяйственной техники. На данный момент существует более двух десятков различных модификаций трактора рассматриваемого типа. Модификации разрабатывались по целому ряду самых разных причин. В первую очередь это именно необходимость расширения спектра решаемых задач при помощи гусеничного трактора данного тягового класса.

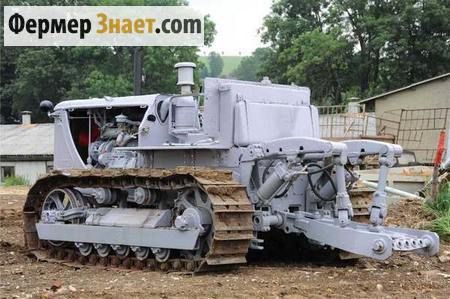

Трактор С-100 предшественник Т-100. В настоящее время их можно встретить в музее

Самые первые трактора Т-100 выпускались без гидравлического оборудования. Что существенно усложняло процесс использования, управления.

История создания и предназначение трактора Т-100

Предшественником «сотки» была модель С-100, в названии которой буква «С» означала «сталинский». По указанию властей С-100 должны были модернизировать и выпускать под наименованием «С-100М». По политическим причинам из названия было убрано слово «сталинист». С октября 1963 года Челябинский тракторный завод начал выпускать модель С-100М под политкорректным названием «Т-100».

Технические характеристики трактора Т-100 и инженерно-конструкторские решения оказались настолько удачными, что производство этой модели с небольшими доработками и доработками для различных отраслей народного хозяйства продолжалось около двадцати лет.

Трактор десятого тягового класса изначально разрабатывался для подготовки площадок под строительство, дорожного строительства и прокладки трубопроводов. Используется в лесном хозяйстве. В сельском хозяйстве «ткацкий станок» применяли неохотно из-за медлительности хода.

Разработка и выпуск

Трактор Т-100, получивший среди пользователей короткое звучное прозвище «сотка», является одной из самых популярных моделей гусеничных тракторов, выпускавшихся в советское время. Выпуск модели пришелся на 1963-1983 годы. Завод-изготовитель: Челябинский тракторный завод. Прототипом Т-100 стал трактор Т108, выпускавшийся под наименованием Т100М.

Агрегат имеет широкий профиль применения, комплектуется многими видами дополнительного оборудования, например бульдозерами, большегрузными саморазгружающимися прицепами, кранами, катками, скреперами. Т-100 также может работать с обычным сельскохозяйственным оборудованием, таким как борона, сеялка, картофелекопалка и так далее.

Модификации трактора Т-100

Изначально трактор модели Т-100 использовался на агрегате ДЗ-53. Данная база была использована для создания трубоукладчика, крана и свайного копра. За все время производства данного типа техники было выпущено более десятка различных модификаций. Универсальная платформа позволяла решать обширный перечень самых разных задач.

Челябинский тракторный завод за все время существования выпустил следующие виды модификаций трактора Т-100 — «сотки»:

Т-100 — базовая модель, гидравлическое оборудование отсутствует, как и крепления задней навесной системы (в задней части техники располагается лебедка);

Трактор Т-100Б. Болотоход.

Т-100Б — данная модификация была разработана специально для передвижения по болотам, обладает повышенной проходимостью, измененным форматом гусениц;

Т-100БГ — данная модель также представляет собой болотоход, но уже на базе промышленной модификации Т-100 МГП;

Т-100МГС — данная разновидность использовалась для нужд сельского хозяйства, присутствует вал отбора мощности и навесная система для установки различного вида дополнительного оборудования (модель уже оснащалась гидравлическим оборудованием);

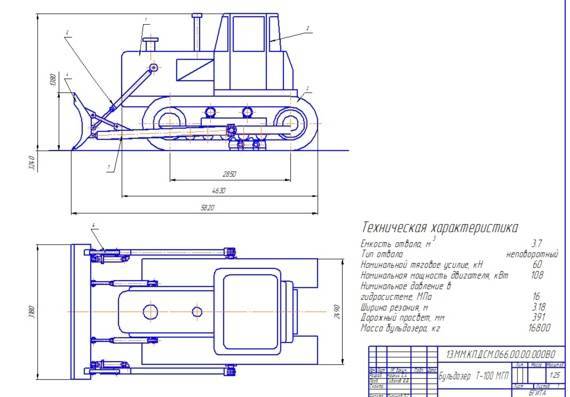

Т-100МГП — представляет собой промышленный трактор с передней навесной системой, а также гидравлическим оборудованием, а также жесткой сцепкой, расположенной в задней части вместо лебедки (возможна инсталляция выходного механизма для подключения задней навесной системы, а также вала отбора мощности);

Модификация трактора Т-100 МГП-1.

Т-100МГП-1 — представляет собой обычный трактор на базе Т-100 МГП, но с облегченной модификацией без кабины;

Т-100МЗГП — данная модификация снабжается сервомеханизмами для осуществления поворота трактором, они существенно уменьшают усталость водителя;

Т-100Т — трактор, модифицированный для осуществления процедуры укладки труб различного диаметра.

Обзор модельного ряда

Челябинский завод предлагает производство целой линейки тракторов Т-100, адаптированных для проведения конкретных видов работ.

Трактор Т-100Б Трактор Т-100М Трактор Т-100МГС Трактор Т-100МГП1

Т-100

Это первый трактор, который послужил прототипом для дальнейших разработок. Гидравлическая система в этой машине отсутствует. Навеска подсоединяется только спереди. Сзади расположена лебедка;

Т-100 Б

В народе известная как «болотоход». Т-100Б разрабатывался специально для проведения работ в болотистой местности, с учетом специфики такой эксплуатации.

Т-100 БГ

Это еще одна модель для проведения работ в болотах, однако, ее разработки велись на базе Т-100МГП

Т-100 МГС

Это модель была сконструирована для проведения сельскохозяйственных работ. В ней присутствует вал отбора мощности и задняя гидравлическая система со сцепкой.

Т-100 МГП

Это профессиональная машина, которая имеет переднюю систему агрегирования навесного оборудования и жесткую сцепку. В стандартной комплектации сзади расположена лебедка, однако при необходимости можно установить ВОМ.

Т-100 МГП1

Это модификация Т-100 МГП, только в ней отсутствует кабина.

Т-100 МЗГП

Этот трактор оснащен сервомеханизмом, который помогает в проведении поворотов. Это значительно снижает нагрузку на владельца.

Т-100 Т

Данная машина специализируется на прокладке газовых или водогонных труб.

Силовая установка трактора

Силовая установка, которая использовалась на тракторе С-100, была серьёзно модернизирована специально для «сотки». И получила номер Д-108. Четырехцилиндровый четырехтактный двигатель имел массу больше 2 т . Компоновка двигателя не поменялась, но камеру, в которой происходит смесеобразование и сгорание топлива, выполнили в днище поршня. Он же имел два маслосъемных и три компрессионных кольца. В головки цилиндров для установки форсунок запрессовали бронзовые втулки. Вместо одного распыляющего отверстия, стали выполнять пять. Кроме того, в масляном фильтре установили центрифугу.

Трактор Т-100 стал первой промышленной машиной, в которой был использован пусковой двигатель. С помощью установки П-23 с электростартером зимой запускался основной дизельный мотор. Судя по отзывам людей, которые хоть раз в жизни управляли этой машиной, в тракторе использовали ещё один полезный механизм. Это вакуумное устройство, которое работало от энергии выхлопных газов. Оно позволяло заправлять горючим ёмкости, расположенные ниже уровня топливного бака.

Трактор Т-100: технические характеристики

Т-100 стал продуктом модификации промышленного советского трактора С-100. Основные изменения коснулись кабины, мотора, формы капота, замены электрооборудования и гусеничного механизма. Потребителю было доступно несколько комплектаций машины. Позже производитель выпустил модельную линейку модифицированной техники для специальных работ. Базовая версия Т-100 является трактором общего назначения. Тип машины — гусеничный трактор.

Двигатель

На тракторах Т-100 устанавливался двигатель Д-108. Агрегат стал основой переработки предыдущих моделей. Четырехтактный четырехцилиндровый мотор отличался нераздельной конструкцией камеры сгорания, которая помещалась непосредственно в поршне. Номинальная мощность машины составляла 108 л.с. и достигалась при частоте вращения коленчатого вала в 1070 об/мин.

Рабочий объем цилиндров Т-100 составлял 15,53 л. Диаметр одного цилиндра из четырех равнялся 145 мм, ход поршня — 205 мм. Силовой агрегат имел массу 2100 кг. Для особо тяжелых условий производитель предусмотрел не менее 10 % запаса крутящего момента. Для пуска в холодное время года дизельный мотор оснащался пусковым двигателем П-23 с электростартером. Для обеспечения потребности силового агрегата в питании на машинах устанавливался топливный бак емкостью 235 л.

Пусковой двигатель Т-100 стал применяться на машинах промышленного назначения впервые. Конструкция основного мотора Д-108 также отличалась от устройства предшественников. В форсунках мотора вместо одного распыляющего отверстия стали делать пять. В масляный фильтр Челябинский завод добавил реактивную центрифугу.

Пониженная степень сжатия в новом Д-108 позволила облегчить пуск машины. Крутящий момент в максимальном значении был увеличен до 82 кГм. Повышенная мощность силового агрегата была достигнута за счет улучшенного смесеобразования и сгорания топлива в камере днища поршня.

Трансмиссия и ходовая часть

Трансмиссия Т-100 не сильно отличалась от аналогичного агрегата предшественника С-100. Здесь использовалась муфта сцепления, установленная как отдельный, легко демонтирующийся узел. Сцепление сухое однодисковое с двумя ведомыми дисками с рычажно-кулачковым механизмом управления. В кабине водителя устанавливался специальный рычаг для контроля над сцеплением.

Коробка передач с механической системой переключения имела пять передач переднего хода и четыре передачи заднего хода. КПП трехходовая, реверсивная. Центральная передача — коническая, ведущая шестерня выполнялась в едином блоке с нижним валом коробки. Ведомая шестерня крепилась к фланцу вала центральной передачи.

Муфты поворота имели сухое многодисковое устройство. Ведомые диски выполнялись с фрикционными накладками, которые управлялись серворычагами. Используя трансмиссию и двигатель, трактор Т-100 мог перемещаться в диапазоне скоростей 2,36-10,13 км/ч вперед и 2,79-7,61 км/ч назад.

Ходовой механизм машины полужесткого типа состоял из двух гусеничных тележек, балансирного устройства и гусениц. Тележки сварного типа со сварной рамой коробчатого сечения. Гусеничная цепь устанавливалась на опорные и поддерживающие катки, дополнялась механизмом натяжения и натяжным колесом. Цепь состояла из отдельных звеньев, закрепленных между собой втулками и пальцами. На звенья крепились гусеничные башмаки со специальным профилем. Балансирное устройство представляла собой рессорную пластину с двумя стабилизирующими рессорами меньшего размера.

Кабина

Кабина трактора Т-100 устанавливалась на жесткую раму. От предыдущей модели С-100 кабину отличала только форма. Для своего времени трактор считался достаточно комфортным. Внутри кабины имелось освещение, устанавливалось мягкое сиденье водителя. Также на Т-100 устанавливалась система принудительной вентиляции, которая, тем не менее, приводила к появлению повышенного шума в кабине.

Габаритные размеры

• длина — 4255 мм;
• ширина — 2460 мм;
• высота — 3059 мм;
• колея — 1880 мм;
• длина опорной поверхности гусениц — 2370 мм;
• дорожный просвет — 331 мм;
• удельное давление на почву — 0,47 кгс/см2;
• удельная металлоемкость — 102,7 кг/л.с.;
• номинальное тяговое усилие — 6000 кг.

Трактор Т-100 имел вес в конструктивном положении 11 100 кг. Максимальное тяговое усилие машины составляло 9500 кг на первой передаче. По мере увеличения скорости движения усилие тяги снижалось. На последней, пятой передаче трактор выдавал усилие 2000 кг.

Инструкция по эксплуатации

Правила ухода за Т100 и функции во время использования описаны в руководстве пользователя. Ниже приведены правила обслуживания и устранения основных проблем.

Техническое обслуживание

В настоящее время гусеничные тракторы Т-100 используются в сельской местности в основном сезонно перед посевной и после уборки урожая. Поэтому каждый владелец этой техники должен знать, как приступить к работе после простоя.

Запуск трактора Т-100 после зимнего останова:

• Добавьте масло и дизельное топливо;
• Установите аккумулятор;
• Убедитесь, что двигатель работает, а также системы торможения и управления;
• Проверьте на наличие утечек масла или дизельного топлива.

После проведения работ необходимо очистить машину от налипшей грязи и пыли. При эксплуатации в холодное время года топливо необходимо сливать из системы каждый раз по окончании работы.

Чтобы сохранить Т-100, сделайте следующее:

• Слить антифриз, дизельное топливо, масло и другие жидкости из систем;
• Установите коробку передач в нейтральное положение;
• Вытащите батарею;
• Поместите подкладки под гусеницы, чтобы предотвратить их поломку.

Основные неисправности и способы их устранения

Гусеничные тракторы Т 100 не отличаются особым качеством сборки, поэтому часто приходится проводить мелкий ремонт.

Если переключение затруднено:

• Смажьте доступные узлы водостойкой смазкой и залейте масло в редуктор;
• Отрегулировать положение сцепления.

Если гидронасос не работает, это может быть связано со следующими причинами:

• Отсутствие масла;
• Неисправность в системе контроля смазки или гидравлической системе.

Обзор модификаций

Трактор Т-100 имел несколько модификаций. Каждая последующая версия имела конструктивные доработки, позволяющие расширить функциональность техники.

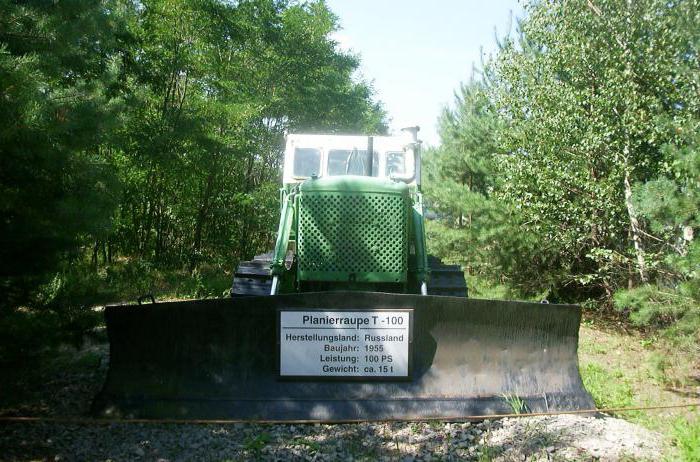

Бульдозер Т-100 МЗГП

Всего с конвейера Челябинского тракторного завода сошло семь вариантов «сотки»:

1. Т-100 МГС. Машина предназначалась для проведения различных сельскохозяйственных работ. Лебёдка, которой оснащался трактор Т-100, была заменена на полноценную навеску с гидравлической системой крепления. Усилие, необходимое для работы навесного оборудования, передавалось через вал отбора мощности.
2. Т-100 МГП. Эта модель не имела больших отличий от предыдущей версии трактора. Была установлена жёсткая задняя сцепка и передняя гидравлическая навеска.
3. Т-100 Б. Была увеличена ширина гусеничного полотна. Эта модификация использовалась для работы на заболоченной местности и труднопроходимых грунтах.
4. Т-100 БГ. Более функциональный вариант двух предыдущих машин.
5. Т-100 Т. Этот трактор использовался как трубоукладчик. Поэтому навесные системы были переоборудованы под специальные агрегаты и механизмы.
6. Т-100 МГП-1. Облегчённая модель общего назначения. Конструкторы добились снижения массы трактора, удалив кабину.
7. Т-100 МЗГП. Был усовершенствован поворотный механизм. Для снижения радиуса разворота и уменьшения усилия были установлены сервоприводы.

Бульдозер Т-100 МГП-1

Особенности модели

Особенность мотора трактора С-100 в том, что в нем использовалось предкамерное смесеобразование. То есть форсунки осуществляли впрыск не непосредственно в цилиндр, а в отдельную камеру сгорания, ввинчивающуюся уже в головку цилиндра. Сгорание топливной смеси начиналось в этой камере, а затем уже переходило в цилиндр. Довольно стандартное техническое решение для той эпохи, позволявшее упростить конструкцию форсунок до предела, а также обеспечить устойчивую работу дизеля при небольших значениях компрессии.

Выхлопная труба пускового движка проходит через впускной коллектор основного двигателя, что улучшает пусковые характеристики дизеля.

Интересно устроена муфта сцепления. Она не постоянно замкнутая, а имеет два положения: рабочего и холостого хода. Управляется рычагом, находящимся рядом с ручкой переключения передач. Сама муфта соединена с основным валом при помощи безударного фрикциона из пяти пакетов резиновых планок. Это защищало ее от поломки при нарушении соосности валов.

Плюсом конструкции мотора служил его простой и устойчивый пуск. Даже в условиях крайнего севера процедура проходила без осложнений. Интересно, что после глубокой модернизации базовой конструкции получившаяся модификация Т-100 при общем улучшении эксплуатационных характеристик заводилась заметно хуже зимой.

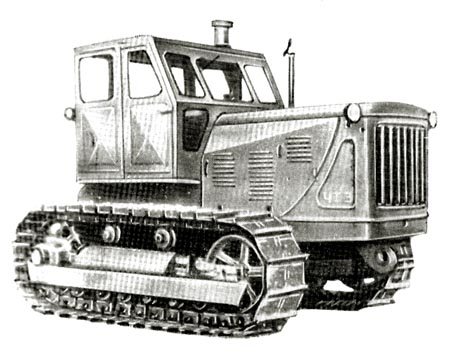

Трактор Т-100

Минус такой системы питания двигателя в повышенном потреблении топлива.

Муфта сцепления непостоянно замкнутая, отличается повышенной безопасностью — даже при не полностью выключенном рычаге реверса в момент запуска двигателя движение трактора исключается. Не говоря о большой надежности узла.

Вообще, вся конструкция максимально проста, ремонтопригодна и практична. Ничего сложного и ломкого, все регулируется предельно просто. Пускач с большой мощностью позволял не только заводить двигатель, но и работать самовытаскивателем — когда требовался минимальный ход.

Из минусов можно назвать только повышенный расход топлива (о чем уже говорилось), плохую эргономику кабины и слабое внимание к климатическим вопросам — все же деревянного верха с брезентовой покрышкой для комфорта водителя недостаточно. Но это по современным меркам

Модификации машины

Вариантов трактора выпускалось немного и все они были похожи. Различались только длина базы и подвесная система:

• С-100. Базовая модель, адаптированная для сельского хозяйства. Сухой вес трактора С-100 – 11400 кг. Полностью заправленного — 11850 кг. Длина гусеницы – 36 траков, давление на грунт – 0,5 кг/см2.
• С-100Б. Болотоходная вариация с увеличенной базой. Количество траков увеличено до 40, ширина гусеницы больше. Давление на грунт снижено до 0,24. Ширина башмаков увеличена с 500 мм до 1000.
• С-100БХ. Улучшенный вариант болотохода с дополнительной 6-ой скоростью вперед. Предусмотрено якорное устройство с лебедкой.
• С-100ГС. Вариант машины с задним независимым агрегатным гидроприводом для работы с сельскохозяйственным инвентарем (прицепным, навесным). Количество траков в ленте – 37.
• С-100ГП. Как и С-100ГС, но гидропривод расположен спереди, поскольку эта модификация предназначалась для промышленного применения. Переднее направляющее колесо имеет усиленную конструкцию. Также усилены рессоры. Максимальная масса трактора С-100 в вариации болотохода — 12100 кг.
• Т-100. Базовая модель, подвергнутая глубокой модернизации. Улучшена эргономика рабочего места, снижен расход топлива до 180 г/л час. Вариация выпускалась с 1963 до 1983 гг.

Модификация трактора С-100

Сколько весит трак от 100?

Вес и габариты Т100

Тяговое усилие на умеренной скорости — 6000 кг., на первой передаче — 9500 кг., на пятой передаче 2000 кг. Чем большую скорость развивает машина, тем больше понижается тяговое усилие. Вес Т-100 составляет 11100 кг.

Вес трактора Т-100 – 11,1 тонны. Ходовые показатели. Рассматриваемая техника советского производства имеет преимущество перед колесными аналогами за счет лучшей проходимости по мягким почвам. Удельный показатель «сотки» составляет 4,6 Н/кВ. см (давление на грунт). Можно отметить, что конструкция Т-100 сложнее в плане оформления ходовой части, но выгоднее по другим показателям.
